2491X wire IEC 60228

PRODUCTO TIRO REAL

2491X wire 1mm2

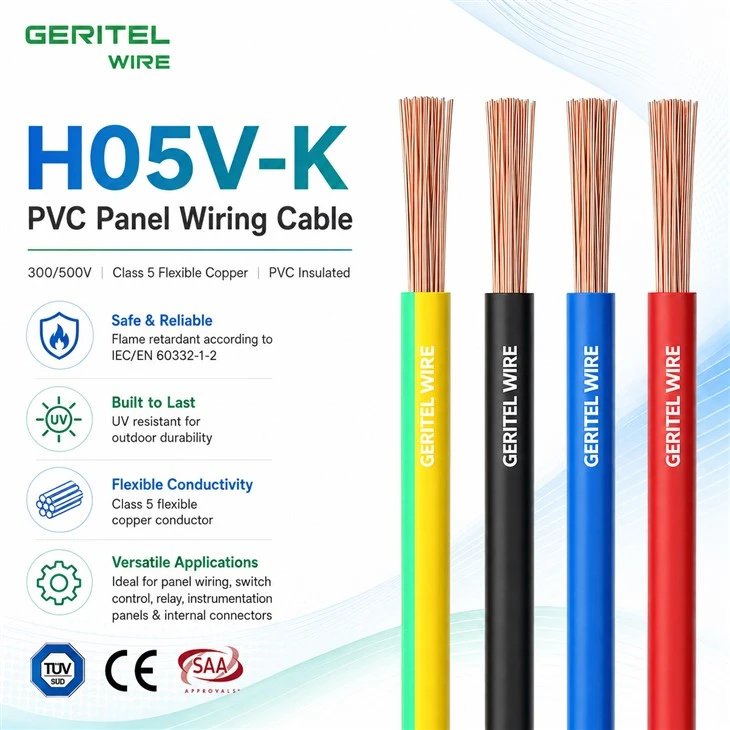

Especificar cable de cableado de equipo flexible para cableado interno fijo protegido

H05V-K utiliza un conductor de cobre de clase 5 de trenzado fino-con aislamiento de PVC para rectificadores, controladores, instrumentos y cableado de máquinas protegido. Esta página apunta a búsquedas deCable de conexión H05V-K, alambre para equipos de un solo núcleo y alambre de PVC Clase 5 manteniendo la definición técnica del producto consistente. una construcción compacta de un solo núcleo-admite cableado limpio de punto-a-punto dentro del equipo. El cable está diseñado para un uso interno fijo o protegido, por lo que la selección final debe seguir el dibujo del equipo, el voltaje, el método de instalación y las normas locales. GERITEL WIRE admite comprobaciones de especificaciones, marcado OEM y embalaje práctico para exportación. El embalaje de producción se puede adaptar a las necesidades de manipulación del taller y de almacenamiento del distribuidor.

ESPECIFICACIONES DEL PRODUCTO

2491X wire manufacturer

Aplicaciones

Cableado de panel de PVC para uso en paneles de control de interruptores, relés e instrumentación de aparamenta de potencia y para fines tales como conectores internos en equipos rectificadores, arrancadores de motores y controladores.

PRESUPUESTO
Clasificación de voltaje Uo/U	H05V-K:300/500V H07V-K:450/750V
Clasificación de temperatura	Fijo: -30 grados a +70 grados Flexionado: -5 grados a +70 grados
Radio de curvatura mínimo	Fijo: 6 x diámetro total
Conductor	Conductor de cobre flexible clase 5
Aislamiento	PVC (Cloruro de polivinilo)
Color del aislamiento	Rojo,Negro,Azul,Naranja,Amarillo,Blanco,Verde/Amarillo,Violeta,Rosa,Gris,Marrón
NORMAS	EN 50525-2-31,EN 60228 Retardante de llama según IEC/EN 60332-1-2 Resistente a los rayos UV

DIMENSIONES

ÁREA NOMINAL DE LA SECCIÓN TRANSVERSAL mm²

	DIÁMETRO TOTAL NOMINAL mm²	PESO NOMINAL kg/km
	DIÁMETRO TOTAL NOMINAL mm²	PESO NOMINAL kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

CONDUCTORES

CRUZ NOMINAL SECCIÓNAL ÁREA mm²	DIÁMETRO MÁXIMO DE ALAMBRES EN CONDUCTOR milímetros	RESISTENCIA MÁXIMA DEL CONDUCTOR A 20 grados ohmios/km
CRUZ NOMINAL SECCIÓNAL ÁREA mm²		Cables lisos
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

CARACTERÍSTICAS ELÉCTRICAS

CRUZ NOMINAL ÁREA ECCIONAL mm²	MÉTODO DE REFERENCIA A (ENCERRADO EN CONDUCTO EN TÉRMICO PARED AISLANTE ETC) amperios		MÉTODO DE REFERENCIA B (ENCERRADO EN CONDUCTO EN PARED O EN CANALIZACIÓN, ETC.) amperios		MÉTODO DE REFERENCIA C (RECORTADO DIRECTO) amperios		MÉTODO DE REFERENCIA F (AL AIRE LIBRE O SOBRE BANDEJA PERFORADA ETC HORIZONTAL O VERTICAL ETC) amperios
							Conmovedor			Espaciado por un diámetro
							Conmovedor			2 cables monofásicos-CA o CC o 3 cables trifásicos CA planos
	2 cables Monofásico- AC o DC	3 o 4 cables Trifásico- C.A.	2 cables Monofásico- AC o DC	3 o 4 cables Trifásico- C.A.	2 cables Monofásico- CA o CC	3 o 4cables Tres-Fase C.A.	2Cables Monofásico CA o CCdepartamento	3Cables Trifásico- ACplano	3 cables Trifásico- ACtrébol	Horizontal	Vertical
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

CERTIFICACIONES

2491X wire 100m reel

2491X wire black

EMBALAJE

Rollo

Carrete de plástico

Carrete de madera pequeño

SOLICITUD

Panel de control industrial

Conexión de energía de energía renovable

Cableado de centralita

CASO

Actualización de la centralita del aeropuerto de Adelaida

Distribución de energía del tablero de distribución principal industrial

Reemplazo de Cable Flexible del Cuadro Principal

POR QUÉ ELEGIRNOS

30Años de experiencia
en un-servicio integral

Dongguan Greater Wire & Cable Co., Ltd. es un fabricante profesional de cables de grado de ingeniería-en China, que suministra soluciones de cables eléctricos certificados para proyectos de construcción, industriales, mineros, energéticos e de infraestructura en todo el mundo.

Con una fábrica de 30.000 m², 30 líneas de producción, ingenieros experimentados y un estricto equipo de control de calidad, ofrecemos productos de cable confiables, rastreables y conformes para aplicaciones de ingeniería internacionales. Nuestros productos están respaldados por certificaciones que incluyen SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS e ISO.

Estamos comprometidos con la seguridad, la calidad, la transparencia y la colaboración a largo plazo-. Desde la inspección de la materia prima hasta las pruebas del producto terminado, cada lote se controla cuidadosamente para garantizar un rendimiento estable y un uso confiable en el proyecto.

Mayor Cable - Calidad Certificada. Suministro confiable. Valor de ingeniería.

15K

Proyectos terminados

150+

personal profesional

15K

clientes felices

92+

premios y certificados

EQUIPOS DE PLANTA

CERTIFICACIONES GLOBALES

2491X panel wire 100m reel

FOTOS DE CLIENTES

2491X panel wire black

TRANSPORTE INTERNACIONAL

Transporte Marítimo

Ofrecemos soluciones confiables de transporte marítimo para pedidos de gran-volumen. Sus productos se empaquetan y envían de forma segura en contenedores, lo que garantiza una entrega rentable-a puertos de todo el mundo.

Transporte Aéreo

Para una entrega más rápida, nuestro servicio de transporte aéreo garantiza que sus productos lleguen rápidamente a destinos internacionales, con un manejo cuidadoso y un seguimiento completo a lo largo del camino.

Expreso Internacional

¿Necesita envíos urgentes? Nuestro servicio exprés internacional entrega pedidos pequeños y medianos de manera eficiente, brindando servicio puerta{0}}a-puerta con seguimiento-en tiempo real para su tranquilidad.

SOCIO COOPERATIVO

Buscamos un socio cooperativo para expandir nuestro negocio.

¿Cómo cooperar con nosotros?

Simplemente comparta sus requisitos, reciba nuestra solución profesional, confirme muestras y disfrute de una producción y entrega mundial rápidas y confiables. - trabajar con nosotros es así de fácil.

Nuestra dirección

Edificio 2, No. 40 Luxi 2nd Road, ciudad de Liaobu, ciudad de Dongguan, provincia de Guangdong, China

Número de teléfono

+86 136 6257 9592

+86 135 1078 4550

correo electrónico-

manager01@greaterwire.com

Preguntas frecuentes

¿Qué material aislante se utiliza en H05V-K?

El punto clave es separar la propiedad del cable estándar de la regla de instalación final. El término de búsqueda relevante es cable H05V-K con aislamiento de PVC. H05V-K utiliza aislamiento a base de PVC-alrededor del conductor de cobre Clase 5, lo que proporciona una construcción simple de un solo-núcleo para cableado interno y protegido. Si el proyecto necesita aislamiento de silicona, XLPE o LSZH, elija un tipo de cable específico diferente. Para la producción repetida de paneles, GERITEL WIRE puede analizar codificación de colores, impresión y embalaje consistentes para simplificar el manejo en el taller.

¿Cuál es la temperatura máxima normal del conductor para H05V-K?

Para la mayoría de los compradores, esta pregunta se responde mejor considerando el voltaje, la clase de conductor y el método de instalación en conjunto. El término de búsqueda relevante esCable H05V-K de 70 grados. Estándar H05V-KSe especifica comúnmente para una temperatura normal máxima del conductor de 70 grados según el diseño del cable de PVC correspondiente. Si el equipo requiere una clase de temperatura superior, revise H05V2-K u otro tipo resistente al calor. GERITEL WIRE puede proporcionar la hoja de datos aplicable y los documentos de cumplimiento disponibles para la construcción exacta solicitada para la revisión del comprador.

¿Se puede utilizar H05V-K bajo cero?

A menudo se selecciona H05V-K para este requisito, pero la aplicación exacta aún necesita una verificación de dibujo y código. El término de búsqueda relevante es cable de baja temperatura H05V-K. Algunos datos del fabricante permiten una instalación fija de hasta -40 grados, pero los límites de instalación/flexión a baja temperatura pueden diferir del rango de funcionamiento fijo. Utilice siempre la hoja de datos exacta del proveedor para la temperatura mínima de instalación. Cuando un proyecto tiene condiciones especiales de instalación, GERITEL WIRE puede ayudar a identificar si el estándar H05V-K es adecuado u otro tipo de cable es más seguro.

¿El H05V-K es retardante de llama?

Esta es una pregunta de compra común porque H05V-K se vende bajo varias descripciones de mercado. El término de búsqueda relevante es cable retardante de llama H05V-K. Muchos productos EN 50525-2-31 H05V-K están especificados como retardantes de llama según IEC/EN 60332-1-2. Retardante de llama no significa resistencia al fuego ni integridad del circuito durante un incendio. GERITEL WIRE se centra en una confirmación clara de las especificaciones antes de la producción en masa, especialmente en lo que respecta al voltaje, la sección transversal, el color y el alcance de la certificación.
