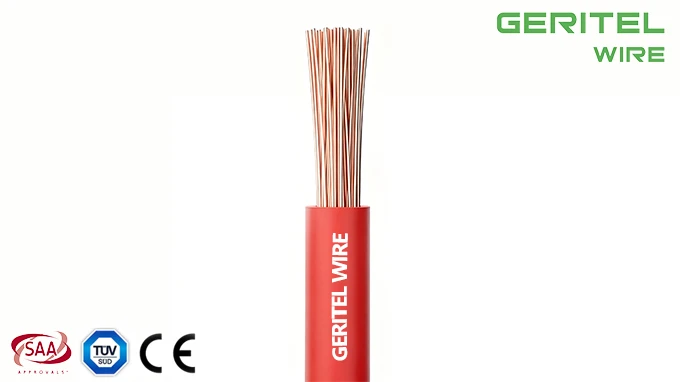

single core cable for instrumentation panels

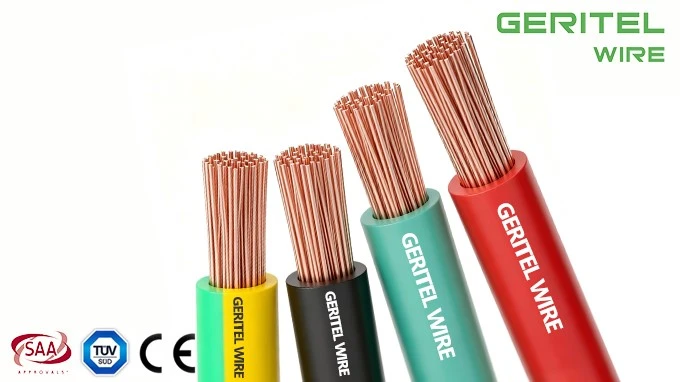

marshalling cabinets wiring cable

Conductor de panel flexible para instrumentos, relés y terminales

Los gabinetes de instrumentación necesitan un cableado interno ordenado para que los terminales, indicadores, medidores y dispositivos de control sigan siendo fáciles de identificar y reparar. H07V-K se puede utilizar paracableado del gabinete de instrumentaciónen circuitos fijos o protegidos adecuados donde se prefiere un conductor flexible de un solo-núcleo. Como cable terminal de control, su construcción de cobre fino-ayuda a un enrutamiento compacto y preparación de casquillos, mientras que el aislamiento de PVC favorece la organización del circuito basada en el color-. GERITEL WIRE puede proporcionar suministro de color constante, impresión personalizada y soporte de documentos técnicos para fabricantes de paneles. Un conductor de panel de PVC como H07V-K no debe confundirse con un cable de instrumentación apantallado donde las señales analógicas o de comunicación sensibles requieren blindaje.

ESPECIFICACIONES DEL PRODUCTO

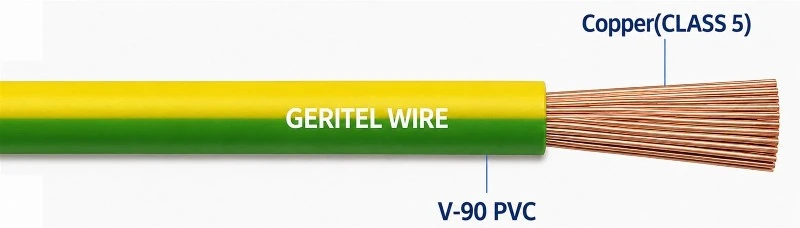

flexible wire for marshalling cabinets

Aplicaciones

Cableado de panel de PVC para uso en paneles de control de interruptores, relés e instrumentación de aparamenta de potencia y para fines tales como conectores internos en equipos rectificadores, arrancadores de motores y controladores.

PRESUPUESTO
Clasificación de voltaje Uo/U	H05V-K:300/500V H07V-K:450/750V
Clasificación de temperatura	Fijo: -30 grados a +70 grados Flexionado: -5 grados a +70 grados
Radio de curvatura mínimo	Fijo: 6 x diámetro total
Conductor	Conductor de cobre flexible clase 5
Aislamiento	PVC (Cloruro de polivinilo)
Color del aislamiento	Rojo,Negro,Azul,Naranja,Amarillo,Blanco,Verde/Amarillo,Violeta,Rosa,Gris,Marrón
NORMAS	EN 50525-2-31,EN 60228 Retardante de llama según IEC/EN 60332-1-2 Resistente a los rayos UV

DIMENSIONES

ÁREA NOMINAL DE LA SECCIÓN TRANSVERSAL mm²

	DIÁMETRO TOTAL NOMINAL mm²	PESO NOMINAL kg/km
	DIÁMETRO TOTAL NOMINAL mm²	PESO NOMINAL kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

CONDUCTORES

CRUZ NOMINAL SECCIÓNAL ÁREA mm²	DIÁMETRO MÁXIMO DE ALAMBRES EN CONDUCTOR milímetros	RESISTENCIA MÁXIMA DEL CONDUCTOR A 20 grados ohmios/km
CRUZ NOMINAL SECCIÓNAL ÁREA mm²		Cables lisos
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

CARACTERÍSTICAS ELÉCTRICAS

CRUZ NOMINAL ÁREA ECCIONAL mm²	MÉTODO DE REFERENCIA A (ENCERRADO EN CONDUCTO EN TÉRMICO PARED AISLANTE ETC) amperios		MÉTODO DE REFERENCIA B (ENCERRADO EN CONDUCTO EN PARED O EN CANALIZACIÓN, ETC.) amperios		MÉTODO DE REFERENCIA C (RECORTADO DIRECTO) amperios		MÉTODO DE REFERENCIA F (AL AIRE LIBRE O SOBRE BANDEJA PERFORADA ETC HORIZONTAL O VERTICAL ETC) amperios
							Conmovedor			Espaciado por un diámetro
							Conmovedor			2 cables monofásicos-CA o CC o 3 cables trifásicos CA planos
	2 cables Monofásico- AC o DC	3 o 4 cables Trifásico- C.A.	2 cables Monofásico- AC o DC	3 o 4 cables Trifásico- C.A.	2 cables Monofásico- CA o CC	3 o 4cables Tres-Fase C.A.	2Cables Monofásico CA o CCdepartamento	3Cables Trifásico- ACplano	3 cables Trifásico- ACtrébol	Horizontal	Vertical
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

CERTIFICACIONES

single core cable for marshalling cabinets

PVC wire for marshalling cabinets

EMBALAJE

Rollo

Carrete de plástico

Carrete de madera pequeño

SOLICITUD

Panel de control industrial

Conexión de energía de energía renovable

Cableado de centralita

CASO

Actualización de la centralita del aeropuerto de Adelaida

Distribución de energía del tablero de distribución principal industrial

Reemplazo de Cable Flexible de Cuadro Principal

POR QUÉ ELEGIRNOS

30Años de experiencia
en un-servicio integral

Dongguan Greater Wire & Cable Co., Ltd. es un fabricante profesional de cables de grado de ingeniería-en China, que suministra soluciones de cables eléctricos certificados para proyectos de construcción, industriales, mineros, energéticos e de infraestructura en todo el mundo.

Con una fábrica de 30.000 m², 30 líneas de producción, ingenieros experimentados y un estricto equipo de control de calidad, ofrecemos productos de cable confiables, rastreables y conformes para aplicaciones de ingeniería internacionales. Nuestros productos están respaldados por certificaciones que incluyen SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS e ISO.

Estamos comprometidos con la seguridad, la calidad, la transparencia y la colaboración a largo plazo-. Desde la inspección de la materia prima hasta las pruebas del producto terminado, cada lote se controla cuidadosamente para garantizar un rendimiento estable y un uso confiable en el proyecto.

Mayor Cable - Calidad Certificada. Suministro confiable. Valor de ingeniería.

15K

Proyectos terminados

150+

personal profesional

15K

clientes felices

92+

premios y certificados

EQUIPOS DE PLANTA

CERTIFICACIONES GLOBALES

distribution boards internal wiring cable

FOTOS DE CLIENTES

flexible cable for distribution boards

TRANSPORTE INTERNACIONAL

Transporte Marítimo

Ofrecemos soluciones confiables de transporte marítimo para pedidos de gran-volumen. Sus productos se empaquetan y envían de forma segura en contenedores, lo que garantiza una entrega rentable-a puertos de todo el mundo.

Transporte Aéreo

Para una entrega más rápida, nuestro servicio de transporte aéreo garantiza que sus productos lleguen rápidamente a destinos internacionales, con un manejo cuidadoso y un seguimiento completo a lo largo del camino.

Expreso Internacional

¿Necesita envíos urgentes? Nuestro servicio exprés internacional entrega pedidos pequeños y medianos de manera eficiente, brindando servicio puerta{0}}a-puerta con seguimiento-en tiempo real para su tranquilidad.

single core wire for distribution boards

SOCIO COOPERATIVO

Buscamos un socio cooperativo para expandir nuestro negocio.

PVC flexible wire for distribution boards

power distribution panels internal wiring cable

flexible cable for power distribution panels

single core wire for power distribution panels

PVC flexible wire for power distribution panels

electrical distribution cabinets panel wire

electrical distribution cabinets internal wiring cable

flexible cable for electrical distribution cabinets

single core wire for electrical distribution cabinets

¿Cómo cooperar con nosotros?

Simplemente comparta sus requisitos, reciba nuestra solución profesional, confirme muestras y disfrute de una producción y entrega mundial rápidas y confiables. - trabajar con nosotros es así de fácil.

Nuestra dirección

Edificio 2, No. 40 Luxi 2nd Road, ciudad de Liaobu, ciudad de Dongguan, provincia de Guangdong, China

Número de teléfono

+86 136 6257 9592

+86 135 1078 4550

correo electrónico-

manager01@greaterwire.com

PVC flexible wire for electrical distribution cabinets

Preguntas frecuentes

¿Es H07V-K adecuado para lugares húmedos?

El estándar H07V-K no debe tratarse automáticamente comoalambre del panel de ubicación húmeda. Si la ruta puede estar inundada, sumergida o expuesta a humedad persistente, especificar una construcción diseñada y certificada para ese ambiente. GERITEL WIRE puede revisar el plano del comprador, el funcionamiento del circuito y el mercado objetivo antes de la cotización, lo que ayuda a evitar que el modelo no coincida antes de la producción.

¿Se puede instalar H07V-K bajo yeso?

H07V-K se puede utilizar como cable para conductos debajo de yeso cuando el conductor se instala en un sistema de conductos cerrado adecuado y las normas locales lo permiten. El aislamiento no debe exponerse directamente a daños mecánicos durante las obras. Para proyectos OEM, GERITEL WIRE puede coordinar programas de color, marcado de productos, embalaje de carretes o cajas y documentación de exportación en torno a la especificación final acordada.

¿Se puede utilizar H07V-K en falsos techos?

Algunos proveedores incluyen H07V-K para cableado de falso techo-protegido, pero la selección del cable de cableado de falso techo aún debe seguir la clasificación contra incendios, los requisitos de gabinete y las reglas de construcción locales. Los edificios públicos pueden requerir una alternativa LSZH. GERITEL WIRE admite aclaraciones técnicas y confirmación de muestras, lo cual resulta útil cuando un cuadrista necesita verificar el pelado, el enrutamiento o la compatibilidad de los terminales antes de realizar un pedido al por mayor.

¿Qué debo comprobar al pasar H07V-K a través de un conducto largo?

Para un tendido de cables de conducto largo y flexible, verifique el llenado del conducto, el número de dobleces, la tensión de tracción, la compatibilidad de la lubricación, la temperatura ambiente y la caída de voltaje. Una fuerza de tracción excesiva puede estirar los hilos o dañar el aislamiento de PVC incluso cuando el conductor se siente flexible. Para los distribuidores, GERITEL WIRE puede planificar el suministro repetido por color y formato de embalaje, de modo que el stock del almacén sea más fácil de gestionar en las diferentes aplicaciones de los clientes.
