Cuando se trata de cableado eléctrico, elegir el tipo correcto de cable es crucial para el rendimiento y la seguridad de un sistema eléctrico. Dos tipos de cableado comúnmente utilizados son el cable THHN y el cable THWN, los cuales son cables termoplásticos y recubiertos de nailon ampliamente utilizados en aplicaciones residenciales, comerciales e industriales. Sin embargo, aunque estos dos cables pueden parecer similares a primera vista, tienen claras diferencias en sus especificaciones, capacidades y aplicaciones adecuadas.
En este artículo, exploraremos las similitudes y diferencias entre los cables THHN y THWN, explicaremos sus características individuales y le ayudaremos a comprender cuándo y por qué elegir cada tipo.
1. ¿Qué es THHN Wire?

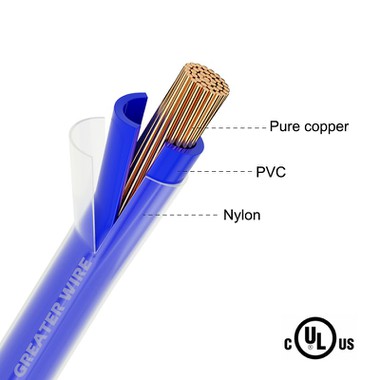

El alambre THHN significa alambre recubierto de nailon termoplástico de alta resistencia al calor. Este tipo de cable está fabricado con un material termoplástico como aislamiento, que proporciona resistencia al calor y garantiza que el cable pueda transportar corriente eléctrica de forma segura en condiciones secas. Además, el cable THHN está recubierto con una funda de nailon para mayor protección contra daños mecánicos, abrasión y ciertas exposiciones químicas.
Características del cable THHN:
Aislamiento termoplástico: Proporciona resistencia al calor hasta 90 grados en condiciones secas.
Recubrimiento de nailon: Ofrece resistencia a la abrasión y protección química, mejorando la durabilidad del alambre.
Material conductor: El cobre se usa comúnmente, pero los conductores de aluminio también se pueden encontrar en ciertos tamaños y aplicaciones.
Clasificación de voltaje: Normalmente clasificado para 600 V, lo que lo hace adecuado para la mayoría de las aplicaciones residenciales, comerciales e industriales.
Flexibilidad: A pesar de su resistente exterior, el cable THHN sigue siendo bastante flexible, lo que facilita su instalación.
Usos comunes del cable THHN:
Cableado residencial: Para circuitos de iluminación y toma de corriente.
Cableado comercial: Para cableado de sistemas de iluminación, circuitos de control y sistemas de energía.
Aplicaciones industriales: Utilizado en maquinaria, paneles de control y sistemas de automatización.
2. ¿Qué es THWN Wire?
El alambre THWN significa alambre termoplástico recubierto de nailon resistente al calor y al agua. Al igual que el alambre THHN, también tiene un aislamiento termoplástico y una cubierta de nailon. Sin embargo, la diferencia clave radica en su resistencia al agua. El cable THWN está diseñado específicamente para ser resistente a la humedad, lo que lo hace adecuado para su uso en ambientes húmedos o mojados.
Características del cable THWN:
Aislamiento termoplástico: Proporciona resistencia al calor hasta 90 grados en condiciones secas y 75 grados en condiciones húmedas.
Recubrimiento de nailon: Ofrece resistencia a la abrasión, resistencia química y protección contra daños mecánicos.
Resistencia al agua: Clasificado para uso en condiciones húmedas y exposición a la humedad.
Clasificación de voltaje: También suele estar clasificado para 600 V, como el cable THHN.
Flexibilidad: Al igual que el cable THHN, el cable THWN es flexible y adecuado para su uso en sistemas de conductos.
Usos comunes del cable THWN:
Aplicaciones al aire libre: Se utiliza para cableado de sistemas de iluminación, tomas de corriente y distribución de energía en áreas exteriores o expuestas.
Lugares húmedos: Adecuado para uso en lugares húmedos o mojados, como piscinas, instalaciones subterráneas o áreas propensas a la exposición al agua.
Sistemas de conductos: Se utiliza para sistemas de cableado en conductos donde el cable puede entrar en contacto con agua o humedad.
3. Diferencias clave entre THHN y THWN
Si bien el cable THHN y el cable THWN comparten muchas similitudes, la principal diferencia entre los dos es su capacidad para resistir la humedad y la exposición al agua. Analicemos las distinciones clave entre estos dos tipos de cables:
a. Resistencia a la humedad
Cable THHN: Diseñado principalmente para condiciones secas. Si bien puede soportar el calor, no es resistente al agua. Esto lo hace adecuado para cableado interior o en entornos donde el agua o la humedad no son un problema.
Cable THWN: Clasificado específicamente para uso en condiciones húmedas. El cable THWN ha sido diseñado para resistir el agua y la humedad, lo que lo hace ideal para instalaciones al aire libre y en lugares húmedos.
b. Clasificación de temperatura
Ambos cables tienen una alta tolerancia al calor, pero existe una ligera diferencia en sus índices de temperatura cuando se exponen a la humedad:
THHN: Puede soportar temperaturas de hasta 90 grados (194 grados F) en condiciones secas.
THWN: Puede soportar temperaturas de hasta 90 grados (194 grados F) en condiciones secas, pero sólo 75 grados (167 grados F) en condiciones húmedas.
do. Áreas de aplicación
Cable THHN: Debido a su sensibilidad a la humedad, el cable THHN se utiliza normalmente en aplicaciones interiores como paneles eléctricos, circuitos de iluminación y otros lugares secos.
Cable THWN: Debido a su resistencia a la humedad, el cable THWN es más adecuado para aplicaciones en exteriores, instalaciones subterráneas y lugares expuestos al agua o a condiciones de humedad, como piscinas, spas o tomacorrientes al aire libre.
d. Flexibilidad y durabilidad
Ambos cables ofrecen flexibilidad y durabilidad en términos de instalación, pero el cable THWN puede ofrecer una protección ligeramente mejor en condiciones ambientales más duras, gracias a sus características de resistencia a la humedad. El revestimiento de nailon de ambos cables añade resistencia a la abrasión, lo que hace que ambos tipos sean ideales para usar en conductos o áreas donde es posible sufrir daños físicos.
4. ¿Se puede utilizar THHN en lugares húmedos?
Aunque el cable THHN generalmente está clasificado para ubicaciones secas, muchos cables THHN también pueden cumplir con las especificaciones THWN (siendo así resistentes a la humedad) si están marcados como tales. Esto significa que, si bien el THHN estándar puede no ser adecuado para ambientes mojados o húmedos, los cables con clasificación THHN/THWN pueden soportar la exposición a la humedad. Es fundamental comprobar siempre las marcas específicas del cable y su clasificación antes de la instalación.
Si el cable no está clasificado para condiciones de humedad, usarlo en esos entornos puede provocar riesgos de seguridad como cortocircuitos, corrosión o rotura del aislamiento. Siempre es recomendable utilizar cable THWN para instalaciones que requieren resistencia a la humedad o clasificaciones para ubicaciones húmedas.
5. Aplicaciones comunes para THHN y THWN Wire
Repasemos algunos escenarios específicos donde cada tipo de cable es más adecuado.
a. Aplicaciones de cables THHN
Cableado residencial: Para circuitos en hogares, como alimentación a enchufes eléctricos, iluminación y sistemas HVAC.
Paneles de control industriales: Se utiliza para cableado de sistemas de control, maquinaria y sistemas de automatización.
Edificios Comerciales: Para cableado en espacios comerciales donde el ambiente es seco y bien protegido.
b. Aplicaciones de cables THWN
Instalaciones al aire libre: Adecuado para aplicaciones de cableado expuestas a los elementos, como iluminación exterior, tomas de corriente o instalaciones temporales.
Cableado subterráneo: Puede usarse para tender cables en conductos subterráneos u otros ambientes húmedos.
Lugares húmedos: Para uso en áreas como piscinas, pozos o cerca de fuentes de agua donde la humedad podría afectar el cable.
6. THHN versus THWN: ¿Cuál debería elegir?
Al decidir entre el cable THHN y THWN, el principal factor decisivo deben ser las condiciones ambientales donde se instalará el cable. Si trabaja en un ambiente seco, como un hogar, una oficina o un panel de control, el cable THHN será una opción ideal debido a su excelente resistencia al calor, flexibilidad y durabilidad.
Por otro lado, si trabaja en un ambiente mojado o húmedo, como un sistema eléctrico exterior, un conducto subterráneo o un lugar propenso a la humedad, el cable THWN es la mejor opción. Sus características resistentes a la humedad garantizan que el cable permanezca seguro y funcional en estas condiciones, evitando daños al aislamiento del cable o al sistema eléctrico.
7. Cómo identificar los cables THHN y THWN
Los cables THHN y THWN suelen venderse en rollos a granel o cortados a medida. Para identificar qué tipo tienes, puedes:
Verifique la marca en el cable: Tanto los cables THHN como THWN están claramente marcados con sus especificaciones. Busque marcas impresas directamente en el aislamiento del cable. Si ve "THWN", es adecuado para lugares húmedos. Si ve "THHN", normalmente es para lugares secos.
Revise las especificaciones del fabricante: El fabricante proporcionará las especificaciones, incluido si el cable cumple con los estándares THWN. Asegúrese de que el cable esté certificado para su uso en el entorno previsto.
Inspeccionar el revestimiento del cable: El revestimiento exterior de nailon debe sentirse suave y duradero para ambos tipos de cables. Sin embargo, la naturaleza resistente a la humedad del cable THWN será más importante si el cable está diseñado para usarse en lugares húmedos.
