1. Introducción al cable RW75
RW75 es un alambre eléctrico de uso general ampliamente utilizado en sistemas de energía . El "RW" en su nombre significa alambre aislado de goma, y "75" indica su temperatura de operación máxima de 75 grados . rw75 típicamente características de cobre típicamente de cobre con una capa de plástico transversal hecha de polietilina (xllape Xlpe) ohermeToReattors ohermeToTorset. Material . Estos materiales ofrecen una excelente estabilidad térmica, resistencia mecánica y propiedades dieléctricas .
El cable generalmente se construye como un conductor de un solo núcleo, adecuado para la instalación en varios conductos o configuraciones de espacio confinados . Su aislamiento robusto proporciona protección contra el arco, cortocircuitos y daños físicos externos .
2. propiedades eléctricas y físicas del cable RW75
El cable RW75 está diseñado para manejar un voltaje nominal de 600 voltios, lo que lo hace aplicable en proyectos residenciales, comerciales e industriales ligeros . Las propiedades clave incluyen:
Calificación de temperatura: Operación continua a 75 grados, con tolerancia a corto plazo para temperaturas más altas en condiciones de emergencia .
Material de aislamiento: XLPE proporciona una excelente resistencia al envejecimiento térmico, una constante dieléctrica baja y una alta resistencia a la abrasión, asegurando la estabilidad a largo plazo sin grietas ni carbonización .
Retraso de la llama: Cumple con los estándares de retardo de llama CSA y UL, reduciendo el riesgo de propagación de fuego .
Resistencia a la humedad: Adecuado para su uso en entornos húmedos u ocasionalmente húmedos, especialmente cuando se encierra en conducto .
Además, el cable RW75 ofrece flexibilidad moderada y capacidad de flexión, lo que lo hace ideal para enrutar los obstáculos en espacios de instalación estrictos .
3. estándares y certificaciones para el cable RW75
El cable RW75 debe cumplir con los rigurosos estándares nacionales e internacionales para garantizar su rendimiento eléctrico, durabilidad y seguridad:
CSA C22.2 No . 75: La especificación de la Asociación de Normas Canadienses para los cables termoplásticos y aislados de termoestable .

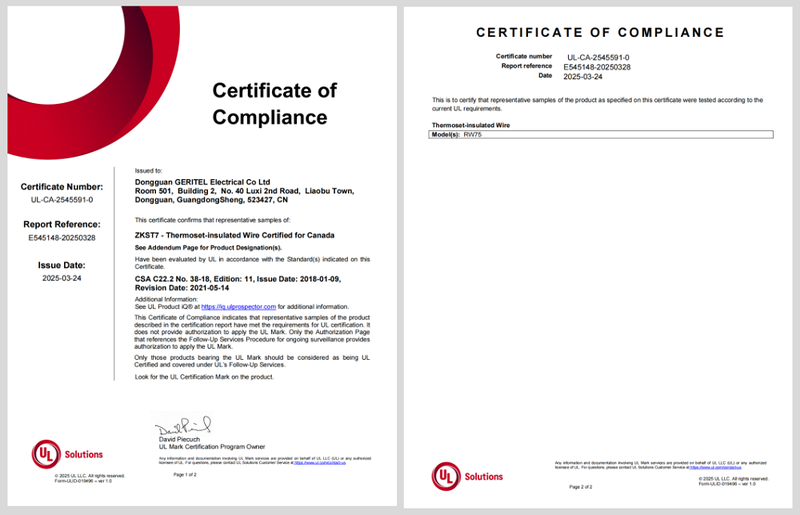

Certificación UL: Algunos productos RW75 también están cotizados en UL, lo que garantiza el cumplimiento de los requisitos regulatorios más amplios de América del Norte .
Cumplimiento de NEC/CEC: RW75 debe adherirse al código eléctrico nacional (NEC) o al código eléctrico canadiense (CEC) con respecto a los métodos de cableado, la ampacidad y el uso ambiental .
El uso de productos RW75 certificados mejora el cumplimiento del proyecto y brinda soporte para reclamos de seguros e inspecciones de seguridad .
4. Aplicaciones típicas del cable RW75
Debido a su rendimiento confiable, el cable RW75 se usa comúnmente en varios sistemas eléctricos, que incluyen:
Cableado residencial: Para circuitos en la pared, tomas de corriente y sistemas de iluminación, especialmente en instalaciones basadas en conductos .
Edificios comerciales y de oficinas: Para el cableado del panel de distribución, los sistemas HVAC y el control de iluminación .
Instalaciones industriales: Para alimentos de alimentación de equipos, conexiones de motor y circuitos de control .
Áreas húmedas/cerradas: Ideal para estacionamientos, habitaciones mecánicas y ejes de servicio con altos niveles de humedad .
Nota: RW75 no se recomienda para instalaciones expuestas al aire libre (E . G ., tejidos) debido a su resistencia UV limitada . RW90 o los productos de mayor clasificación son más adecuados para tales condiciones .
5. pautas de instalación y consejos prácticos para RW75
Para garantizar una operación segura y eficiente, siga estas prácticas de instalación clave:
Requisito de conducto: RW75 debe instalarse dentro de las carreras aprobadas (PVC, EMT, etc. .), especialmente en áreas húmedas o mecánicamente riesgosas .
Radio de flexión mínimo: Mantenga suficiente espacio de flexión por tamaño de conductor para evitar daños en el aislamiento .
Ajuste de ampacidad: Aplique factores de reducción al agrupar múltiples cables RW75 en el mismo conducto para evitar la acumulación de calor .
Terminación: Use terminales de compresión apropiados para garantizar conexiones estables a interruptores, interruptores y paneles de distribución .
Idoneidad ambiental: Evaluar las condiciones ambientales (humedad, calor, productos químicos) antes de seleccionar RW75 para aplicaciones críticas .
Siempre consulte los códigos eléctricos locales y las hojas de datos del fabricante para garantizar el uso adecuado .
6. ventajas clave del cable RW75
RW75 sigue siendo una opción popular debido a su combinación de confiabilidad, rentabilidad y amplia compatibilidad:
Estabilidad térmica: Mantiene el rendimiento bajo operación continua de 75 grados .
Rentabilidad: Más asequible que los cables de alta temperatura o resistentes al fuego .
Compatibilidad del sistema: Funciona bien con conductos, accesorios y bloques de terminal estándar .
Facilidad de instalación: Rigidez equilibrada y flexibilidad racionalizar el cableado .
Certificaciones reconocidas: Cumple con los estándares para los mercados norteamericanos e internacionales .
Estas características hacen de RW75 una de las soluciones de cableado de bajo voltaje más confiable disponibles .
7. limitaciones y casos de uso apropiados
Si bien RW75 ofrece un rendimiento robusto, tiene ciertas limitaciones:
No resistente a los rayos UV: No es adecuado para la exposición prolongada al aire libre .
No para áreas de calor alto: Evite en entornos superiores a 75 grados (e . g ., salas de caldera) .
No es ideal para el estrés mecánico: Inadecuado para mudar el equipo o las aplicaciones de arrastrar .
No resistente al fuego: Para aplicaciones con clasificación de incendios, use ft4/ft 6- cables certificados o con clasificación de fuego .
Comprender estos límites garantiza la aplicación segura y efectiva del cable RW75 .
8. Guía de selección para el cable RW75
Al elegir el cable RW75, considere los siguientes criterios:
Ampacidad: Seleccione el tamaño del conductor (E . G ., 14 AWG a 2 AWG) basado en la longitud de carga y ejecución actual .
Codificación de colores: Negro, rojo, azul para cables de fase; blanco para neutral; verde o verde/amarillo para tierra .
Ajuste ambiental: Combinar los niveles de temperatura y humedad con las especificaciones de alambre .
Marcas de certificación: Asegúrese de que el embalaje o la chaqueta estén etiquetado con marcas CSA/UL y clasificaciones de voltaje/temperatura .
Marca y soporte: Elija fabricantes de buena reputación con garantía clara y documentación técnica .
La selección adecuada garantiza la seguridad a largo plazo, la integridad del sistema y los ahorros de costos .
