En el mercado eléctrico norteamericano, Cable NM-B (Cable con revestimiento no-metálico) es una de las opciones más utilizadas para cableado residencial y comercial ligero. Entre ellos,Cable 12/2 NM-BEs particularmente común y se encuentra en casi todos los receptáculos y circuitos de iluminación del hogar.
Sin embargo, muchos contratistas, electricistas e incluso propietarios de viviendas tienen las mismas preguntas:
👉 ¿Cuántos amperios puede transportar con seguridad un cable B de 12/2 NM-?
👉 ¿Cómo se compara con otros tamaños de cable NM-B?
👉 ¿Qué tipo de cable debo elegir si mi proyecto requiere algo diferente?
Este artículo proporciona una respuesta completa, que cubreRequisitos del código NEC, clasificaciones de ampacidad, aplicaciones{0}}del mundo real, comparaciones de tamaño de cables y pautas de selección.Combinado con nuestra experiencia enFabricación y exportación de cables con certificación UL y cUL, obtendrá la claridad técnica y el conocimiento del producto necesarios para una planificación de proyectos segura y eficiente.

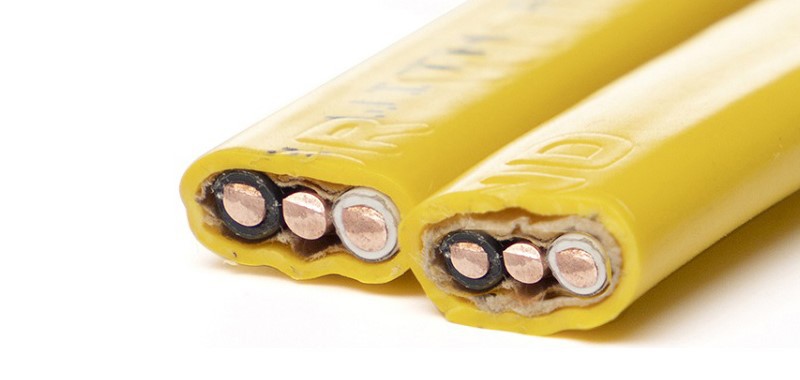

Entendiendo el cable 12/2 NM-B
Estructura y significado
- 12 CAE: Se refiere al calibre de alambre americano n.° 12 (aproximadamente . 2.05 mm de diámetro, 3,31 mm² de sección transversal-), un conductor de cobre medio.
- /2: Indica que el cable contienedos conductores aislados (blanco y negro) + un cable de tierra de cobre desnudo.
- Nuevo México-B: Cable no-metálico, donde "B" representaAislamiento nominal de 90 grados.(aunque en circuitos derivados residenciales NEC, limitado a 60 grados).
Clasificación de amperaje estándar
De acuerdo aNEC 310.16, un conductor de cobre de 12 AWG en condiciones normales tiene una clasificación de20 amperios. Es por esoEl cable B de 12/2 NM- se utiliza normalmente para circuitos derivados de 20 A., receptáculos de alimentación, pequeños electrodomésticos e iluminación.
⚠️Importante: Aunque la clasificación de aislamiento permite una mayor ampacidad a 90 grados,NEC 240.4(D)requiere que los circuitos residenciales sigan la columna de 60 grados, lo que limita el cobre de 12 AWG a20 amperios máximo.
Análisis de ampacidad deCable 12/2 NM-B
Factores clave que afectan la ampacidad
- Temperatura ambiente: Por encima de 86 grados F (30 grados) se requiere una reducción de potencia.
- Método de instalación: Los cables agrupados o los conductos reducen la disipación de calor.
- Material conductor: El cobre transporta más corriente que el aluminio en el mismo calibre.
- Caída de voltaje: Para recorridos de larga-distancia, se debe considerar la pérdida de voltaje.
Referencia del código NEC
DeNEC 240.4(D):
- Cobre 14 AWG → máx. 15 A
- Cobre 12 AWG → máx. 20 A
- Cobre 10 AWG → máx. 30 A
👉 Por lo tanto, 12/2 NM-B es el código-aprobado paraCircuitos derivados residenciales de 20 A.-seguro, confiable y estándar.
Aplicaciones del mundo real-: ¿cuántos amperios puede manejar 12/2 NM-B?
| Solicitud | Corriente recomendada | ¿Adecuado para 12/2 NM-B? | Notas |
|---|---|---|---|
| Circuitos generales de receptáculos. | 20A | ✅ Sí | Uso residencial más común, seguro y confiable |
| Circuitos de iluminación | 15–20A | ✅ Sí | Puede admitir múltiples accesorios, observe la potencia total |
| Recipientes de cocina/microondas | 20A | ✅ Sí | NEC requiere al menos dos circuitos para electrodomésticos pequeños de 20 A |
| Nevera, lavadora | 20A | ✅ Sí | Más seguro en circuitos dedicados |
| Calentadores portátiles/calentador de agua | 20A | ⚠️ Sí pero limitado | Funciona, pero una carga completa prolongada puede causar calentamiento; se recomienda 10 AWG |
| Unidades de aire acondicionado, hornos, secadoras. | >30A | ❌No | Requiere cable más grande (10/2, 8/3, 6/3) |
👉 Conclusión:
El cable 12/2 NM-B es ideal parala mayoría de los circuitos derivados domésticos de hasta 20 A, pero no apto para aparatos de alta-potencia eléctrica superior a 20 A.
Comparación de tamaños de cables NM-B comunes
Además12/2 millas náuticas-B, la familia NM-B incluye varios tamaños de calibre, cada uno con su propia ampacidad y aplicación.
| Tipo | Calibre (AWG) | Conductores | Ampacidad | Aplicaciones comunes |
|---|---|---|---|---|
| 14/2 millas náuticas-B | 14 CAE | 2 + terreno | 15A | Iluminación, enchufes-de iluminación |
| 12/2 millas náuticas-B | 12 CAE | 2 + terreno | 20A | Receptáculos, iluminación, pequeños electrodomésticos. |
| 10/2 millas náuticas-B | 10 AWG | 2 + terreno | 30A | Calentadores de agua, HVAC, calentadores de espacio. |
| 10/3 millas náuticas-B | 10 AWG | 3 + terreno | 30A | Equipo de 220 V, suministro-de fase dividida |
| 8/3 millas náuticas-B | 8 AWG | 3 + terreno | 40A | Cocinas, hornos, electrodomésticos pesados. |
| 6/3 millas náuticas-B | 6 AWG | 3 + terreno | 55A | Grandes unidades HVAC, bombas de calor, cargas industriales. |
👉 Conclusiones clave:
- 14/2→ mejor para circuitos de iluminación de 15 A.
- 12/2→ el estándar para cableado doméstico de 20A.
- 10 AWG y superiores→ para equipos pesados-o HVAC.
- /3 versiones→ proporcione un conductor adicional para cargas de fase dividida-de 240 V.
-
Elegir el tipo de cable correcto
Más allá de NM-B, existen otros tipos de cables para diferentes entornos.
| Tipo de cable | Características | Mejores aplicaciones |
|---|---|---|
| Nuevo México-B | Lugares interiores, secos y rentables- | Receptáculos residenciales, iluminación. |
| THHN | Conductor único, resistente-al calor, apto para conductos | Paneles industriales, motores, cableado de control. |
| UF-B | Enterramiento directo-resistente a la humedad | Corredores exteriores, iluminación paisajística, cableado subterráneo. |
| XHHW | Aislamiento reticulado, resistente a altas temperaturas y a productos químicos | Plantas industriales, alimentadores, circuitos de alta-capacidad |
Consejos de selección:
- Cálculo de carga: Amperios=Watts totales ÷ Voltaje.
- Ambiente: Exterior/subterráneo necesita UF-B o XHHW.
- Margen de seguridad: Mantenga cargas inferiores o iguales al 80 % de la ampacidad del cable.
- Cumplimiento: Siga siempre las pautas de NEC y UL.
Ventajas del producto y valor de la asociación
Al elegirDongguan mayor alambre y cable Co., Ltd., ganas:
Ventajas del producto
- Rango completo: NM-B, THHN, UF-B, XHHW
- Certificación UL y cUL, compatible con los estándares de EE. UU. y Canadá
- Cobertura estándar de 14 AWG a 6 AWG
Fuerza logística
- Plazos de entrega rápidos, flexibles para pedidos grandes o pequeños
Ventajas del servicio
- Soporte técnico experto
- Consulta previa-consulta + garantía pos-venta
Experiencia Global
- Años de experiencia en fabricación y exportación.
- Socios en Norteamérica, Europa y más allá
👉 Si tu proyecto esresidencial de pequeña-escalaocomercial-a gran escala, ofrecemos soluciones de cableado profesionales con confiabilidad y cumplimiento de estándares globales.
