Al diseñar un sistema de energía solar, comprender cómo dimensionar e instalar los cables solares adecuados es fundamental para garantizar la eficiencia, la seguridad y la longevidad del sistema. Si desea utilizar un inversor de 3000-vatios, elegir el cable solar adecuado es una decisión fundamental. En este artículo, analizaremos los factores que afectan la cantidad de cables solares que necesita para hacer funcionar un inversor de 3000-vatios y brindaremos orientación sobre cómo seleccionar el tamaño de cable correcto para su sistema de energía solar.
Comprensión de los cables solares y su papel en el sistema
Antes de profundizar en los detalles de los cables solares para un inversor de 3000-vatios, revisemos los componentes clave involucrados en un sistema de energía solar y el papel de los cables solares.
1.1 ¿Qué es un Cable Solar?

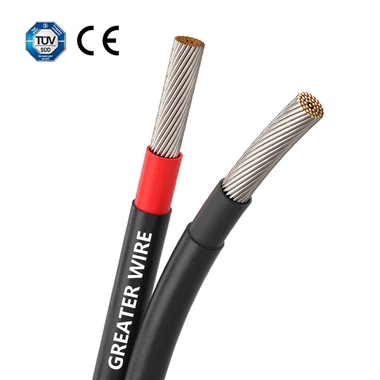

Un cable solar es un cable eléctrico que se utiliza para conectar varios componentes de un sistema de energía solar. Esto incluye paneles solares al inversor, el inversor a la batería (para sistemas fuera de la red) o a la red (para sistemas conectados a la red). Estos cables están diseñados para soportar las altas demandas de energía, la exposición a los rayos UV, las variaciones de temperatura y la humedad que suelen experimentar los sistemas de energía solar.
1.2 El papel del inversor
El inversor es un componente clave en un sistema de energía solar. Convierte la energía CC (corriente continua) producida por los paneles solares en energía CA (corriente alterna) que puede ser utilizada por electrodomésticos o inyectada a la red. Un inversor de 3000-vatios significa que el inversor es capaz de manejar 3000 vatios de potencia de CA en cualquier momento dado. Los paneles solares conectados al inversor deben suministrar suficiente energía CC para garantizar un funcionamiento eficiente.
Cómo se dimensionan los cables solares
El tamaño de los cables solares utilizados en un sistema de energía solar está determinado por varios factores, incluido el voltaje del sistema, la corriente, la distancia entre los componentes y la potencia de salida del inversor. El objetivo es minimizar la caída de voltaje y garantizar que los cables puedan soportar la carga eléctrica sin sobrecalentarse o convertirse en un riesgo de incendio.
2.1 Factores clave a considerar
Al elegir cables solares para un inversor de 3000-vatios, estos son los principales factores a considerar:
Voltaje del sistema: La mayoría de los sistemas solares residenciales utilizan sistemas de 12 V, 24 V o 48 V, aunque en aplicaciones comerciales se utilizan voltajes más altos. El voltaje de su sistema afectará la corriente que fluye a través de los cables.
Actual: La corriente que fluye a través de los cables solares se basa en la potencia de salida del sistema y el voltaje del sistema. Un sistema más grande requerirá cables con una clasificación de corriente más alta.
Distancia: La distancia entre los paneles solares y el inversor afecta el tamaño del cable. Las distancias más largas dan como resultado una mayor caída de voltaje, por lo que pueden ser necesarios cables más grandes para tramos más largos.
Caída de voltaje: Una caída excesiva de voltaje puede reducir la eficiencia del sistema. Como regla general, busque una caída de voltaje inferior al 2%.
2.2 Cómo calcular el tamaño de cable requerido
Para determinar el tamaño del cable solar necesario para un inversor de 3000-vatios, debemos calcular la corriente en función del voltaje del sistema. Aquí está la fórmula:
I=P/V
Dónde:
I es la corriente (en amperios, A),
P es la potencia total de salida (en vatios, W),
V es el voltaje del sistema (en voltios, V).
Por ejemplo, supongamos que está utilizando un sistema de 48 V con un inversor de 3000 W.
I=3000/48=62.5 A
Esto significa que, en condiciones óptimas, la corriente que circula por el cable será de aproximadamente 62,5 amperios. Esta es la cifra clave que utilizaremos al elegir el tamaño del cable solar.
Elegir el tamaño correcto del cable solar
Ahora que conocemos la corriente requerida, podemos comenzar a seleccionar el tamaño de cable solar correcto para el sistema. La regla general es que el cable solar debe tener el tamaño adecuado para manejar la corriente máxima sin calentamiento excesivo ni caída de voltaje.
3.1 Tabla de tamaños de cables solares para inversores de 3000 W
A continuación se ofrece una guía aproximada de los tamaños de cables solares según la corriente para diferentes voltajes del sistema. Para un inversor de 3000-vatios con un sistema de 48 V, estamos ante una corriente de aproximadamente 62,5 amperios. Según la mayoría de las tablas de tamaño de cables solares:
Para recorridos cortos (menos de 10 metros):
Los cables solares de 6 mm² o 10 mm² pueden soportar una corriente de 62,5 A sin una caída excesiva de voltaje. Un cable de 6 mm² puede soportar alrededor de 50-60A, mientras que un cable de 10 mm² puede soportar 70 A o más.
Para recorridos medianos a largos (10-30 metros):
Los cables solares de 10 mm² o 16 mm² serían más apropiados para reducir la caída de voltaje y garantizar que la corriente se transporte de forma segura sin riesgo de sobrecalentamiento.
Para recorridos muy largos (más de 30 metros):
Se recomendarían cables de 16 mm² o 25 mm². Las distancias más largas provocan una mayor caída de voltaje, por lo que el uso de un cable solar más grande garantiza que la energía se transfiera de manera eficiente desde los paneles al inversor sin pérdidas significativas.
3.2 Factores que afectan el tamaño del cable
Calificación actual: Asegúrese de que el cable solar esté clasificado para la corriente máxima. Para una corriente de 62,5 A, el cable debe ser capaz de soportar al menos esta cantidad sin sobrecalentarse ni provocar un riesgo de incendio.
Clasificación de voltaje:Los cables solares están diseñados para manejar tensiones nominales específicas. Asegúrese de que el cable elegido esté clasificado para el voltaje del sistema (48 V, 24 V, 12 V, etc.) para evitar fallas de aislamiento y garantizar el funcionamiento seguro del sistema.
Clasificación de temperatura:Los cables solares deben poder soportar altas temperaturas. La mayoría de los cables solares están clasificados para soportar temperaturas de hasta 90 grados o más, lo que garantiza que los cables puedan funcionar bien en ambientes calurosos, como bajo la luz solar directa.
Resistencia ambiental: Los cables solares deben poder soportar condiciones ambientales adversas, incluidos los rayos UV, la humedad y los productos químicos. Los cables solares suelen estar fabricados con materiales aislantes especiales que son resistentes a la radiación ultravioleta y la humedad, lo cual es esencial para uso en exteriores.
¿Cuántos cables solares se necesitan?
Para un inversor de 3000-vatios, normalmente necesitará al menos dos cables solares:
Un cable de los paneles solares al inversor (para el cableado DC de los paneles al inversor). Este cable transportará la corriente desde el panel solar al inversor.
Un cable del inversor a la batería (o red) (para cableado de CA, en el caso de un sistema conectado a la red o almacenamiento de batería). Este es el cable de CA que va desde el inversor hasta la red o el banco de baterías.
En términos de cableado solar de CC, si está ejecutando un sistema de 48 V, es posible que necesite dos cables desde los paneles solares al inversor: uno para el terminal positivo y otro para el terminal negativo. En algunos casos, el cable puede incluir un conductor positivo y negativo en una funda, pero todavía se consideran dos cables en términos de diseño eléctrico.
Otras consideraciones al utilizar cables solares
5.1 Longitud del cable
Cuanto más largo sea el cable, mayor será la caída de tensión. Como se mencionó anteriormente, se recomienda una caída de voltaje de no más del 2% para un funcionamiento eficiente. Puede reducir la caída de voltaje utilizando cables más gruesos para distancias más largas.
5.2 Instalación de cables
La instalación adecuada de los cables solares es esencial para mantener la seguridad y eficiencia del sistema. Asegúrese de que los cables estén correctamente aislados, colocados en conductos adecuados (si es necesario) y protegidos contra daños físicos.
