Al diseñar o instalar un sistema de energía solar, uno de los componentes más críticos es el cable solar o el cable solar, ya que conecta los paneles solares al inversor y otros elementos del sistema. Un cable mal elegido puede provocar ineficiencia, problemas de seguridad o incluso falla del sistema. Entre los diversos tipos de cables disponibles para los sistemas fotovoltaicos (PV), el cable H1Z2Z 2- K se destaca debido a su robustez, flexibilidad y cumplimiento de los estándares de seguridad.
En este artículo, exploraremos cómo elegir las especificaciones apropiadas de cable solar H1Z2Z 2-} K para su instalación solar, considerando factores clave como material de cable, aislamiento, clasificaciones de temperatura, resistencia a los rayos UV y cumplimiento regulatorio.
1. Qué esH1Z2Z 2- k cable?

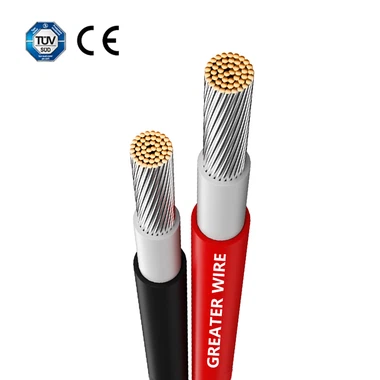

El cable H1Z2Z 2- k es un tipo de cable eléctrico de múltiples núcleos flexible diseñado específicamente para aplicaciones fotovoltaicas (solares). La designación H1Z2Z 2- K es parte de un estándar internacional que indica características específicas del cable, incluida su construcción, aislamiento y uso en sistemas solares.
Las características clave del cable H1Z2Z 2- k incluyen:
H1:Aislamiento alto, resistente al calor y la radiación UV.
Z2:Aislamiento doble reforzado, que ofrece protección mecánica superior.
K:Flexible, adecuado para instalaciones que requieren un alto grado de movimiento o flexión.
Este cable está especialmente diseñado para instalaciones exteriores y interiores en sistemas de energía solar, donde los cables están expuestos a factores ambientales como variaciones de temperatura, luz UV y humedad.
2. Factores clave para elegirCable solarPresupuesto
Para garantizar el funcionamiento eficiente y seguro de un sistema de energía solar, la selección de las especificaciones correctas del cable solar es crucial. A continuación se presentan los principales factores a considerar al elegir H1Z2Z 2- K Cables para su instalación:
2.1 Material de conductores (cobre versus aluminio)
El material del conductor es uno de los factores más importantes en la selección de cables. Los dos materiales más comunes utilizados en cables solares son cobre y aluminio.
Cobre: Los cables de cobre tienen una menor resistencia en comparación con los cables de aluminio, lo que lleva a una pérdida de potencia reducida, particularmente a largas distancias. Son más flexibles y más fáciles de trabajar. Sin embargo, los cables de cobre suelen ser más caros que el aluminio.
Aluminio: Los cables de aluminio son más rentables pero tienen una mayor resistencia, lo que puede causar una mayor pérdida de potencia en largas distancias. También tienden a ser menos flexibles y son más propensos a la corrosión si no se mantienen adecuadamente.
Para los cables H1Z2Z 2- K, el cobre a menudo se prefiere debido a su conductividad, flexibilidad y durabilidad superiores, que son esenciales para los sistemas solares que requieren alta eficiencia y confiabilidad.
2.2 Material de aislamiento y resistencia a los rayos UV
El material de aislamiento es un factor crucial en la longevidad y el rendimiento del cable. Los cables solares están expuestos al sol, el clima y otros factores ambientales, por lo que el aislamiento debe ser resistente a los rayos UV, resistentes a la intemperie y capaz de resistir temperaturas extremas.
Aislamiento de goma: H1Z2Z 2- K Los cables generalmente usan aislamiento de caucho, que es resistente a las temperaturas altas y bajas. Puede manejar un amplio rango de temperatura, desde tan bajo como -40 grado hasta 90 grados.
Resistencia a los rayos UV: El cable debe ser resistente a los rayos UV, especialmente para instalaciones al aire libre. La exposición a los rayos UV puede degradar el aislamiento con el tiempo, lo que lleva a una posible falla. H1Z2Z 2- K Los cables están diseñados para resistir la radiación UV, asegurando que mantengan su integridad bajo exposición prolongada a la luz solar.
2.3 Clasificación de voltaje de cable
La clasificación de voltaje del cable debe coincidir con el voltaje de funcionamiento de su sistema solar. Los paneles solares a menudo tienen un rango de voltaje, y es esencial elegir un cable que pueda manejar este voltaje cómodamente. Para la mayoría de los sistemas solares residenciales y comerciales, la clasificación de voltaje de los cables debe ser al menos tan alta como el voltaje de salida máximo del sistema.
H1Z2Z 2- K Los cables típicamente tienen clasificaciones de voltaje de hasta 1, 000 V para sistemas DC (corriente continua), que es adecuada para la mayoría de las instalaciones solares estándar. Para los sistemas de alto voltaje, es posible que deba considerar cables con clasificaciones de voltaje más altas.
2.4 Capacidad de carga actual
La capacidad de carga de corriente del cable determina cuánta corriente eléctrica puede transportar el cable sin sobrecalentamiento. Esto depende del área de sección transversal del conductor, el material de aislamiento y la clasificación de temperatura.
Cuanto más grande sea el área de sección transversal del conductor, mayor será la corriente que pueda llevar el cable. Para las instalaciones solares, es esencial seleccionar un cable con una capacidad de carga actual que coincida con la salida esperada de sus paneles e inversores solares.
En general, para un sistema de energía solar residencial típico, se usa comúnmente un cable de 4 mm² a 6 mm², pero para sistemas más grandes, se pueden requerir cables con 10 mm² o incluso 16 mm².
2.5 Calificación de temperatura
Los cables solares deben funcionar bien bajo una amplia gama de temperaturas. En general, los cables en un sistema solar estarán expuestos tanto al calor extremo como al frío. Por lo tanto, elegir un cable con una calificación de temperatura adecuada es crítico.
Los cables H1Z2Z 2- k están clasificados para su uso en temperaturas que van desde -40 grado hasta 90 grados (o más alto para algunas versiones especiales), lo que los hace adecuados para ambos climas calientes (donde los paneles solares pueden ponerse muy calientes) y climas más fríos.
2.6 Flexibilidad
La flexibilidad del cable es especialmente importante en las instalaciones donde el cable deberá enrutarse alrededor de las esquinas, a través de espacios apretados o moverse con frecuencia. H1Z2Z 2- K Los cables son conocidos por su alta flexibilidad, que es útil en instalaciones dinámicas, como los sistemas solares en la azotea donde los cables a menudo se doblan y se torcen.
Los cables flexibles son más fáciles de instalar y es menos probable que sufran daños mecánicos o estrés con el tiempo. El diseño flexible de los cables H1Z2Z 2- K los hace adecuados para instalaciones fijas y móviles.
3. Cumplimiento regulatorio y estándares
Al elegir cables solares, es crucial asegurarse de que cumplan con los estándares relevantes de seguridad y calidad. El cumplimiento de los estándares internacionales asegura que el cable sea seguro, duradero y confiable para su uso en los sistemas solares.
H1Z2Z 2- K Los cables generalmente cumplen con los estándares europeos como EN 50618 e IEC 62930 para aplicaciones solares. Estos estándares aseguran que el cable sea adecuado para su uso en sistemas fotovoltaicos, asegurando su rendimiento eléctrico, mecánico y ambiental.
Además, los cables deben cumplir con las regulaciones locales con respecto a la seguridad contra incendios, la seguridad eléctrica y otros códigos de construcción para garantizar que cumplan con los estándares de instalación locales.
4. Consideraciones de instalación
Al instalar cables solares, se deben tener en cuenta varios factores para garantizar que la instalación sea segura y eficiente:
Enrutamiento de cable: El cable debe enrutarse de una manera que minimice el daño por radiación UV, desgaste físico o expansión térmica. Para las instalaciones al aire libre, es esencial usar cables resistentes a los rayos UV, como el H1Z2Z 2- K, que resistirá la exposición prolongada a la luz solar.
Longitud del cable: La longitud del cable debe elegirse cuidadosamente para minimizar la caída de voltaje. Para carreras de cables más largas, es posible que deba aumentar el tamaño del cable (área transversal) para reducir la resistencia y la pérdida de energía.
Protección de cables: Aunque H1Z2Z 2- K los cables son robustos, todavía es esencial proteger el cable del daño mecánico mediante el uso de conductos de cable o revestimientos de protección en áreas donde es probable que sea daños físicos.
