En sistemas eléctricos comerciales e industriales en América del Norte y América Latina,Cable MC (cable revestido de metal)Se utiliza ampliamente para distribución de energía, circuitos de iluminación y cableado de control. A medida que los entornos de aplicación se vuelven más especializados, han surgido en el mercado diferentes variaciones estructurales de productos MC. Una de las comparaciones más comúnmente mal entendidas esCable MC versus cable con chaqueta MC.

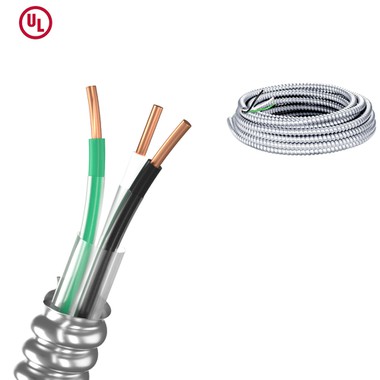

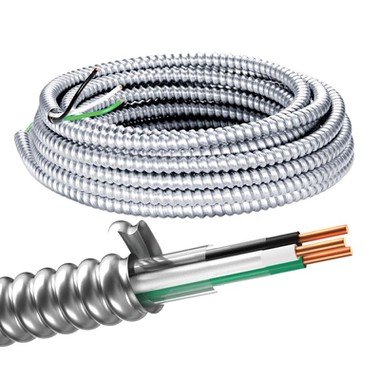

¿Qué es el cable MC (Cable revestido de metal)
cable MCes un tipo de cable eléctrico reconocido por el Código Eléctrico Nacional (NEC) de EE. UU. Su característica definitoria es que los conductores aislados están encerrados dentro de unarmadura metálica continua, normalmente hecho de aluminio o acero.
Un estándarcable eléctrico MCnormalmente consta de:
Conductores de cobre o aluminio (sólidos o trenzados)
Aislamiento de conductores individuales (THHN, THWN-2, XHHW-2, etc.)
Un conductor de puesta a tierra del equipo o una tira de conexión.
Armadura de metal entrelazada (construcción de cable revestido de metal)
Debido a que la armadura metálica proporciona protección mecánica y conexión a tierra,cable MCa menudo se puede instalarsin conducto adicional, reduciendo el tiempo de mano de obra y los costos de instalación. Por este motivo, el cable MC se considera ampliamente como una solución de cableado de alta-eficiencia y que cumple con los códigos-en edificios comerciales.
¿Qué es el cable MC Jacket?
Cable de chaqueta MCsigue siendo un tipo decable MC, pero con una importante mejora:
incluye uncubierta exterior adicional no-metálicaaplicado sobre la armadura de metal.
Los materiales comunes de las chaquetas incluyen:
CLORURO DE POLIVINILO
LSZH (Bajo humo y cero halógenos)
Compuestos resistentes al aceite-, a la humedad- o a productos químicos-
La estructura típica del cable MC Jacket es:
Conductor + aislamiento + armadura metálica + cubierta exterior no-metálica
Esta cubierta exterior no cambia la clasificación MC del cable, pero mejora significativamente el rendimiento en entornos exigentes.
Diferencias estructurales entreCable MCy cable de chaqueta MC
| Característica | Cable MC | Cable de chaqueta MC |
|---|---|---|
| armadura metálica | Sí | Sí |
| Chaqueta exterior | No | Sí (PVC/LSZH, etc.) |
| Resistencia a la corrosión | Estándar | Mejorado |
| Protección contra la humedad | Básico | Mejorado |
| apariencia visual | metal expuesto | Chaqueta codificada por colores- |
| Costo | Más bajo | Más alto |
Estructuralmente,El cable MC Jacket no reemplaza el cable MC, sino más bien una versión mejorada diseñada para condiciones más duras.
Comparación de rendimiento
Protección mecánica
Estándarcable MCya ofrece una excelente resistencia al impacto, la compresión y el daño físico debido a su armadura metálica.
Cable de chaqueta MCAgrega otra capa protectora que reduce la abrasión y el daño a la superficie durante la extracción y la instalación.
En instalaciones con curvas frecuentes, espacios reducidos o alta actividad de construcción, MC Jacket Cable proporciona durabilidad adicional.
Resistencia a la humedad y la corrosión
Esta es una de las diferencias más críticas:
cable MCFunciona bien en ambientes interiores secos.
En áreas húmedas, subterráneas o químicamente agresivas, la armadura metálica expuesta puede deteriorarse con el tiempo.
La chaqueta exterior deCable de chaqueta MCayuda:
Bloquear la entrada de humedad
Reducir la exposición a la niebla salina o a productos químicos.
Prolongar la vida útil general
Consideraciones de instalación
El cable MC es fácil de cortar, doblar y terminar
El cable MC Jacket tiene un diámetro total y un radio de curvatura ligeramente mayores
La cubierta exterior ayuda a evitar rayones y daños a la armadura metálica durante la instalación.
Para proyectos de alta-especificación, los instaladores suelen preferir el cable MC con una cubierta exterior para una mayor confiabilidad-a largo plazo.
Escenarios de aplicación típicos
Aplicaciones de la normaCable MC
Edificios de oficinas comerciales
Centros comerciales, hoteles y hospitales (áreas secas)
Instalaciones industriales con sistemas de cableado fijo
Instalaciones interiores expuestas u ocultas
Estos entornos son relativamente estables y no requieren mayor protección contra la humedad o la corrosión.
Aplicaciones del cable con chaqueta MC
Aparcamientos subterráneos
Instalaciones semi{0}}exteriores
Ubicaciones con alta-humedad (salas mecánicas, cámaras frigoríficas)
Plantas químicas e instalaciones de procesamiento de alimentos.
Edificios públicos con niveles bajos-de humo o requisitos de seguridad mejorados
En tales entornos,El cable MC Jacket proporciona protección y confiabilidad superiores.
Estándares y Certificaciones
Tanto el cable MC como el cable MC Jacket deben cumplir con los estándares aplicables, que incluyen:

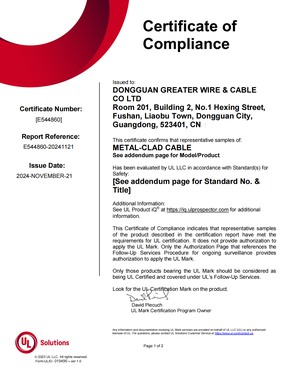

UL 1569– Cables revestidos de-metal
UL 83– Conductores aislados-termoplásticos
Artículo 330 del CNE– Requisitos de instalación del cable MC
Además, el material de la cubierta exterior puede estar sujeto a pruebas adicionales de resistencia a las llamas, resistencia al aceite o rendimiento bajo-de humo.
Cómo elegir el cable adecuado para su proyecto
Al seleccionar entre cable MC y cable MC Jacket, considere las siguientes preguntas:
¿El ambiente de instalación es húmedo o corrosivo?
¿El cable se instalará bajo tierra o en áreas semi-al aire libre?
¿Se especifican requisitos de seguridad especiales o de bajo nivel de humo-?
¿El presupuesto del proyecto permite mayores costos de materiales?
¿Existen restricciones en los códigos eléctricos locales?
Recomendaciones generales:
Instalaciones comerciales estándar, interiores y secas →cable MC
Instalaciones húmedas, exigentes o-de larga duración →Cable de chaqueta MC
El cable MC y el cable MC Jacket no son productos de la competencia, sino soluciones complementarias diseñadas para diferentes entornos.
El cable MC estándar enfatiza la eficiencia, la economía y el cumplimiento de códigos, mientras que el cable MC Jacket mejora la resistencia ambiental y la durabilidad-a largo plazo.
Para ingenieros, contratistas y profesionales de adquisiciones, comprender las diferencias estructurales y de rendimiento decable revestido de metales fundamental para garantizar la seguridad, el cumplimiento y la confiabilidad del sistema eléctrico.
