La selección de cables juega un papel crucial en la seguridad, la durabilidad y la eficiencia de la construcción en el cableado de potencia ** Cable revestido de metal (cable MC) y el cable NM son dos tipos comunes de cables, con diferencias significativas en la estructura, escenarios de aplicación y rendimiento

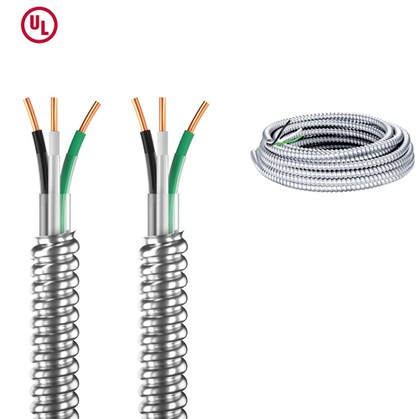

1. Que esCable de MC?
El cable MC es un tipo de cable con una vaina de metal, típicamente compuesta de las siguientes partes:
Conductor: generalmente hecho de materiales de cobre o aluminio, de conformidad con los estándares eléctricos.
Capa de aislamiento: utilizando materiales termoplásticos como polietileno reticulado (XLPE) o PVC para proporcionar un buen rendimiento de aislamiento eléctrico.
Clado de metal: una capa de armadura de metal hecha de aluminio o acero galvanizado proporciona protección mecánica adicional y funciones de blindaje electromagnético.
Chaqueta (opcional): en algunos cables MC, se puede incluir una capa adicional de chaqueta para mejorar la impermeabilización, la resistencia al fuego o la resistencia a la corrosión química.
Los cables MC se usan comúnmente en entornos comerciales, industriales y edificios que requieren alta seguridad, y sus vainas metálicas proporcionan mejores capacidades y protección anti-interferencia.
2. Que esCable nm?
Cable no metálico, se refiere a cables sin vainas de metal, como cables NM-B, cables Thhn, cables UF-B, etc. Por lo general, consisten en las siguientes partes:
Conductor: conductores de cobre o aluminio, de conformidad con los estándares eléctricos.
Capa de aislamiento: use materiales como PVC o XLPE.
Chaqueta: utilizando materiales no metálicos como PVC, nylon, etc., para proporcionar protección mecánica y ambiental básica.
Los cables NM se utilizan principalmente para el cableado residencial y las aplicaciones comerciales ligeras porque son más fáciles de instalar y tienen costos relativamente más bajos.
3. Las principales diferencias entre cables MC y cables NM
3.1 Diferencias estructurales
| característica | Cable de MC | Cable nm |
| Vaina exterior | Puede tener una vaina de metal (aluminio o acero) | Uso de PVC o vaina de nylon sin protección de metal |
| Protección mecánica | Tiene una fuerte resistencia al impacto y capacidades de protección | Capacidad protectora débil y susceptible al daño físico |
| Habilidad de blindaje | La vaina de metal puede proporcionar un buen blindaje de interferencia electromagnética | Sin función de blindaje, susceptible a la interferencia electromagnética |
3.2 Diferencias en escenarios de aplicación
| Escenarios de aplicación | Cable de MC | Cable nm |
| Cableado residencial | Se puede utilizar para fines residenciales, pero generalmente tiene un costo más alto | Ampliamente utilizado para el cableado residencial |
| Edificios comerciales | Ampliamente utilizado en oficinas, centros comerciales, hoteles, etc. | Adecuado para algunos entornos comerciales ligeros |
| Entorno industrial | Adecuado para entornos de alta carga y alta interferencia | No es adecuado para entornos de alta carga o alta interferencia |
| Ambiente húmedo | Algunos cables MC se pueden usar en entornos húmedos | Los cables NM generalmente no son adecuados para ambientes húmedos |
3.3 Diferencias entre la construcción y la instalación
Los cables MC pueden expuestos directamente a la instalación sin la necesidad de una protección de conductos adicional, mientras que los cables regulares generalmente requieren penetración en los conductos de PVC o metal.
Los cables ordinarios son más fáciles de cortar y enrutar porque son más ligeros y suaves, mientras que los cables MC requieren una mayor fuerza para la flexión e instalación debido a la presencia de vainas metálicas.
3.4 Comparación de especificaciones típicas
Las especificaciones comunes de cable de MC en el mercado incluyen:
12 2 Cable MC: adecuado para circuitos 15A, utilizados principalmente para iluminación y cableado de socket ordinario.
6 3 Cable MC: adecuado para equipos de alta potencia, como calentadores de agua o grandes motores eléctricos.
12 3 Cable MC: adecuado para circuitos trifásicos o sistemas de iluminación que requieren interruptores de control duales.
10 2 Cable MC: adecuado para circuitos 30A, como aire acondicionado y calentadores de agua eléctricos.
10 3 Cable MC: adecuado para equipos de 240 V, típicamente utilizados para estufas y secadoras eléctricas.
8 3 Cable MC: adecuado para circuitos 50A, como estaciones de carga de vehículos eléctricos.
6 2 MC Cable: adecuado para equipos de alta potencia 60A.
8 2 MC Cable: adecuado para circuitos 40A, como equipos de cocina comerciales.
12 4 MC Cable: adecuado para sistemas de energía que requieren múltiples líneas de fase.
4 3 Cable MC: adecuado para sistemas de energía trifásicos de alta carga.
4. Conclusión
Los cables MC y los cables ordinarios tienen sus propias ventajas y desventajas, y son adecuadas para diferentes escenarios de aplicación. Para los entornos comerciales e industriales que requieren alta seguridad, protección mecánica fuerte y blindaje electromagnético, los cables MC son una mejor opción, mientras que en las aplicaciones comerciales residenciales y ligeras, los cables ordinarios son más comunes debido a su bajo costo y fácil instalación.
Al seleccionar los cables, se debe considerar integral a los requisitos de carga, factores ambientales, costos de construcción y otros aspectos para garantizar la coexistencia de la seguridad y la economía. Si se necesita una protección mecánica adicional y una mayor durabilidad, el cable MC es sin duda una mejor opción.
