Seleccionar el cable adecuado para su sistema de paneles solares es una decisión crítica que afecta la eficiencia, la seguridad y la longevidad de su instalación. Los cables solares, como H1Z2Z2-K y PV1-F, están diseñados específicamente para satisfacer las demandas de los sistemas fotovoltaicos (PV). Estos cables están diseñados para soportar el alto voltaje, la corriente y las tensiones ambientales inherentes a los sistemas de energía solar.
En este artículo, exploraremos los tipos de cables solares, incluidos H1Z2Z2-K y PV1-F, y brindaremos orientación para elegir la opción más adecuada para su instalación solar.
¿Qué es un cable solar?
A El cable solar, también conocido como cable fotovoltaico, es un cable eléctrico especializado diseñado para interconectar paneles solares, inversores y otros componentes del sistema. Estos cables están diseñados para funcionar de manera eficiente en entornos exteriores, brindando un rendimiento a largo plazo en condiciones extremas.
Características clave de los cables solares:
Alta durabilidad:Resiste temperaturas extremas, exposición a los rayos UV y estrés mecánico.
Eficiencia Eléctrica:Baja resistencia para minimizar las pérdidas de energía.
Resistencia al clima y al fuego:Diseñado para uso en exteriores con materiales ignífugos y resistentes a la intemperie.
Cumplimiento de seguridad:Cumple con los estándares internacionales de seguridad y rendimiento.
Tipos de cables solares
1. Cables H1Z2Z2-K

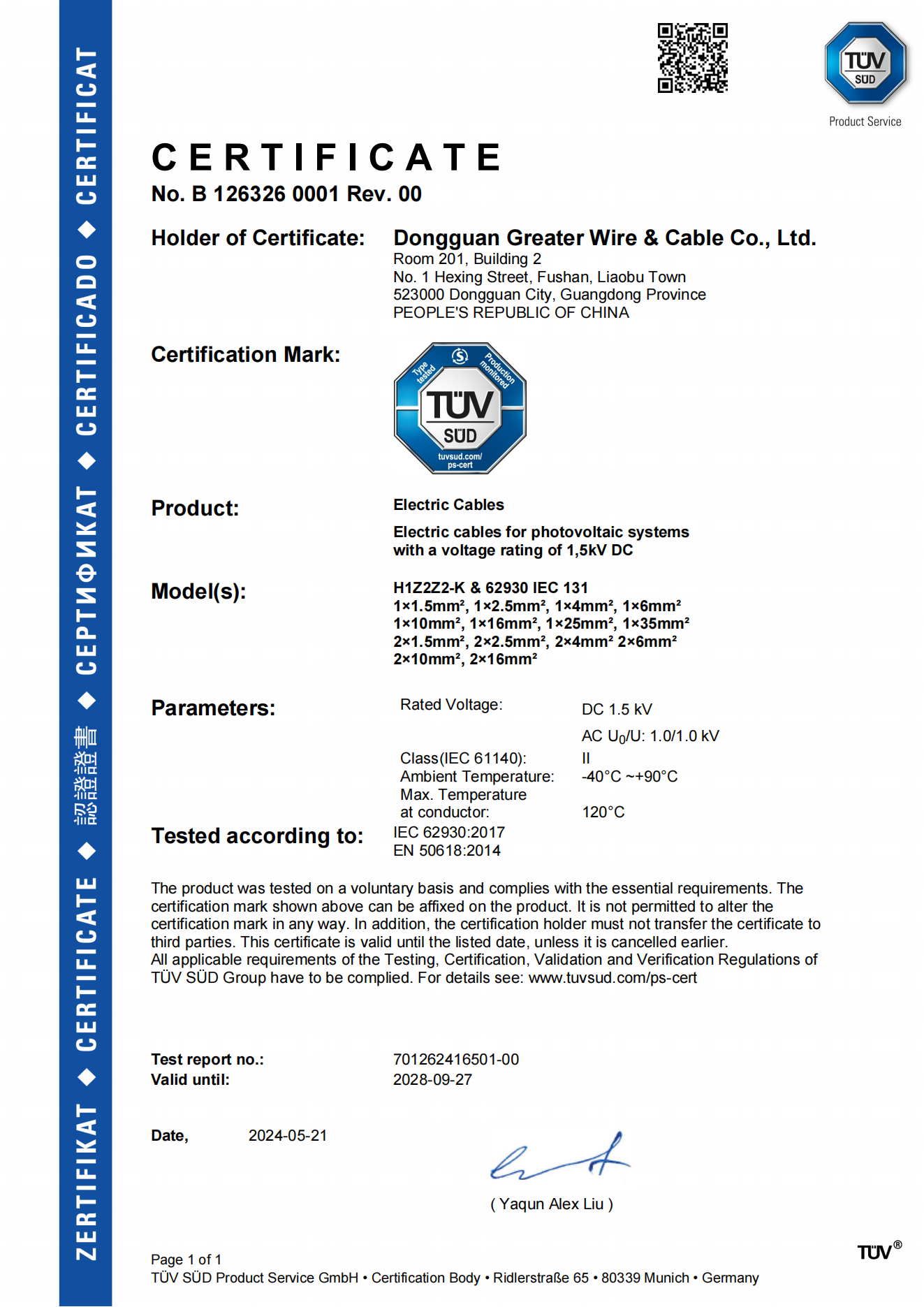

El cable H1Z2Z2-K es el último estándar para cables fotovoltaicos y cumple con los rigurosos requisitos de EN 50618. Es muy duradero e ideal para instalaciones solares modernas de alto voltaje.
Características:
Material de aislamiento:Polietileno reticulado (XLPE), que garantiza resistencia a altas temperaturas y resistencia mecánica.
Material conductor:Cobre estañado, que ofrece excelente conductividad y resistencia a la corrosión.
Clasificación de voltaje:1,5 kV CC, adecuado para sistemas fotovoltaicos de alta capacidad.
Cumplimiento de estándares:EN 50618 e IEC 62930.
Aplicaciones:Utilizado en sistemas solares residenciales, comerciales y de escala de servicios públicos.
Los cables H1Z2Z2-K se consideran el estándar de oro para instalaciones solares debido a su mayor durabilidad y eficiencia en la transferencia de energía.
2. Cables FV1-F
El cable PV1-F, un estándar anterior en la industria solar, sigue siendo ampliamente utilizado por su confiabilidad y flexibilidad. Aunque ha sido parcialmente reemplazado por H1Z2Z2-K, PV1-F sigue siendo una opción viable para muchas aplicaciones.
Características:
Material de aislamiento:Compuestos retardantes de llama libres de halógenos (HFFR).
Clasificación de voltaje:1,0 kV CC, lo que lo hace adecuado para sistemas de escala baja a media.
Material conductor:Cobre estañado para un rendimiento robusto en ambientes exteriores.
Flexibilidad:Excelente para instalaciones que requieran maniobrabilidad.
Cumplimiento de estándares:Certificado TÜV, lo que garantiza una alta seguridad y rendimiento.
3. Cables Fotovoltaicos Generales
A cable fotovoltaicoes un término general que abarca H1Z2Z2-K, PV1-F y otros cables solares. Estos cables están diseñados para cumplir con los requisitos únicos de los sistemas de energía solar, brindando durabilidad, seguridad y eficiencia.
Características de los Cables Fotovoltaicos:
Resistencia a los rayos UV y al ozono.
Propiedades ignífugas para seguridad contra incendios.
Compatibilidad con conectores estándar como MC4.
Larga vida útil bajo exposición continua a elementos exteriores.
Comparando H1Z2Z2-K y PV1-F
| Característica | H1Z2Z2-K | PV1-F |
|---|---|---|
| Clasificación de voltaje | 1,5 kV CC | 1.0 kV CC |
| Durabilidad | Mayor resistencia a condiciones extremas | Fiable para la mayoría de los entornos |
| Aislamiento | Polietileno reticulado (XLPE) | Retardante de llama libre de halógenos (HFFR) |
| Aplicaciones | Sistemas de alto voltaje a gran escala. | Sistemas de pequeña y mediana escala |
| Estándares | EN 50618 | Certificado TÜV |
Si bien ambos cables son excelentes opciones para instalaciones solares, se prefiere H1Z2Z2-K para sistemas modernos debido a sus características avanzadas y su mayor voltaje nominal.
Factores a considerar al elegir un cable solar
Requisitos de voltaje y corriente:
Haga coincidir la clasificación de voltaje del cable con las especificaciones de su sistema.
Para sistemas de alto voltaje, opte por cables H1Z2Z2-K.
Condiciones ambientales:
Evalúe el entorno de instalación en busca de exposición a los rayos UV, temperaturas extremas y tensión mecánica.
Tanto H1Z2Z2-K como PV1-F ofrecen una excelente resistencia a las condiciones exteriores.
Cumplimiento de Normas:
Asegúrese de que el cable cumpla con los estándares de la industria, como EN 50618 (para H1Z2Z2-K) o la certificación TÜV (para PV1-F).
Tamaño del sistema:
Para sistemas a escala de servicios públicos, H1Z2Z2-K es la opción ideal debido a su mayor capacidad de voltaje.
PV1-F es adecuado para sistemas más pequeños o para modernizar instalaciones antiguas.
Longitud del cable y caída de voltaje:
Los cables más largos pueden provocar una caída de voltaje, lo que reduce la eficiencia del sistema.
Elija cables con baja resistencia y planifique diseños para minimizar longitudes innecesarias.
Aplicaciones de cables solares
Los cables solares son versátiles y se utilizan en varias partes de un sistema fotovoltaico:
Interconexiones de módulos:Conecte paneles solares individuales para formar una disposición en serie o en paralelo.
Conexión del panel al inversor:Transporte energía CC desde paneles solares a inversores para conversión a CA.
Sistemas de baterías:En configuraciones fuera de la red, los cables conectan las baterías a los controladores de carga.
Conexión a tierra y seguridad:Proporcione conexión a tierra para el sistema para protegerlo contra fallas eléctricas.
Mejores prácticas de instalación
Enrutamiento adecuado:Evite curvas cerradas y asegúrese de que los cables estén asegurados con clips adecuados.
Protección:Utilice conductos o bandejas de cables para proteger los cables contra daños mecánicos.
Compatibilidad:Haga coincidir los conectores de cable (por ejemplo, MC4) con los componentes del sistema para una integración perfecta.
Mantenimiento regular:Inspeccione los cables periódicamente para detectar signos de desgaste, corrosión o daños.
