Cables de voltaje medio (Los cables MV) son cables de alimentación especialmente diseñados diseñados para transmitir electricidad a voltajes que generalmente varían de 1kV a 35kV. Sirven como un vínculo crucial entre las líneas de transmisión de alto voltaje y los sistemas de distribución de bajo voltaje, lo que los hace esenciales para alimentar instalaciones industriales, proyectos de infraestructura, sistemas de energía renovable y redes de servicios públicos.
Con el fabricante de alambre mayor, nuestros cables MV se fabrican para cumplir con los estándares UL 1072, SAA, IEC e IEEE. En este blog, presentamos principalmente los estándares de cable de voltaje medio en diferentes regiones.
2. Normas de cable de voltaje medio

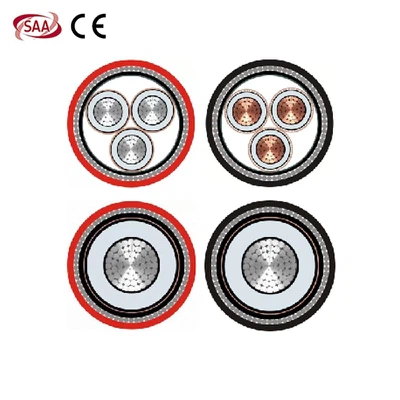

2.1 Descripción general del cable de voltaje medio SAA (AS/NZS 1429.1 Cumplante)
Cables de voltaje medioCertificado a AS/NZS 1429.1 para Oceanía (Australia, Nueva Zelanda y áreas o países circundantes). Construido con aislamiento XLPE, conductores de cobre o aluminio, y vainas externas opcionales resistentes a las termitas, estos cables ofrecen un rendimiento superior en entornos hostiles. Cuentan con resistencia a los rayos UV, durabilidad química y revestimiento de emisiones de baja fumación, retardante de fuego, lo que los hace ideales para instalaciones subterráneas, conductos e exteriores. Disponible en voltajes de 1.9/3.3kV a 19/33kV, estos cables cumplen con todos los estándares clave de seguridad SAA, térmicos y eléctricos.
AS/NZS Cable de voltaje medio estándar de dolor único estándar
AS/NZS estándar de tres dolor de voltaje de voltaje de tres dolor
2.2 UL estándar MV-90 y MV-105 Descripción general del cable (compatible con UL 1072)
Los cables de voltaje medio MV-90 y MV-105 están diseñados para una distribución de energía confiable, con la diferencia principal en sus calificaciones térmicas y resiliencia ambiental. Principalmente utilizado en América del Norte y regiones o países latinoamericanos. Los cables MV-90 están clasificados para una operación continua de 90 grados y son adecuadas para aplicaciones industriales y comerciales estándar, a menudo utilizando aislamiento EPR o THERMOSET CPE. Están disponibles en construcciones no blancas o blindadas (LCS). En contraste, los cables MV-105 admiten una operación continua de 105 grados y están construidas para entornos más exigentes, ofreciendo una mayor resistencia a la humedad, los productos químicos, la luz solar y el estrés mecánico. Estos cables generalmente cuentan con cinta de cobre o blindaje de alambre y son ideales para entierro directo, conductos, bandejas e instalaciones al aire libre. Ambos tipos cumplen con los estándares de la industria UL 1072. Se prefiere MV-105 para sistemas de mayor carga e infraestructura crítica que requiere un rendimiento a largo plazo en condiciones duras.
MV 90 y MV 105 CableLos tipos se fabrican siguiendo los estándares de la industria, como:
• UL 1072: cables de potencia de voltaje medio de gobierno utilizados en circuitos de distribución,
• ICEA S-93-639 / NEMA WC 74-Cubriendo los requisitos de construcción y rendimiento para cables de 5kV a 46kV,
• IEEE 383 o IEEE 1202 - Estándares de prueba de llama (según corresponda),
• AEIC CS8: para cables con aislamiento extruido y blindaje.
Cable de MV 90 y MV 105 de un solo núcleo
3 núcleo MV 90 y MV 105 Cable
2.3 Descripción general del cable de voltaje medio estándar de IEC
Los cables de potencia de voltaje medio utilizan aislamiento XLPE de alta pureza sobre conductores de cobre o aluminio de clase 2 IEC 60228, fabricados con estándares IEC 60502‑2 para admitir clases de voltaje de hasta 36 kV. Con un rendimiento dieléctrico y térmico sobresaliente (90 grados continuos, 250 grados de circuito corto), estos cables ofrecen baja capacitancia, bajas pérdidas y confiabilidad a largo plazo. Vienen en configuraciones de un solo núcleo o tres núcleos con capas semiconductivas extruidas, cinta de cobre/blindaje de alambre y armadura opcional o bloqueo de agua. Las tablas integrales de relación corriente y los factores de reducción explican las condiciones ambientales, del suelo, la profundidad y de la agrupación, mientras que los límites mecánicos y las clasificaciones de cortocircuito aseguran un diseño seguro. Las características de instalación incluyen límites de radio de flexión definidos y parámetros de manejo de almacenamiento en frío, además de chaquetas opcionales-retardantes de llama, sin halógenos o resistentes a los roedores para entornos exigentes.
3. Construcción del cable de voltaje medio
Los cables de voltaje medio (MV) se construyen con un diseño de múltiples capas para proteger la seguridad eléctrica, la resistencia mecánica y la confiabilidad a largo plazo. Si bien los principios estructurales centrales siguen siendo consistentes en los estándares globales, existen variaciones regionales basadas en los estándares SAA, UL/ICEA e IEC.
3.1. Conductor
Todos los estándares son típicamente una construcción de un solo núcleo o 3 núcleo y especifican conductores de cobre o aluminio varados de clase 2.
• SAA/AS/NZS 1429.1: requiere el cumplimiento de AS/NZS 1125.
• UL 1072 / ICEA S-93-639 / NEMA WC 74: Use conductores recocidos o comprimidos.
• IEC 60502-2: requiere conductores varados de clase 2 según IEC 60228.
3.2. Pantalla del conductor
Una capa extruida semi-conductiva rodea al conductor para controlar el campo eléctrico y eliminar la descarga de corona. Esto es obligatorio en:
• SAA: compuesto semiconductor típicamente extruido.
• UL/ICEA: puede variar según el tipo de cable, pero a menudo incluye esta capa en construcciones blindadas.
• IEC: obligatorio para todos los cables mayores o igual a 3.6/6kV.
3.3. Capa de aislamiento
El aislamiento suele ser XLPE (polietileno reticulado) o EPR (caucho de etileno propileno), seleccionado para alta resistencia dieléctrica y resistencia al calor.
• SAA: permite el aislamiento XLPE o EPR con una calificación continua de 90 grados, hasta 105 grados para aplicaciones especiales.
• UL MV-90 / MV-105: Define el rendimiento térmico: MV-90 para 90 grados, MV-105 para operación continua de 105 grados.
• IEC: típicamente aislamiento XLPE de 90 grados, clasificación de cortocircuito de hasta 250 grados.
3.4. Pantalla de aislamiento
Otra capa semi-conductora se extruye sobre el aislamiento para mantener el control de campo e interfaz con la pantalla metálica. Requerido por todos los estándares para cables MV protegidos. IEC y SAA especifican pantallas de aislamiento unidas o strippables dependiendo de la aplicación.
3.5. Pantalla metálica
Utilizado para el control de la corriente de conexión a tierra y fallas, comúnmente implementado como:
• cables de cobre + cinta de cobre (IEC, SAA)
• Cinta de cobre helicoidal o neutral concéntrico (UL/ICEA)
• UL a menudo utiliza construcciones concéntricas neutrales (CN) para redes de distribución de energía.
3.6. Bloqueo de agua (opcional)
• IEC/SAA: puede incluir cintas o polvos en ole y polvos (diseño de núcleo seco) para evitar la entrada de humedad.
• UL/ICEA: bloqueo de agua opcional pero común para cables de entierro directo.
3.7. Ropa de cama / vaina interna (opcional)
Presente cuando se aplica la armadura, hecha de compuestos PVC, termoplásticos o LSZH. Actúa como una ropa de cama entre aislamiento y armadura.
3.8. Armadura (opcional)
Para protección mecánica en entornos hostiles:
• SAA: permite armadura de alambre de aluminio (AWA) o armadura de alambre de acero (SWA).
• UL: puede incluir armadura entrelazada (cables de tipo MC).
• IEC: cinta de acero o armadura de alambre, dependiendo del tipo de cable y el entorno.
3.9. Vaina exterior / chaqueta
La capa final, proporciona protección ambiental y mecánica.
• SAA: PVC, HDPE o LSZH; Nylon anti-termita 12 opcional.
• UL/ICEA: chaquetas CPE o PVC; A menudo la luz solar y el aceite resistente.
• IEC: PE, PVC o LSZH; Versiones de retardantes de llama disponibles por IEC 60332.
4. Aplicaciones de cables de voltaje de medio
Los cables de voltaje medio se utilizan ampliamente en sistemas de energía que operan entre 1KV y 35kV, jugando un papel fundamental en la distribución confiable de electricidad en diversas industrias e infraestructura. Estos cables se instalan comúnmente en redes de servicios públicos, complejos industriales y edificios comerciales para transmitir energía entre subestaciones, transformadores y equipos de usuario final. Su construcción robusta los hace adecuados para instalaciones subterráneas, bandejas de cables y sistemas de conductos en redes urbanas. Los cables de voltaje medio también se utilizan ampliamente en proyectos de energía renovable, como granjas solares y plantas de energía eólica, que conectan las unidades de generación con los sistemas de distribución. En entornos de alta demanda, como aeropuertos, hospitales, centros de datos y operaciones mineras, los cables de MV garantizan una entrega de energía continua y segura, incluso bajo estrés térmico, mecánico o químico. Gracias a los materiales avanzados de aislamiento, el blindaje metálico y la armadura opcional, los cables MV están diseñados para funcionar de manera confiable en condiciones duras, incluidas áreas propensas a la humedad, atmósferas corrosivas y zonas de riesgo de fuego.
Dongguan Greater Wire & Cable Co., Ltd., nos enorgullece entregar cables de voltaje medio que cumplan con los más altos estándares internacionales. Con la certificación completa bajo SAA para Oceanía, la certificación UL para América del Norte y América Latina, y el cumplimiento de CE para los mercados europeos, africanos u otros mercados, se confía en nuestros cables MV para el rendimiento, la seguridad y la confiabilidad global. Ya sea que su proyecto requiere un cumplimiento regional estricto o soluciones duraderas para entornos exigentes, un mayor cable es su socio confiable. Contáctenos hoy para discutir sus especificaciones o solicitar una solución personalizada adaptada a las necesidades de su industria.
