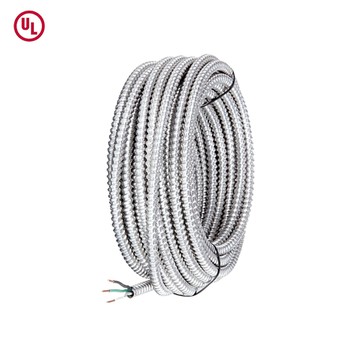

1. Introducción aCable revestido de metal
Cable revestido de metal(Cable MC para abreviar) es un tipo de cable con una vaina de metal, ampliamente utilizada en campos industriales, comerciales y residenciales para proporcionar transmisión confiable de potencia y señal. Los cables MC son favorecidos por ingenieros y contratistas eléctricos debido a su durabilidad, alta seguridad y facilidad de instalación. Este artículo proporcionará una introducción detallada a la estructura, características, áreas de aplicación y diferencias entre los cables MC y otros cables similares.
2. Estructura deCable revestido de metal
El cable revestido de metal consiste principalmente en las siguientes partes:
Conductor: generalmente se usan conductores de cobre o aluminio, que cumplen con los estándares ASTM para garantizar una alta conductividad y durabilidad.
Aislamiento: hecho de material de polietileno reticulado (XLPE) o polímero termoplástico (PVC), proporcionando aislamiento eléctrico y resistencia al calor.
Revestimiento de metal: con materiales de aluminio o acero, sirve principalmente como protección mecánica y blindaje.
Chaqueta exterior (opcional): algunos cables MC pueden venir con una chaqueta externa adicional para proporcionar protección ambiental adicional, como resistencia a la humedad, resistencia al aceite y resistencia a los rayos UV.
3. Características deCable revestido de metal
Los cables MC tienen las siguientes características significativas:
Alta resistencia mecánica: la vaina metálica puede proteger efectivamente al conductor interno y evitar fallas eléctricas causadas por el daño físico.
Resistencia al fuego y resistencia al calor: adecuado para entornos de alta temperatura y cumple con los requisitos relevantes de protección contra incendios de NEC (Código Nacional Eléctrico).
Capacidad de blindaje electromagnético: las vainas metálicas pueden reducir la interferencia electromagnética (EMI) y son adecuadas para situaciones que requieren alta integridad de la señal.
Instalación fácil: los cables MC se pueden instalar directamente en entornos expuestos o integrarse en paredes sin la necesidad de protección adicional de tuberías, reduciendo los costos de construcción.
Resistencia a la corrosión fuerte: las vainas de aluminio o acero galvanizado tienen una buena resistencia a la corrosión y son adecuadas para ambientes húmedos o químicos.
4. Áreas de aplicación deCable revestido de metal
Debido a la multifuncionalidad de los cables MC, se usan ampliamente en los siguientes escenarios:
Instalaciones industriales: utilizado para el cableado de energía y señal, como plantas de fabricación, plantas de procesamiento y almacenes.
Edificios comerciales: sistemas de suministro de energía utilizados para edificios de oficinas, centros comerciales, hospitales y otros edificios.
Edificios residenciales: utilizado para el cableado de energía en edificios residenciales de gran altura, apartamentos y villas, especialmente en áreas que requieren protección de alta intensidad.
Entorno subterráneo o húmedo: los cables MC se pueden usar en túneles subterráneos, metros y estacionamientos subterráneos debido a sus excelentes capacidades de resistencia al agua y protección mecánica.
Centros de datos e instalaciones de comunicación: la capacidad de blindaje electromagnético los hace adecuados para salas de servidores y estaciones base de comunicación.
5. Comparación entreCable revestido de metaly otros cables
El cable MC a menudo se compara con el cable blindado (cable de CA) y el cable no metálico (cable NM):
MC Cable vs. Cable de CA:
La vaina metálica del cable MC se puede usar como conductor de conexión a tierra, mientras que la vaina del cable de CA generalmente no se puede usar directamente como una ruta de conexión a tierra.
Los cables MC son adecuados para ambientes húmedos o corrosivos, mientras que los cables de CA se utilizan principalmente en ambientes secos.
Por lo general, se permite instalar los cables MC en entornos expuestos, mientras que los escenarios de aplicación de los cables de CA son más limitados.
Cable MC vs. NM:
Los cables MC tienen mayor resistencia mecánica y capacidad de blindaje electromagnético que los cables NM.
Los cables NM solo son adecuados para ambientes secos, mientras que los cables MC son adecuados para diversos entornos, incluidas las áreas húmedas.
Los cables MC son adecuados para uso comercial e industrial, mientras que los cables NM se utilizan principalmente en edificios residenciales.
6. Instalación y especificaciones de cables MC
Al instalar cables MC, es necesario seguir NEC (Código Eléctrico Nacional) y regulaciones eléctricas locales. En términos generales, los cables MC se pueden instalar de las siguientes maneras:
Instalación de exposición directa: debido a la robusta vaina de metal de los cables MC, se pueden colocar directamente en paredes o techos sin la necesidad de una protección adicional de la tubería.
Instalación integrada: se puede instalar dentro de las paredes o pisos de concreto, adecuado para proyectos ocultos.
Instalación a través del conducto: en ciertas situaciones en las que se requiere protección adicional, los cables MC se pueden enhebrar en un conducto de metal o PVC.
Instalación al aire libre: se requieren cables MC con vainas externas impermeables para prevenir los efectos de la humedad y la radiación ultravioleta.
7. Tendencias de desarrollo futuras
Con el desarrollo continuo de la tecnología eléctrica de construcción, la tasa de utilización de los cables MC aumentará aún más. Las posibles instrucciones de desarrollo futuro incluyen:
Resistencia al fuego más alta: desarrolle cables MC con calificaciones de temperatura más altas para cumplir con los requisitos ambientales extremos.
Aplicación inteligente: Combinar tecnología de Internet de las cosas (IoT) para monitorear el estado de salud de los cables y mejorar la seguridad del sistema.
Materiales amigables con el medio ambiente: utilizando materiales reciclables o procesos de producción baja en carbono para cumplir con los requisitos de desarrollo sostenible.
Cable revestido de metalse han convertido en una opción importante para la construcción moderna y el cableado industrial debido a su robusta vaina de metal, alta seguridad y adaptabilidad a varios entornos. En comparación con los cables tradicionales de CA y NM, los cables MC tienen ventajas significativas en la durabilidad, el blindaje electromagnético y la flexibilidad de la instalación. Con el avance de la tecnología y el crecimiento de la demanda del mercado, los cables MC desempeñarán un papel cada vez más importante en la industria eléctrica.
