Los cables blindados se utilizan ampliamente en varios entornos que requieren protección mecánica de los cables en los campos de los sistemas de energía y la automatización industrial. SWA (alambre de acero blindado) y SWB (alambre de acero trenzado) son dos tipos comunes de cables blindados. Aunque solo difieren en una palabra en el nombre, existen diferencias significativas en sus características estructurales, indicadores de rendimiento y entornos aplicables.
1, Descripción general de los cables blindados
1.1 ¿Qué es el cable blindado?
El cable blindado se refiere a un tipo de cable en el que se envuelve una capa de armadura de metal alrededor de la estructura básica de aislamiento del cable para mejorar sus propiedades mecánicas, resistencia a la compresión y capacidades de protección. La capa de armadura generalmente está hecha de tira de acero o alambre de acero, y sus funciones principales incluyen:
Mejorar la resistencia a la tracción y la compresión;
Mejorar la capacidad de resistir el daño mecánico;
Evitar interferencia electromagnética externa;
Proporcione un cierto grado de protección contra las mordeduras de roedores y hormigas.
Según los diferentes métodos estructurales de la capa de armadura, las formas de armadura comunes incluyen armadura de tira de acero, armadura de alambre de acero, armadura trenzada, etc. Entre ellas, la armadura de alambre de acero se divide en dos formas: devanado de alambre de acero de una sola cadena y trenzas de alambre de acero, correspondientes a los cables SWA y SWB, respectivamente.
1.2 Reglas de nombres para cables blindados
En los estándares británicos, SWA y SWB son comúnmente abreviados términos utilizados para indicar diferentes formas de estructuras de armadura:
SWA: alambre de acero blindado, Se refiere a la armadura de alambre de acero (generalmente una sola capa de alambre de acero envuelta).
SWB: alambre de acero trenzado,Se refiere a la armadura trenzada de alambre de acero (es decir, cables de acero dispuestos de manera escalonada de manera trenzada).
Aunque ambos usan alambre de acero como material de armadura en su estructura, existen diferencias significativas en el diseño y la artesanía, lo que resulta en diferentes características de rendimiento.
2,Cable blindado SWAExplicación detallada

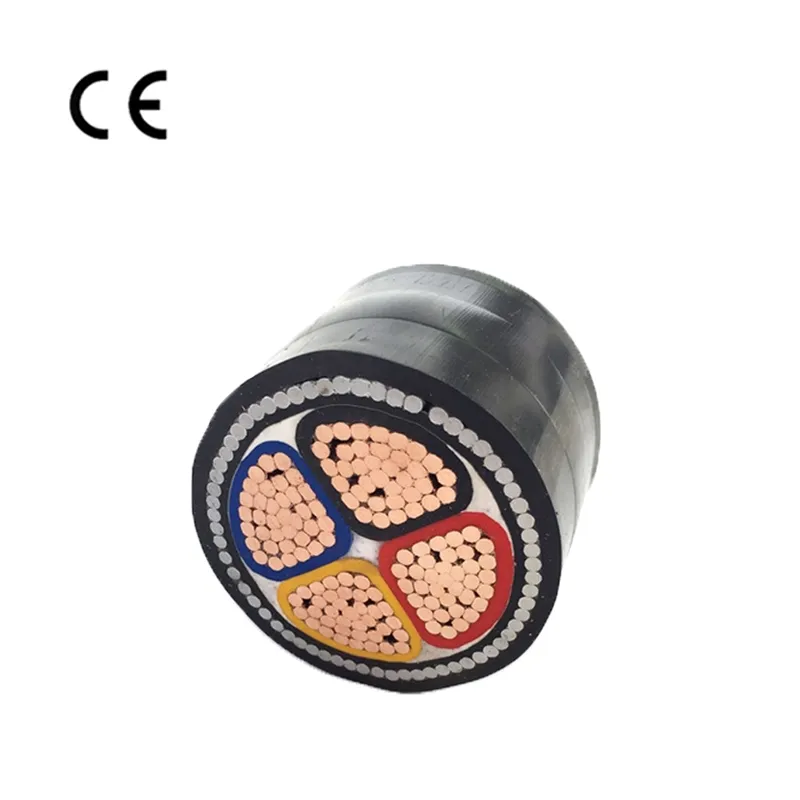

El cable SWA, también conocido como cable blindado de alambre de acero, representa un cable blindado de alambre de acero. Este tipo de cable es conocido por su durabilidad y robustez, especialmente en entornos hostiles donde puede proporcionar una protección mecánica adicional mientras mantiene un cierto grado de flexibilidad. Los cables blindados de alambre de acero se usan típicamente en aplicaciones que requieren una alta protección mecánica, como el entierro directo o los entornos que requieren resistencia a la presión y la tensión externos. Su estructura incluye armadura de alambre de acero, diseñada para proporcionar protección mecánica adicional y mejorar la durabilidad del cable.
2.1 Composición estructural
Los cables blindados SWA generalmente consisten en las siguientes partes:
Conductor: generalmente hecho de material de cobre o aluminio;
Capa de aislamiento: se usa comúnmente el polietileno reticulado (XLPE) o el cloruro de polivinilo (PVC);
Vaina interna (capa protectora): para la protección de la capa interna, comúnmente hecha de PVC;
Capa de armadura: una capa de alambre de acero galvanizado de herida unidireccional;
Varela externa: la capa más externa de todo el cable, generalmente hecha de material de PVC negro, con ciertas capacidades impermeables, resistentes a los rayos UV y resistentes a la corrosión.
2.2 Características principales
Fuerte resistencia a la compresión: debido a la disposición apretada del devanado de alambre de acero, los cables SWA tienen más ventajas en los ambientes de colocación vertical o presión pesada;
Alta resistencia mecánica: adecuado para entierros subterráneos o ambientes industriales que frecuentemente se ven afectados por fuerzas externas;
No es fácil doblar: la estructura de devanado de alambre de acero limita su flexibilidad, lo que hace que sea inconveniente usar en espacios pequeños y situaciones que requieren múltiples giros;
Mal blindaje de interferencia electromagnética: el alambre de acero es una estructura no tejida con capacidad de blindaje relativamente limitada.
2.3 Escenarios de aplicación
Los cables SWA se usan ampliamente para:
Principales líneas de fuente de alimentación en proyectos de construcción;
Puesta de cable subterránea;
Entornos industriales pesados como petroquímicos y minería;
Áreas de alto estrés mecánico, como puentes, centrales eléctricas y subestaciones.
3, explicación detallada deCable blindado swb
El cable SWB, también conocido como cable trenzado de alambre de acero, representa el cable trenzado de alambre de acero. La característica de este cable es que tiene una capa trenzada de alambre de acero, utilizada principalmente para proporcionar protección de resistencia y interferencia electromagnética (EMI). Los cables SWB se usan típicamente en entornos industriales que requieren resistencia a la interferencia externa y proporcionan un cierto nivel de resistencia mecánica. La capa trenzada de alambre de acero no solo mejora la resistencia física del cable, sino que también reduce efectivamente la interferencia electromagnética, asegurando la transmisión de señal estable.
3.1 Composición estructural
La estructura básica del cable SWB es similar a la SWA, siendo la principal diferencia el método de tejido de la capa de armadura:
Conductor: cobre o aluminio;
Capa de aislamiento: generalmente XLPE o PVC;
Vaina interior;
Capa de armadura trenzada: compuesta de múltiples cables de acero delgados entrelazados para formar una estructura de malla de acero flexible;
Varela externa: PVC o material sin halógeno sin halógeno de humo.
3.2 Características principales
Buena flexibilidad: la estructura tejida proporciona una mayor flexibilidad, lo que facilita la dobla y el cable;
Excelente rendimiento sísmico: adecuado para la instalación en lugares con vibración frecuente o impacto mecánico;
Excelente resistencia al desgaste: la capa tejida mejora la resistencia a la fricción en cierta medida;
Rendimiento de blindaje fuerte: la estructura escalonada de alambre de acero tiene una buena capacidad de blindaje de interferencia electromagnética;
El rendimiento de la compresión es ligeramente más bajo que SWA: debido a la estructura de tejido suelto, su capacidad para resistir la presión externa es ligeramente más débil.
3.3 Escenarios de aplicación
Los cables SWB se usan comúnmente para:
Sistema de control automatizado;
Conexión del circuito de instrumentos;
Cable de alimentación del dispositivo móvil;
Armas robóticas industriales, cableado de cable del robot;
Tránsito ferroviario, equipo de puerto, etc. con vibraciones frecuentes.
4, comparación de las diferencias centrales entreCable SWAy cable SWB
| Artículo | Cable SWA | Cable swb |
| Estructura de armadura | Envuelto en alambre de acero de una sola capa | Control de acero múltiple tejido |
| flexibilidad | pobre | bien |
| Rendimiento de compresión | Fuerte | débil |
| Rendimiento de protección | general | bien |
| Resistencia al impacto mecánico | fuerte | medio |
| entorno de aplicación | Entorno subterráneo y entorno de carga pesada | Vibración frecuente, que requiere alta flexibilidad |
| Dificultad de instalación | La instalación requiere un gran espacio | Cableado fácil de instalar |
| costo | relativamente bajo | Relativamente alto |
5, Diferencias en los estándares de ejecución y procesos de fabricación
5.1 Comparación de estándares nacionales y extranjeros
El diseño y la aplicación de SWA y SWB a menudo se basan en los siguientes estándares:
Normas británicas (BS5467, BS6724);
Estándar de la Comisión Electrotécnica Internacional (IEC 60502);
Normas chinas (GB/T 12706.2, GB/T 19666, etc.);
Estándares empresariales, estándares personalizados del cliente, etc.
La estructura SWA generalmente cumple con BS5467, mientras que SWB se usa principalmente para cables de control de señales, que se refiere a estándares como BS5308.
5.2 Proceso de producción y fabricación
Los cables SWA tienen altos requisitos para el ángulo de devanado, la densidad y la uniformidad del alambre de acero blindado durante el proceso de fabricación para garantizar su rendimiento de compresión. Los cables SWB requieren equipos de tejido de alta precisión para garantizar un entrelazado incluso de alambres de acero y un diámetro exterior constante del cable, evitando daños al núcleo del cable durante la flexión.
6, ¿Cómo elegir SWA o SWB Cable blindado?
En aplicaciones prácticas, la selección de cables blindados adecuados requiere una consideración integral de los siguientes factores:
Uso del cable: recomendado para la transmisión de alimentación SWA, recomendado para la transmisión de señal SWB;
Entorno de instalación: elija SWA para entornos subterráneos o de servicio pesado, y SWB para vibraciones y dispositivos móviles;
Requisitos de resistencia mecánica: prioridad dada a SWA para una alta resistencia de carga;
Espacio de cableado y flexibilidad: se recomienda SWB para aquellos con espacio limitado y la necesidad de devanar;
Presupuesto de costos: SWA generalmente tiene costos más bajos, pero no es adecuado para situaciones flexibles.
7, tendencias de desarrollo futuras y perspectivas de aplicaciones
Con la mejora de la automatización industrial, la demanda de cables flexibles aumenta día a día. Los cables SWB, debido a su flexibilidad y rendimiento de protección, se utilizarán cada vez más en futuras aplicaciones, especialmente en campos emergentes, como la construcción de la estación base 5G, robots industriales, tránsito ferroviario y fábricas inteligentes, con amplias perspectivas.
Debido a su estabilidad, confiabilidad y alta rentabilidad, los cables SWA aún ocuparán una posición importante en las industrias tradicionales, como las redes de energía urbana, el suministro de energía de la construcción e ingeniería energética.
Al mismo tiempo, bajo la promoción de las políticas de protección del medio ambiente, ambos tipos de cables continuarán actualizándose en términos de amistad ambiental material, bajo humo y rendimiento sin halógenos, nivel de resistencia al fuego y otros aspectos.
¿Aún no estoy seguro de qué cable se adapta a su proyecto?Mayor fabricante de cablesTiene más de 30 años de experiencia en fabricación, y sus productos han aprobado UL, SAA, TUV y otras certificaciones internacionales. Si tiene alguna pregunta sobre cables u otras preguntas, ¡consulte!
