A medida que el mundo continúa prestando más atención a la energía renovable, los sistemas solares fotovoltaicos (sistemas fotovoltaicos) se han convertido en una importante solución de energía verde. Los sistemas fotovoltaicos no solo proporcionan energía limpia para edificios residenciales y comerciales, sino que también juegan un papel vital en las plantas de energía fotovoltaica a gran escala. En la conexión eléctrica de los sistemas fotovoltaicos, la selección de cables y cables solares es crucial. Aunque hay una variedad de cables y cables disponibles en el mercado, los cables y cables PV son los dos tipos más comunes, y tienen diferencias significativas en la funcionalidad, los materiales y los escenarios de aplicación.
En este artículo, discutiremos en detalle las principales diferencias entre el cable fotovoltaico (cable fotovoltaico) **, incluidas las comparaciones de sus estructuras, materiales, entorno laboral, durabilidad, etc., para ayudar a los lectores a elegir el que es adecuado para su propio alambre eléctrico del sistema fotovoltaico.
1. ¿Qué es unAlambre?
El cable THWN (calor termoplástico y recubierto de nylon resistente al agua) es un tipo común de alambre, utilizado principalmente en sistemas eléctricos de edificios, aplicaciones industriales y algunos sistemas de energía especiales. El cable THWN cumple con los estándares UL 83 y se usa ampliamente en el cableado interior y otros entornos que requieren resistencia al agua y alta resistencia a la temperatura. Las características del cable thwn incluyen:
Resistencia de alta temperatura: la vaina externa termoplástica utilizada en cables THW puede soportar temperaturas más altas y generalmente puede funcionar de manera segura a una temperatura ambiente de 90 grados.
Impermeable:La capa externa de los cables THWN está recubierta con material de nylon resistente al agua, lo que puede evitar que la humedad sea efectiva penetra en los cables, evitando así las fallas eléctricas causadas por ambientes húmedos.
Resistencia al desgaste: su capa externa tiene cierta resistencia al desgaste y es adecuada para ambientes interiores o más suaves.
Alcance de la aplicación:Los cables THWN se utilizan principalmente en aplicaciones que requieren resistencia al agua y resistencia al calor, y se usan comúnmente en el cableado eléctrico en edificios residenciales y comerciales.
2. Que esalambre fotovoltaico(Cable fotovoltaico)?

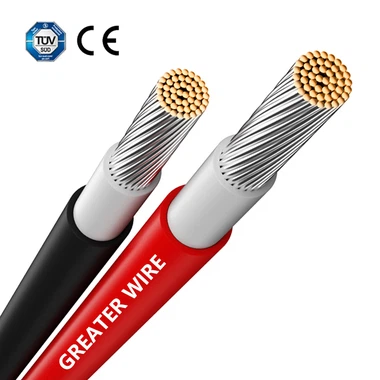

** Cable fotovoltaico (cable PV) ** es un cable especialmente diseñado para sistemas fotovoltaicos. Se utiliza principalmente para conectar paneles solares a inversores y sistemas de energía. En comparación con los cables ordinarios, los cables fotovoltaicos tienen estándares y requisitos más estrictos para adaptarse al entorno de trabajo especial de los sistemas solares. Las características de los cables fotovoltaicos incluyen:
Capacidad de transporte de alto voltaje:Los cables fotovoltaicos están diseñados para transportar los altos voltajes comunes en los sistemas fotovoltaicos, como los niveles de voltaje de 600V, 1000V o 1500 V.
Resistencia ultravioleta (UV):Los cables fotovoltaicos deben poder resistir la exposición prolongada a la luz solar directa, especialmente en entornos al aire libre. La vaina externa de los cables fotovoltaicos generalmente está hecha de materiales con una fuerte resistencia a los rayos UV, lo que puede evitar efectivamente el envejecimiento causado por la radiación UV.
Resistencia de alta temperatura y resistencia al envejecimiento:Los cables y cables solares deben poder trabajar de manera estable en entornos de alta temperatura, especialmente cerca de la superficie de los paneles solares, donde la temperatura a menudo es alta. Además, los materiales de los cables fotovoltaicos generalmente tienen una fuerte resistencia al envejecimiento.
Resistencia al agua y resistencia a la corrosión:Los cables fotovoltaicos deben tener una buena resistencia al agua y resistencia a la corrosión, especialmente cuando se exponen a ambientes al aire libre durante largos períodos de tiempo.
3. La principal diferencia entre el cable tHWN y el cable fotovoltaico (cable fotovoltaico)
3.1 Estándares de diseño y escenarios de aplicaciones
Cable thwn:El cable THWN está diseñado principalmente para instalaciones eléctricas interiores, así como algunos entornos ligeros al aire libre. Es adecuado para su uso en condiciones climáticas leves, especialmente para la transmisión de energía dentro de los edificios. En términos de entorno de uso, los cables THWN son adecuados para la transmisión de energía y la conexión del equipo, como electrodomésticos, placas de distribución eléctrica, etc.
Cables fotovoltaicos:Los cables fotovoltaicos están especialmente diseñados para sistemas fotovoltaicos y cumplen con el entorno de trabajo único de los sistemas fotovoltaicos. No solo puede soportar voltajes más altos, sino que también debe ser resistente a los rayos ultravioleta, altas temperaturas y envejecimiento. Por lo tanto, los cables fotovoltaicos a menudo se usan para la transmisión de energía desde paneles fotovoltaicos hasta inversores, baterías y otros equipos. Los cables fotovoltaicos se usan principalmente en entornos al aire libre, especialmente en lugares con exposición a largo plazo a la luz solar y las condiciones climáticas extremas.
3.2 Materiales y resistencia al clima
Material de alambre thwn:La capa externa del cable THWN generalmente está recubierta con material de nylon, que tiene una mejor resistencia al agua y una alta resistencia a la temperatura. Sin embargo, su resistencia a los rayos UV y el envejecimiento no es tan buena como la de los cables fotovoltaicos. Por lo tanto, los cables thwn son generalmente adecuados para entornos interiores más suaves o áreas protegidas.
Materiales de cables fotovoltaicos:La vaina externa de los cables fotovoltaicos generalmente está hecha de polietileno (PE) o polietileno reticulado (XLPE). Estos materiales pueden soportar una alta radiación ultravioleta, son resistentes al envejecimiento y son resistentes a las altas temperaturas y tienen un buen rendimiento cuando se usan al aire libre durante mucho tiempo. Excelente resistencia a la corrosión. Por lo tanto, los cables fotovoltaicos se consideran la mejor opción para entornos extremos, como la exposición al aire libre a la luz solar.
3.3 nivel de voltaje
Cable thwn:El cable THWN es generalmente adecuado para sistemas con niveles de voltaje de 600V y debajo. Es adecuado para su uso en sistemas eléctricos de construcción de bajo voltaje y, por lo tanto, no es adecuado para sistemas fotovoltaicos que requieren capacidades de alto voltaje.
Alambre fotovoltaico (cable fotovoltaico):El nivel de voltaje de los cables fotovoltaicos suele ser 1000V o 1500V. Especialmente en los sistemas fotovoltaicos a mayor escala, los cables fotovoltaicos deben poder soportar altos voltajes y transmisión de energía a larga distancia de paneles solares a inversores. La capacidad de carga de alto voltaje de los cables fotovoltaicos es una de sus principales características.
3.4 Requisitos de seguridad y regulación
Cable thwn:El cable thwn cumple con los estándares UL 83 y es adecuado para el cableado eléctrico general. Su diseño se centra principalmente en la transmisión de energía en hogares y edificios comerciales, particularmente en entornos secos o templados. Si bien es resistente a las altas temperaturas y al agua, tiene una resistencia UV limitada, por lo que requiere un cuidado especial al usarlo al aire libre.
Alambre fotovoltaico (cable fotovoltaico):El cable fotovoltaico debe cumplir con estándares internacionales más estrictos, como UL 4703, IEC 60216, etc. Su diseño tiene en cuenta la exposición a largo plazo a condiciones climáticas extremas, por lo que tiene una mayor seguridad y puede evitar efectivamente el envejecimiento causado por rayos ultravioletas, lluvias y altas temperaturas.
3.5 Flexibilidad y adaptabilidad
Cable thwn:El cable thwn generalmente ofrece una buena flexibilidad y facilidad de instalación debido a su vaina externa relativamente liviana y su durabilidad moderada. Es adecuado para aplicaciones interiores, pero en algunos entornos de instalación que requieren un movimiento o flexión frecuente, el cable que no siempre sea la mejor opción.
Alambre fotovoltaico (cable fotovoltaico):El cable fotovoltaico generalmente tiene una alta flexibilidad y es adecuada para entornos de instalación que requieren un radio de flexión grande. El cable fotovoltaico funciona bien en la instalación de algunos sistemas fotovoltaicos al aire libre, especialmente en entornos complejos que requieren ajustes o cableados frecuentes.
3.6 Costo e instalación
Cable thwn:El cable THWN tiene un costo relativamente bajo, fácil de instalar y es adecuado para sistemas eléctricos convencionales. Es adecuado para el cableado eléctrico convencional en hogares o edificios comerciales.
Cables fotovoltaicos (cable fotovoltaico):Dado que los cables fotovoltaicos necesitan soportar voltajes más altos, radiación ultravioleta y condiciones climáticas extremas, los materiales y los procesos de fabricación suelen ser más complejos, por lo que el costo de los cables fotovoltaicos suele ser más alto. No obstante, no hay sustituto para el rendimiento y la seguridad de los cables fotovoltaicos en los sistemas fotovoltaicos al aire libre.
4. Sugerencias para seleccionar cables thwn y cables fotovoltaicos (cable fotovoltaico)
Al elegir el cable correcto, es importante considerar algunos factores clave:
4.1 Entorno de uso
Si el cable se usa principalmente para el cableado eléctrico interior u opera en un entorno leve y no funciona a altos voltajes, el cable THWN puede ser una opción económica y práctica. Y si el cable debe usarse al aire libre, especialmente en entornos expuestos a la luz solar o la exposición a largo plazo al mal tiempo, el cable fotovoltaico (cable fotovoltaico) es una opción más adecuada.
4.2 Requisitos de voltaje
Los sistemas fotovoltaicos generalmente implican una transmisión de alto voltaje (como 1000V o 1500V), por lo que elegir cables fotovoltaicos diseñados para alto voltaje es la clave para garantizar un funcionamiento seguro y estable del sistema. El cable THWN solo es adecuado para aplicaciones de bajo voltaje (bajo 600 V) y, por lo tanto, no es adecuado para sistemas fotovoltaicos de alto voltaje.
4.3 Costo y rendimiento
Aunque el costo de los cables fotovoltaicos es mayor, su excelente resistencia UV, alta resistencia a la temperatura y resistencia al envejecimiento pueden extender efectivamente la vida útil del sistema fotovoltaico y reducir los costos de mantenimiento. En la inversión a largo plazo, puede ser más económico y más seguro elegir cables fotovoltaicos.
