1. Comprensión de xhhw y xhhw -2 cable

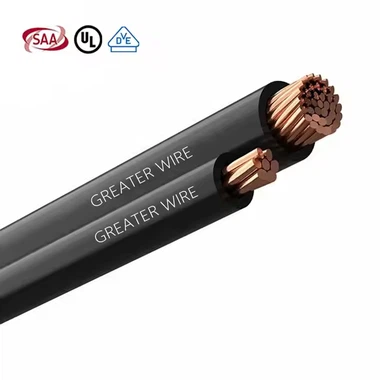

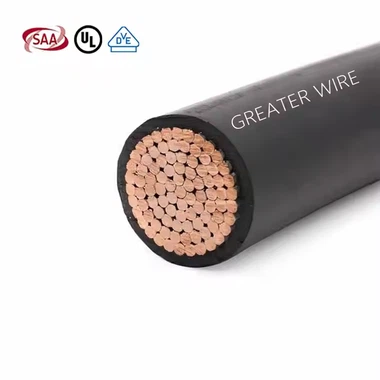

Definición y construcción
XHHW significaPolietileno reticulado (XLPE) Alto alambre resistente al calor. Es un designe de cable aislado de termoestableD por durabilidad en entornos exigentes. La variante "XHHW -2", introducida más tarde, ofrece clasificaciones de temperatura mejoradas (90 grados en ubicaciones secas y húmedas) en comparación con el XHHW original (75 grados en ubicaciones húmedas) 5. Ambos tipos usanpolietileno reticulado (XLPE)Aislamiento, que proporciona resistencia superior al calor, la humedad y la abrasión en comparación con los materiales termoplásticos como el PVC.
Especificaciones clave
Calificación de voltaje: 600 voltios (estándar).
Rango de temperatura:
XHHW: Hasta 90 grados en ubicaciones secas, 75 grados en ubicaciones húmedas.
XHHW -2: 90 grados en ambientes secos y húmedos.
Material conductor: Típicamente aluminio (AA -8000 Serie) o cobre, con una variedad optimizada para la flexibilidad.
Espesor de aislamiento: Varía según el tamaño del conductor (por ejemplo, 45–65 mils para tamaños de AWG más grandes).
2. Estándares de calificación de voltaje y cumplimiento
Normas de la industria
La clasificación de voltaje del cable XHHW se rige por múltiples estándares:
UL 44: Especifica los requisitos para los cables aislados por termoestables, incluido XHHW -2.
NEC (Código Eléctrico Nacional): Define las pautas de instalación, como NEC 310.104 para aplicaciones de conductores.
ASTM B801/B836: Cubre los estándares de conductores de aluminio.
Cumplimiento de ROHS: Asegura la seguridad ambiental al restringir las sustancias peligrosas.
Representación de voltaje (U 0/u)
Las clasificaciones de voltaje de cable a menudo se expresan comoU0/U, dónde:
U0: Voltaje nominal entre conductor y tierra (por ejemplo, 600V).
U: Voltaje nominal entre conductores (por ejemplo, 1, 000 v).
Por ejemplo, una marca de "600V/1KV" indica que el cable es adecuado para sistemas de fase a tierra de 600 V y 1KV de fase a fase.
Esta doble calificación garantiza la compatibilidad con las fluctuaciones de voltaje de la cuadrícula y las oleadas transitorias.
3. Factores que influyen en la capacidad de voltaje
Material de aislamiento
Aislamiento xlpe en xhhw -2 proporciona:
Mayor resistencia dieléctrica en comparación con PVC.
Resistencia a la degradación térmica, incluso a 90 grados.
Una menor emisión de humo durante la combustión, mejorando la seguridad.
Condición ambiental
Resistencia a la humedad: XHHW -2 El aislamiento resistente al agua permite el uso en instalaciones húmedas o subterráneas.
Temperatura: Operar a temperaturas más altas (por ejemplo, 90 grados) puede reducir ligeramente la tolerancia de voltaje con el tiempo debido al envejecimiento del aislamiento.
Tamaño del conductor y variedad

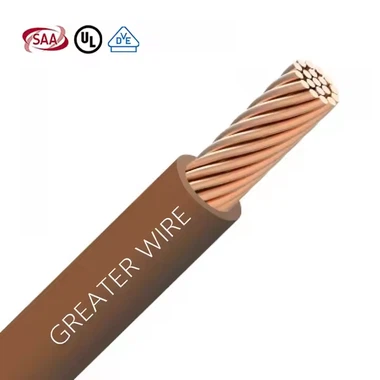

Los conductores más grandes (por ejemplo, 4/0 AWG) tienen un aislamiento más grueso para mantener la integridad de voltaje. Las especificaciones de Kris-Tech muestran un grosor de aislamiento que varía de 30 mils (para 14 AWG) a 65 mils (para 500 mcm).
4. Comparación con los cables Thhn/Thwn
Mientras XHHW -2 y Thhn/Thwn comparten una calificación de 600V, las diferencias clave incluyen:
| Parámetro | Xhhw -2/xlpe | Thhn/thwn |
|---|---|---|
| Aislamiento | Polietileno reticulado | PVC con chaqueta de nylon |
| Temperatura máxima | 90 grados (húmedo/seco) | 90 grados (thwn), 75 grados (Thhn) |
| Flexibilidad | Moderado | Más alto debido al nylon |
| Costo | Más alto | Más bajo |
| Seguridad contra incendios | Emisión de humo baja | Retardante de llama PVC |
Se prefiere XHHW -2 para entornos de alto estrés (por ejemplo, alimentadores industriales), mientras que Thhn/thwn se adapta a los proyectos sensibles a los costos.
5. Aplicaciones de XHHW -2 cable
Usos comunes
Distribución de energía: Entradas de servicio, alimentadores y circuitos de rama.
Cableado industrial: Maquinaria, paneles de control y sistemas transportadores.
Instalaciones al aire libre: Conductos, pistas subterráneas y lugares húmedos.
Estudio de caso: Nexans Euromold T-Jints
Los cables XHHW -2 de Nexans están clasificados para 600V y 90 grados, lo que los hace ideales para edificios de gran altura y entornos húmedos. Sus conductores de aluminio AA -8000 cumplen con los estándares ASTM para la flexibilidad y la conductividad.
6. Márgenes de seguridad de voltaje
Las pautas de NEC recomiendan cables operativos enMenos de o igual al 75% del voltaje nominalen condiciones normales. Las oleadas temporales (por ejemplo, 120% de la calificación) están permitidas pero no deben exceder la 1 hora8. Para un cable de 600V XHHW -2:
Uso continuo: Menos o igual a 450V.
Sobretensión a corto plazo: Menos o igual a 720V.
7. Estándares y variaciones globales
América del norte: Xhhw -2 se alinea con los estándares UL y NEC.
Europa: Cables similares (por ejemplo, RW90) pueden usar una calificación de 1kV bajo los estándares IEC.
Asia: Fabricantes como Nexans adaptan los diseños a los requisitos de la red local (por ejemplo, sistemas de 12 a 20 kV).
8. Tendencias futuras
Calificaciones de voltaje más altas: Las formulaciones XLPE emergentes pueden habilitar calificaciones 1KV+ para XHHW -2.
Sostenibilidad: Mayor uso de conductores de aluminio reciclables para cumplir con ROHS y alcanzar los estándares.
