Al seleccionar el cable eléctrico adecuado para cualquier instalación, comprender su voltaje nominal es esencial para garantizar la seguridad, el rendimiento y la confiabilidad a largo plazo. Un tipo común de cable eléctrico utilizado en aplicaciones residenciales, comerciales e industriales es el cable TPS (cable con revestimiento termoplástico). Pero una pregunta clave que surge a menudo es: "¿Cuál es el voltaje de los cables TPS?" La respuesta a esta pregunta depende de varios factores, entre ellos el tipo de cable eléctrico TPS, su construcción y su uso previsto.
En este artículo, exploraremos las clasificaciones de voltaje de los cables TPS, discutiremos cómo se determinan y veremos cómo los cables TPS planos y otras variaciones difieren en términos de capacidad de voltaje. Al final de este artículo, tendrá una comprensión integral de las capacidades de voltaje de los cables TPS y cómo elegir el cable adecuado para sus necesidades eléctricas específicas.
1. ¿Qué es un cable TPS?
Antes de profundizar en los detalles del voltaje, es importante definir primero qué es un cable TPS. Los cables TPS son un tipo de cable eléctrico comúnmente utilizado para sistemas eléctricos de baja tensión. El término TPS hace referencia al material termoplástico que se utiliza para aislar el cable, proporcionándole durabilidad, protección y resistencia a factores ambientales.
Un cable eléctrico TPS típico consta de:
Conductores: Estos son los cables internos que transportan la corriente eléctrica. Los conductores suelen estar hechos de cobre, aunque también se pueden utilizar conductores de aluminio.
Aislamiento: Cada conductor está aislado para evitar contactos accidentales y cortocircuitos. Este aislamiento suele estar hecho de un material termoplástico como PVC (cloruro de polivinilo).
Funda exterior: La funda exterior del cable TPS suele estar hecha de PVC, lo que proporciona protección adicional a los cables internos, evitando daños por humedad, impactos mecánicos y otros peligros ambientales.
Los cables TPS se utilizan comúnmente para una variedad de aplicaciones eléctricas, incluidas iluminación, distribución de energía y electrodomésticos, tanto en interiores como en exteriores.
2. Comprensión de las clasificaciones de voltaje en cables TPS
La clasificación de voltaje de un cable eléctrico es una especificación crucial que determina el voltaje máximo que el cable puede manejar de manera segura. La clasificación de voltaje garantiza que el cable no experimente roturas de aislamiento, arcos eléctricos o sobrecalentamiento en condiciones normales de funcionamiento. Los cables TPS están diseñados para cumplir con ciertos estándares de voltaje y la clasificación puede variar según el tipo específico de cable y su aplicación prevista.
Para los cables eléctricos TPS, la clasificación de voltaje generalmente se clasifica según el voltaje máximo que el cable puede transportar de manera segura. Estas clasificaciones están determinadas por el material aislante, el tamaño del conductor y la construcción general del cable.
3. Clasificación de voltaje estándar de los cables TPS
En la mayoría de los casos, los cables TPS se utilizan en sistemas de bajo voltaje y sus voltajes nominales generalmente se clasifican en las siguientes categorías:
3.1 Cable TPS con clasificación de 450/750 V
La clasificación de voltaje más común para los cables TPS es 450/750 V, lo que significa que el cable está diseñado para manejar un voltaje máximo de 450 voltios entre cualquier conductor y tierra, y 750 voltios entre dos conductores. Esta tensión nominal se utiliza normalmente en aplicaciones residenciales y comerciales ligeras.
Clasificación de 450 V: Este es el voltaje máximo que el cable puede manejar con seguridad cuando se considera un solo conductor en relación con el suelo. Este voltaje es apropiado para la mayoría de las aplicaciones domésticas y comerciales pequeñas, como circuitos de iluminación, tomas de corriente y electrodomésticos.
Clasificación de 750 V: La tensión máxima entre dos conductores del cable (vivo y neutro o vivo y vivo) puede ser de hasta 750 voltios. Esta clasificación más alta permite que el cable maneje circuitos más exigentes, como electrodomésticos, motores o equipos más grandes.
La clasificación de 450/750 V es adecuada para la mayoría de las instalaciones de cableado residencial estándar, que normalmente implican voltajes de 110 V a 240 V (en muchos países). Los cables TPS clasificados para 450/750V están diseñados para proporcionar suficiente aislamiento y protección para manejar las cargas eléctricas que se encuentran en este tipo de instalaciones.
3.2 Sistemas de Bajo Voltaje (Hasta 1000V)
En algunos casos, los cables TPS pueden estar clasificados para sistemas de bajo voltaje que pueden manejar hasta 1000 V. Estos cables se utilizan normalmente en aplicaciones industriales, comerciales y residenciales más grandes donde pueden estar involucrados equipos con mayores demandas de voltaje.
Por ejemplo, los cables eléctricos TPS clasificados para 1000 V se pueden usar en circuitos más complejos, incluidos aquellos que alimentan maquinaria, sistemas HVAC o equipos industriales. Si bien estos cables todavía se consideran cables de bajo voltaje, la clasificación más alta garantiza que puedan manejar más energía sin riesgo de falla en el aislamiento.
Sin embargo, es importante tener en cuenta que los cables clasificados para 1000 V no son los cables TPS más comunes que se encuentran en entornos residenciales típicos. Es más probable que se utilicen en aplicaciones especializadas o para circuitos con mayores demandas de energía.
4. Clasificación de voltaje de cables planos TPS

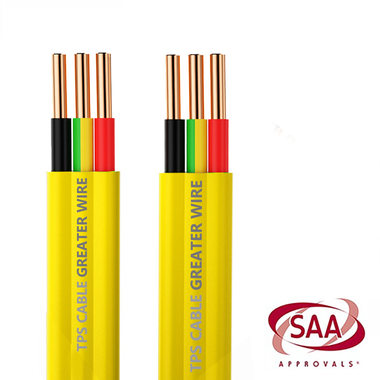

Los cables TPS planos son una variante de los cables TPS tradicionales. Estos cables tienen un perfil plano, lo que los hace ideales para instalaciones donde el espacio es limitado, como en áreas reducidas, debajo de pisos o dentro de paredes. A pesar de su forma plana, los cables TPS planos mantienen los mismos voltajes nominales que sus homólogos redondos.
4.1 Cable plano TPS de 450/750 V
Al igual que los cables TPS redondos, los cables TPS planos suelen tener una clasificación de 450/750 V en la mayoría de las instalaciones. Estos cables son adecuados para circuitos eléctricos generales, incluidos iluminación, enchufes y electrodomésticos, donde el voltaje máximo normalmente no supera los 240 V (en regiones que utilizan energía de 240 V).
4.2 Cable plano TPS de 1000 V
Algunos cables TPS planos también están clasificados para 1000 V, aunque esto se usa más comúnmente en aplicaciones industriales o comerciales de servicio pesado. Estos cables de mayor clasificación pueden soportar los mayores requisitos de energía que se encuentran en maquinaria industrial, grandes sistemas HVAC y ciertos equipos que funcionan con voltajes más altos.
El principal beneficio de los cables TPS planos en estas aplicaciones es su diseño que ahorra espacio, lo que les permite caber en espacios estrechos sin sacrificar la seguridad o el rendimiento. Esto los hace ideales para su uso en entornos de alto y bajo voltaje donde el espacio es escaso.
5. Factores que afectan la clasificación de voltaje en cables TPS
Varios factores pueden influir en la clasificación de voltaje de un cable TPS, incluidos los siguientes:
5.1 Material aislante
El factor principal que determina la tensión nominal de los cables TPS es el material de aislamiento utilizado. La mayoría de los cables TPS utilizan PVC como material aislante, que tiene excelentes propiedades aislantes y es capaz de soportar una amplia gama de voltajes. El PVC es duradero, flexible y resistente a factores ambientales como la humedad, la radiación ultravioleta y las temperaturas extremas. Sin embargo, si se requieren tensiones nominales más altas, se pueden utilizar otros materiales como XLPE (polietileno reticulado) como aislamiento para proporcionar solidez y resistencia adicionales.
5.2 Tamaño del conductor
El tamaño del conductor también afecta la tensión nominal. Los conductores más grandes tienen más superficie y generalmente pueden transportar más corriente y manejar voltajes más altos. Sin embargo, la clasificación de voltaje generalmente está determinada por el material de aislamiento más que por el tamaño del conductor. Por ejemplo, los cables TPS con conductores más grandes aún pueden tener una clasificación de 450/750 V o 1000 V, según el tipo de aislamiento y la construcción.
5.3 Construcción de cables
La construcción general del cable TPS, incluido el grosor del aislamiento, la cantidad de conductores y la funda exterior, también influye en la determinación de la tensión nominal. Por ejemplo, los cables con aislamiento más grueso o múltiples capas de revestimiento protector pueden tener tensiones nominales más altas.
6. Consideraciones de seguridad y clasificaciones de voltaje
Es fundamental elegir el cable TPS con el voltaje nominal correcto para su aplicación para garantizar la seguridad y la longevidad del sistema eléctrico. La instalación de un cable TPS que no esté clasificado para el voltaje requerido puede provocar roturas del aislamiento, sobrecalentamiento o incluso incendios eléctricos. Por eso es importante verificar cuidadosamente las especificaciones del cable antes de la instalación, especialmente cuando se trabaja con sistemas o circuitos de mayor voltaje que involucran maquinaria pesada o equipos industriales.
Además, los códigos y regulaciones eléctricos de diferentes regiones pueden tener requisitos específicos para la tensión nominal de los cables utilizados en determinadas aplicaciones. Consulte siempre con un electricista autorizado y siga los códigos de construcción locales al seleccionar cables TPS para sus instalaciones eléctricas.
