1. Definición de cable XHH
Cable xhhrepresentaPolietileno reticulado Alambre resistente al calor. La "x" representaAislamiento xlpe(polietileno reticulado), que ofrece una excelente resistencia al calor y propiedades dieléctricas. El cable XHH es un alambre de construcción de bajo voltaje, típicamente clasificado en600 voltios, y se utiliza principalmente en sistemas de distribución de energía en hogares, edificios comerciales y entornos industriales ligeros.
XHH se define bajoUL 44estándares y pertenecen a la misma familia de cable aislada de XLPE que XHHW y XHHW -2, aunque cada una tiene aplicaciones ambientales ligeramente diferentes.

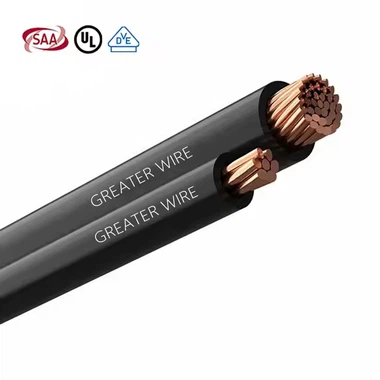

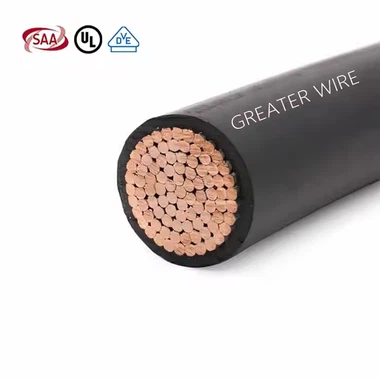

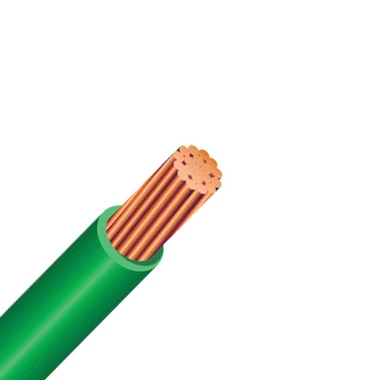

2. Construcción del cable XHH
El cable XHH consta de dos partes principales:
Conductor: Típicamentecobre, disponible en configuraciones sólidas o varadas dependiendo del tamaño del cable y las necesidades de flexibilidad.
Aislamiento: Alta calidadpolietileno reticulado (XLPE), proporcionando durabilidad y aislamiento eléctrico.
Esta estructura permite al cable XHH mantener el rendimiento incluso en entornos de alta temperatura o ligeramente húmedos.
3. Características de rendimiento clave del cable XHH
Debido a su aislamiento XLPE, el cable XHH ofrece las siguientes ventajas:
Resistencia a alta temperatura: Clasificado para la operación en hasta90 gradosen ubicaciones secas o húmedas.
Excelente resistencia a aislamiento: Reduce la fuga y mejora la seguridad.
Buena resistencia mecánica: Resistente a la abrasión y el daño físico.
Resistencia química: Resistir varios aceites y productos químicos.
Retraso de las llamas: Se encuentra con UL 44 pruebas de llama.
No es adecuado para ubicaciones húmedas o entierro directo: A diferencia de XHHW o XHHW -2, el cable XHH no es resistente al agua.
4. Comparación con otros tipos de cables
4.1 XHH vs. XHHW
| Característica | Xhh | Xhhw |
|---|---|---|
| Aislamiento | Xlpe | Xlpe |
| Calificación de temperatura | 90 grados (seco/húmedo) | 90 grados (húmedo/seco) |
| Resistencia al agua | No | Sí |
| Entierro directo | No adecuado | Adecuado |
| Aplicaciones | Seco/húmedo de interior | Interior, subterráneo o al aire libre |
Resumen: XHHW es más versátil y resistente al agua que XHH. Sin embargo, XHH es más rentable para el uso en interiores.
4.2 XHH contra Thhn
| Característica | Xhh | Thhn |
|---|---|---|
| Material de aislamiento | Xlpe | PVC + Nylon |
| Resistencia al calor | Alto | Medio |
| Retraso de la llama | Alto | Alto |
| Flexibilidad | Moderado | Alto |
| Facilidad de instalación | Moderado | Más fácil |
Resumen: Thhn es más fácil de instalar debido a la flexibilidad, mientras que XHH funciona mejor en entornos de alta temperatura.
5. Aplicaciones comunes del cable XHH
El cable XHH se usa comúnmente en las siguientes aplicaciones:
Distribución de energía enEdificios residenciales y comerciales
Circuitos de iluminación, cableado de salida y circuitos de rama
Controles de motoresy paneles industriales
Instalación enconductores, bandejas o espacios cerrados
Ejemplo de caso: distribución de energía del edificio de oficinas
En un edificio de oficinas de múltiples pisos, se usaron cables de cobre XHH 4 AWG en los principales paneles de distribución de energía. El sistema opera a 90 grados, y el entorno interior seco convirtió a XHH en la opción económica y compatible con el código ideal.
6. Guía de especificaciones y selección
| Tamaño del cable (AWG/KCMIL) | Diámetro del conductor (mm) | Ampacidad (90 grados) |
|---|---|---|
| 14 AWG | 1.63 | 25A |
| 10 AWG | 2.59 | 40A |
| 6 AWG | 4.11 | 65A |
| 2 AWG | 6.54 | 115A |
| 1/0 AWG | 8.25 | 150A |
Consejos de selección:
Base su elección encorriente de carga, longitud del circuito, ytemperatura ambiente
Para uso al aire libre o subterráneo, seleccioneXHHW o XHHW -2en cambio
En espacios ajustados que requieren flexibilidad,Thhnpuede ser un mejor ajuste
7. Normas y certificaciones
El cable XHH generalmente cumple con lo siguiente:
UL 44- Estándar de Laboratories de suscriptores para el cable de construcción
CSA- Asociación de Normas Canadienses
NEC Artículo 310- Código eléctrico nacional
Cumplimiento de ROHS-sin plomo y respetuosa con el medio ambiente
Calificación de llama FT4(opcional para algunos tipos)
8. Preguntas frecuentes
P1: ¿Se puede usar el cable XHH para instalaciones subterráneas?
R: No. XHH no está clasificado para ubicaciones húmedas o entierro directo. Elija XHHW o XHHW -2 en su lugar.
P2: ¿Cumple con ROHS de cable XHH?
R: Sí, la mayoría de los cables XHH modernos cumplen con los ROH. Consulte la etiqueta del producto para obtener confirmación.
P3: ¿Se pueden usar XHH y XHHW indistintamente?
R: Solo en entornos de interior seco. Para uso húmedo o subterráneo, es necesario XHHW.
P4: ¿XHH es adecuado para su uso en los alimentadores principales?
A: Sí. Los tamaños de cable XHH por encima de 1/0 AWG se usan comúnmente para alimentadores principales en sistemas de 600V.
P5: ¿Cuál es la clasificación de voltaje para el cable XHH?
R: La clasificación de voltaje estándar es600 voltios.
