En el campo del cableado eléctrico y la fabricación industrial, el cable no es solo el medio para transmitir electricidad, sino también un componente fundamental para garantizar la seguridad, la eficiencia y la confiabilidad-a largo plazo. Los diferentes tipos de cables varían en estructura, rendimiento y entornos aplicables. Elegir el tipo de cable incorrecto puede generar riesgos para la seguridad, mayores costos de mantenimiento o una eficiencia deficiente del sistema.
Entre los muchos cables con certificación UL-utilizados en el mercado norteamericano,THHN (recubrimiento de nailon termoplástico-resistente a altas temperaturas-)yMTW (Cable para máquina herramienta)son dos de los más comunes. A menudo se confunden entre sí porque comparten similitudes en cuanto a clasificación de voltaje y límites de temperatura. Sin embargo, están diseñados para aplicaciones muy diferentes.
Este artículo explora la pregunta:"¿Cuál es la diferencia entre THHN y MTW Wire?"Al comparar su estructura, rendimiento técnico, ventajas y escenarios de aplicación, le brindaremos una comprensión clara de cómo seleccionar el cable adecuado para su proyecto - ya sea cableado de edificios, instalación de maquinaria o automatización industrial.
Conocimientos básicos de THHN yCable MTW
¿Qué es el cable THHN?
THHN (recubrimiento de nailon termoplástico-resistente a altas temperaturas-)El cable se utiliza ampliamente en la construcción y en instalaciones eléctricas.
- Conductor: Conductor de cobre sólido o trenzado
- Aislamiento: Capa aislante de PVC
- Chaqueta: Recubrimiento exterior de nailon que agrega resistencia a la abrasión y resistencia química
- Clasificación de voltaje: 600V
- Clasificación de temperatura: 90 grados (seco), 75 grados (húmedo)
- Aplicaciones: Cableado de edificios, alimentadores, circuitos derivados, instalación de conductos y paneles de distribución.

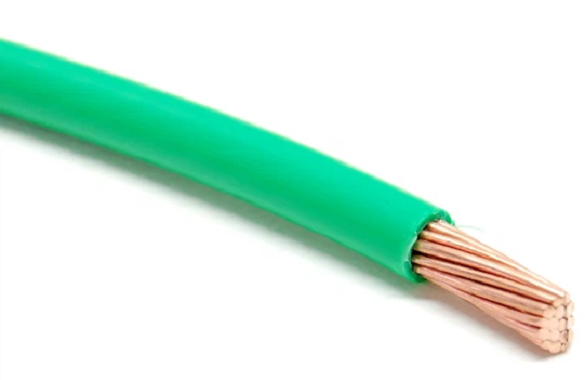

¿Qué es el cable MTW?
MTW (Cable para máquina herramienta)está diseñado específicamente para maquinaria industrial y cableado de control.
- Conductor: Cobre trenzado fino para una excelente flexibilidad
- Aislamiento: Aislamiento grueso de PVC, resistente al aceite-y a la abrasión-
- Clasificación de voltaje: 600V
- Clasificación de temperatura: 90 grados (seco), 60 grados (húmedo)
- Aplicaciones: Armarios de control, máquinas herramienta, cableado de equipos y automatización industrial.
Diferencias clave entreTHHNy MTW
| Característica | Cable THHN | Cable MTW |
|---|---|---|
| Conductor | Sólido o trenzado, relativamente rígido | Trenzado fino, muy flexible. |
| Aislamiento/Chaqueta | Aislamiento de PVC + chaqueta de nailon, resistente a productos químicos. | Aislamiento de PVC grueso, resistente al aceite y a la abrasión. |
| Temperatura | 90 grados seco/75 grados húmedo | 90 grados seco/60 grados húmedo |
| Aplicaciones | Cableado de edificios, conductos, distribución. | Maquinaria industrial, paneles de control. |
| Flexibilidad | Menos flexible, mejor para instalación fija | Altamente flexible, ideal para espacios reducidos |
| Proceso de dar un título | UL, cUL; Cumple con NEC para uso en edificios | UL, cUL; Diseñado para maquinaria industrial. |
| Ambiental | Resistente a productos químicos y abrasión. | Resistente al aceite y al impacto mecánico. |
Ventajas de THHN y MTW Wire
Ventajas del cable THHN
- El revestimiento de nailon proporciona una fuerte resistencia química y a la abrasión
- Adecuado para instalación de conductos en edificios comerciales y residenciales.
- Funciona bien en entornos de alta-temperatura (hasta 90 grados en seco)
Ventajas del cable MTW
- El conductor de hilo fino ofrece una excelente flexibilidad.
- Resistente a aceites y esfuerzos mecánicos, ideal para maquinaria.
- Fácil de instalar en espacios estrechos o complejos dentro del equipo
Características comunes entre THHN y MTW
- Ambos sonCertificado UL y cULpara los mercados de EE. UU. y Canadá
- Ambos tienen unClasificación de voltaje de 600 V
- ambos tienenClasificación de temperatura seca de 90 grados.
- Ambos son ampliamente utilizados en circuitos de control y conexiones eléctricas.
Rangos de tamaño disponibles
| Tipo de cable | Rango de tamaño común | Uso típico |
|---|---|---|
| THHN | 14 AWG – 6 AWG | Circuitos derivados, alimentadores, distribución, cableado de conductos. |
| MTW | 18 AWG – 6 AWG | Cableado de control, máquinas herramienta, motores pequeños, automatización. |
Aplicaciones prácticas por tamaño
- 18-16 AWG (MTW): Cableado de PLC, cables de señal, pequeños circuitos de control.
- 14 AWG (THHN/MTW): Circuitos de iluminación, cableado de receptáculos.
- 12 AWG (THHN/MTW): Circuitos derivados estándar, maquinaria pequeña
- 10 AWG (THHN/MTW): Aire acondicionado, cableado HVAC
- 8-6 AWG (THHN/MTW): Equipos industriales, alimentaciones de energía para gabinetes de control.
Casos de aplicación del mundo real-
Sistemas eléctricos de construcción
En una torre de oficinas de 20 pisos,alambre THHNse instaló a través de un conducto EMT para alimentar los circuitos de iluminación y receptáculos. Su funda de nailon proporcionaba protección-a largo plazo contra el desgaste y la exposición a productos químicos.
Cableado de maquinaria industrial
En el gabinete de control de una máquina CNC,alambre MTWFue elegido debido a su alta flexibilidad y resistencia al aceite. El fino trenzado facilitó mucho el recorrido dentro de espacios reducidos.
Ambientes hostiles
- Plantas/laboratorios químicos: Se prefiere THHN por su resistencia química
- Líneas de producción automatizadas: MTW es seleccionado por su flexibilidad y resistencia al aceite
Cómo elegir
- Edificios residenciales y comerciales: ElegirTHHNpara cableado de conductos, alimentadores y circuitos de distribución
- Maquinaria industrial y gabinetes de control: ElegirMTWpara cableado de equipos y conexiones flexibles
- Ambientes químicos/corrosivos: THHN es mejor para la resistencia química-a largo plazo
- Automatización y Robótica: MTW es ideal para flexiones frecuentes, vibraciones y exposición al aceite.
Ventajas de productos y servicios
EnDongguan mayor alambre y cable Co., Ltd., suministramos una amplia gama de cables con certificación UL-para satisfacer las diferentes necesidades de los clientes:
- Gama de productos: NM-B, THHN, UF-B, XHHW y más
- Proceso de dar un título: Aprobado por UL y cUL, cumple con los estándares de EE. UU. y Canadá
- Cobertura de tamaño: Gama completa desde 14 AWG – 6 AWG (y más allá)
- Capacidad de entrega: Envío rápido, compatible con pedidos grandes y pequeños
- Ventajas del servicio: Soporte técnico profesional, asistencia preventa y posventa-
- Experiencia Global: Años de experiencia en fabricación y exportación, con la confianza de socios de todo el mundo
Con estas fortalezas, nos aseguramos de que no importa el tamaño de su proyecto, recibirásoporte profesional, productos confiables y servicio eficiente.
Conclusión y contacto
Comprender las diferencias entreCable THHN y MTWes esencial para hacer la selección correcta. Si bien ambos comparten similitudes en cuanto a clasificación de voltaje y certificación, sus diferencias en flexibilidad, aislamiento y entornos de aplicación hacen que cada uno sea adecuado para diferentes escenarios.
