Elegir el tamaño correcto de cable solar o cable solar es crucial para la eficiencia, seguridad y longevidad de un sistema fotovoltaico (PV). El tamaño de los cables solares afecta directamente su capacidad para manejar corriente, resistir caídas de voltaje y soportar condiciones ambientales. En esta guía completa, exploraremos cómo determinar el tamaño de cable solar adecuado para su sistema incorporando las palabras clave "cable solar" y "cable solar".
¿Qué son los cables solares?

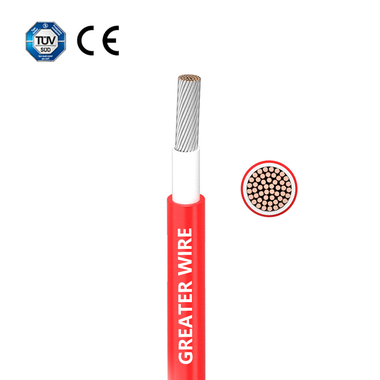

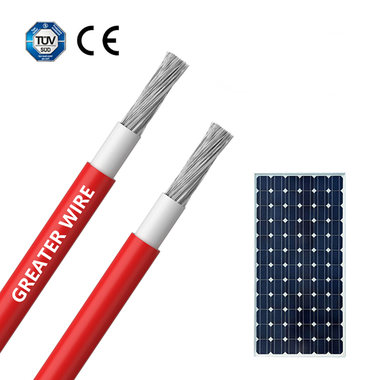

Los cables solares (o cables solares) son conductores eléctricos diseñados específicamente para su uso en sistemas fotovoltaicos. A diferencia de los cables estándar, los cables solares están optimizados para alimentación CC de alto voltaje, condiciones exteriores y confiabilidad a largo plazo.
Características clave de los cables solares:
Alta capacidad actual:Puede manejar la corriente generada por los paneles solares.
Resistencia a los rayos UV:Apto para exposición a la luz solar.
A prueba de la intemperie:Resiste temperaturas extremas, humedad y estrés mecánico.
Cumplimiento:Fabricado para cumplir con estándares como H1Z2Z2-K y PV1-F.
Factores a considerar al elegir el tamaño del cable solar
1. Capacidad de carga actual
El tamaño del cable debe adaptarse a la corriente máxima que fluye a través de él. Los cables de tamaño insuficiente pueden sobrecalentarse, provocando pérdida de energía o incluso peligro de incendio.
Los paneles solares suelen generar de 5 a 15 amperios de corriente por cadena, según el tipo y la configuración del panel.
Para conexiones en paralelo, la corriente total aumenta, lo que requiere cables más gruesos.
2. Caída de voltaje
La caída de voltaje ocurre cuando la electricidad viaja a través de los cables, lo que resulta en una pérdida de energía. Para mantener la eficiencia, la caída de voltaje no debe exceder el 3%. Los tramos de cable más largos y las corrientes más altas aumentan la caída de voltaje, lo que requiere cables más grandes.
3. Longitud del cable
La distancia entre los paneles solares y el inversor o controlador de carga influye en el tamaño de cable requerido. Las distancias más largas aumentan la resistencia, lo que requiere cables más gruesos para minimizar la caída de voltaje.
4. Voltaje del sistema
La mayoría de los sistemas residenciales funcionan a 12 V, 24 V o 48 V, mientras que los sistemas comerciales pueden utilizar hasta 1500 V. Los voltajes más altos generalmente requieren cables con un aislamiento más grueso pero no necesariamente conductores más grandes.
5. Condiciones ambientales
Los cables expuestos a condiciones adversas (por ejemplo, altas temperaturas o luz solar directa) pueden necesitar aislamiento adicional o un tamaño mayor para evitar el sobrecalentamiento.
Tamaños comunes de cables solares
1. Cable Solar de 4mm²
Aplicaciones:Ideal para sistemas residenciales con tramos de cable cortos.
Capacidad actual:Hasta 55A en condiciones óptimas.
Caída de voltaje:Mínimo para distancias inferiores a 20 metros.
2. Cable solar de 6 mm²
Aplicaciones:Adecuado para sistemas de tamaño mediano o distancias más largas.
Capacidad actual:Hasta 70A.
Caída de voltaje:Recomendado para recorridos de hasta 30 metros.
3. Cable solar de 10 mm²
Aplicaciones:Instalaciones de gran tamaño o tramos de cables muy largos.
Capacidad actual:Hasta 98A.
Caída de voltaje:Mínimo para recorridos superiores a 50 metros.
4. Cable solar de 2,5 mm²
Aplicaciones:Sistemas o conexiones más pequeños dentro de un conjunto de paneles solares.
Capacidad actual:Hasta 30A.
Caída de voltaje:Apto para distancias muy cortas (menos de 10 metros).
Cómo calcular el tamaño del cable solar
Paso 1: determinar la corriente máxima
Calcule la corriente total en función de la producción de sus paneles solares. Por ejemplo:
Corriente (I)=Potencia (W)/Voltaje (V)
Para un sistema de 1kW a 48V:
I=100048=20.83 amperios
Paso 2: Estimar la longitud del cable
Mida la distancia entre los paneles solares y el inversor o controlador de carga.
Paso 3: tenga en cuenta la caída de voltaje
Utilice esta fórmula para estimar la caída de voltaje:
Caída de voltaje=2×Longitud (m)×Corriente (A)×Resistencia (Ω/m)÷Voltaje (V)
Para un recorrido de {{0}}metro, corriente de 20 A y resistencia de 0,005 Ω/m:
Caída de voltaje{{0}}×20×20×0.005÷48=0.42V
Si la caída excede el 3%, aumente el tamaño del cable.
Paso 4: seleccione el tamaño apropiado
Elija el cable más pequeño que cumpla con sus requisitos de corriente y caída de voltaje.
Beneficios de utilizar cables solares del tamaño adecuado
Eficiencia:Reduce las pérdidas de energía por resistencia.
Seguridad:Previene el sobrecalentamiento y los riesgos de incendio.
Longevidad:Garantiza que los cables duren toda la vida útil del sistema.
Cumplimiento:Cumple con los estándares regulatorios y previene fallas del sistema.
Normas para cables solares
H1Z2Z2-K
Diseñado para altos voltajes CC de hasta 1500 V.
Ofrece resistencia superior a los rayos UV, el ozono y la intemperie.
Comúnmente utilizado en sistemas fotovoltaicos modernos.
PV1-F
Clasificado para voltajes de hasta 1000V.
Adecuado para instalaciones fotovoltaicas anteriores.
Ambos estándares garantizan que los cables solares funcionen de manera confiable en condiciones difíciles, lo que los hace esenciales para aplicaciones en exteriores.
Errores comunes en la selección de cables solares
Subdimensionar el cable:El uso de cables demasiado pequeños puede provocar sobrecalentamiento y pérdida de energía.
Ignorando la caída de voltaje:No considerar la caída de voltaje en largas distancias reduce la eficiencia del sistema.
Sobreespecificación:El uso de cables demasiado gruesos aumenta los costes innecesariamente.
Usando cables no solares:Los cables estándar carecen de la durabilidad y certificación necesarias para los sistemas fotovoltaicos.
Ejemplos de uso de cables solares
Ejemplo 1: Sistema residencial (4kW, 48V)
Actual:83,3A (4kW ÷ 48V)
Tamaño del cable:6 mm² para tiradas cortas (<20m); 10mm² for longer runs (>20m).
Ejemplo 2: Sistema comercial (20kW, 400V)
Actual:50 A (20 kW ÷ 400 V)
Tamaño del cable:6 mm² para distancias medias; 10 mm² para distancias más largas.
Ejemplo 3: Sistema pequeño fuera de la red (1kW, 24V)
Actual:41,7A (1kW ÷ 24V)
Tamaño del cable:4 mm² para tiradas cortas (<10m).
