1. Descripción general de AS/NZS 5000.1 e importancia de la vaina del cable
1.1 Comprensión AS/NZS 5000.1
AS/NZS 5000.1 especifica los requisitos para0. 6/1 kV cables de alimentación blindados y desarmados, incluidos materiales, construcción y rendimiento en diversas condiciones. El estándar asegura que cables comoSAA XLPE PVC Power CablesyCables circulares de naranja de 10 mmcumplir con estrictos puntos de referencia de seguridad y durabilidad.
1.2 Papel de la integridad de la vaina del cable

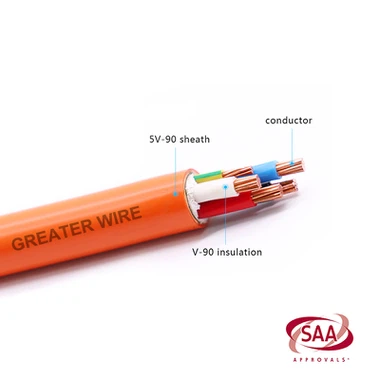

La vaina del cable es la capa más externa, típicamente hecha decloruro de polivinilo (PVC)o materiales similares, y sirve múltiples funciones:
Protección ambiental: Protege el cable de la humedad, los productos químicos y la radiación UV.
Protección mecánica: Resiste la abrasión, el impacto y el triturador durante la instalación y la operación.
Aislamiento eléctrico: Previene las corrientes de fuga y garantiza un funcionamiento seguro.
Por ejemplo, elCable circular de naranja de 10 mmCuenta con una vaina de PVC naranja brillante para la visibilidad y la resistencia ambiental, lo que lo hace ideal para instalaciones fijas en condiciones duras.
2. Procedimientos de prueba para la integridad de la vaina del cable
2.1 Inspección visual y dimensional
Antes de las pruebas avanzadas, los cables se someten a unInspección visual y dimensionalPara garantizar el cumplimiento de las especificaciones de diseño:
Espesor de la vaina: Medido con micrómetros para verificar la adherencia a los requisitos AS/NZS 5000.1.
Calidad de la superficie: Inspeccionado para grietas, burbujas o irregularidades que podrían comprometer el rendimiento.
Codificación de colores: Confirmado para el cumplimiento de los estándares (por ejemplo, naranja para una fácil identificación).
2.2 Pruebas de resistencia a la tracción y alargamiento
El material de la vaina está sujeto aresistencia a la tracción y pruebas de alargamientoPara evaluar sus propiedades mecánicas:
Resistencia a la tracción: Mide el estrés máximo que la vaina puede soportar antes de romperse.
Alargamiento en el descanso: Determina la flexibilidad y la capacidad del material para estirarse sin agrietarse.
Estas pruebas son críticas para cables comoSAA XLPE PVC Power Cables, que debe soportar el estrés mecánico durante la instalación y la operación.
2.3 Pruebas de envejecimiento
Las vainas del cable están expuestas a condiciones de envejecimiento aceleradas para simular el rendimiento a largo plazo:
Envejecimiento térmico: Las muestras de la vaina se calientan a temperaturas elevadas (p. Ej., 100 grados) durante períodos prolongados para evaluar la degradación.
Envejecimiento oxidativo: Evalúa la resistencia a la oxidación, lo que puede causar fragilidad y grietas.
Por ejemplo,AS/NZS 5000.1 PRECIO DE CABLE XLPELas consideraciones a menudo incluyen el costo de los materiales de vaina de alta calidad que pasan pruebas de envejecimiento rigurosas.
2.4 Prueba de curva fría
Elprueba de curva fríaEvalúa la flexibilidad de la vaina a bajas temperaturas:
Los cables se enfrían a temperaturas sub-cero (p. Ej., -15 grado) y se doblan alrededor de un mandril de diámetro especificado.
Se inspecciona la vaina en busca de grietas o fracturas, lo que garantiza la idoneidad para los climas fríos.
Esta prueba es particularmente relevante paraCables circulares de naranja de 10 mmutilizado en instalaciones al aire libre o subterráneas.
2.5 Prueba de resistencia al impacto
La capacidad de la vaina para resistir el impacto mecánico se evalúa utilizando unPrueba de peso de caída:
Un delantero ponderado se deja caer sobre la vaina desde una altura especificada.
La vaina se inspecciona por daños, asegurando que pueda resistir los impactos durante la instalación u operación.
2.6 Prueba de resistencia a la abrasión
Elprueba de resistencia a la abrasiónmide la durabilidad de la vaina contra la fricción:
Se aplica una rueda abrasiva giratoria a la vaina bajo presión controlada.
Se registra el número de ciclos necesarios para usar a través de la vaina, con valores más altos que indican una mejor durabilidad.
2.7 Prueba de penetración de agua
Elprueba de penetración de aguaAsegura la capacidad de la vaina para evitar la entrada de humedad:
Los cables están sumergidos en agua o sometidos a chorros de agua de alta presión.
Se inspecciona la vaina para detectar fugas, lo que podría comprometer el aislamiento y conducir a fallas eléctricas.
2.8 Prueba de retraso de la llama
Las vainas de cable se prueban pararetraso de la llamaPara garantizar la seguridad en entornos propensos al fuego:
La vaina está expuesta a una llama durante una duración específica.
Se evalúan la propagación de la llama, la densidad del humo y las propiedades autoextinguantes.
Por ejemplo,SAA XLPE PVC Power CablesA menudo presentan vainas con retardo de llama para cumplir con los estrictos estándares de seguridad.
2.9 Prueba de resistencia dieléctrica
Elprueba de resistencia dieléctricaevalúa las propiedades de aislamiento eléctrico de la vaina:
Se aplica un alto voltaje entre la vaina y el conductor.
El voltaje aumenta gradualmente hasta que se produce una descomposición, con valores más altos que indican un mejor aislamiento.
2.10 Prueba de resistencia química
La resistencia de la vaina a los productos químicos se evalúa exponiendo a varias sustancias:
Los ácidos, álcalis, aceites y solventes se aplican a la vaina.
Se inspecciona la vaina para la hinchazón, el agrietamiento o la pérdida de propiedades mecánicas.
3. Estudio de caso: cable circular de naranja de 10 mm
3.1 Especificaciones de diseño
ElCable circular de naranja de 10 mmes un excelente ejemplo de AS/NZS 5000.1 Cumplimiento:
Conductores: Dos núcleos aislados (fase y neutro) + un núcleo de tierra desnuda.
Vaina: PVC naranja para visibilidad y resistencia ambiental.
Aplicaciones: Ideal para instalaciones fijas en edificios comerciales, sistemas de energía renovable y conductos subterráneos.
3.2 Pruebas de integridad de la vaina
Este cable sufre todas las pruebas antes mencionadas para garantizar que su vaina cumpla con los requisitos AS/NZS 5000.1. Por ejemplo, su vaina naranja PVC se prueba para resistencia a los rayos UV, resistencia a la abrasión y retraso de llama, lo que la hace adecuada para aplicaciones al aire libre e industrial.
4. Implicaciones del mercado de AS/NZS 5000.1 Cumplimiento
4.1 Ventaja competitiva
Fabricantes comoChangzhou Annett Cable Co., Ltd.yGrupo de cable de QinshanAproveche AS/NZS 5000.1 Cumplimiento para obtener una ventaja competitiva en el mercado australiano. SuSAA XLPE PVC Power CablesyCables circulares de naranja de 10 mmse confía en su fiabilidad y seguridad.
4.2 Consideraciones de precio
ElAS/NZS 5000.1 PRECIO DE CABLE XLPERefleja el costo de los materiales de alta calidad y las pruebas rigurosas. Si bien los cables compatibles pueden tener un costo inicial más alto, su durabilidad y seguridad reducen los gastos de mantenimiento a largo plazo.
4.3 Sostenibilidad
AS/NZS 5000. 1- Los cables conformes a menudo usan materiales reciclables como PVC y XLPE, alineándose con los objetivos de sostenibilidad de Australia.
5. Aplicaciones de AS/NZS 5000. 1- cables conformes
5.1 Uso industrial y comercial
Operaciones mineras: Los cables blindados resisten el estrés mecánico y proporcionan un rendimiento confiable en entornos peligrosos.
Centros de datos: Las vainas de retraso de llama protegen a los equipos sensibles de los riesgos de incendio.
5.2 Sistemas de energía renovable
Las granjas solares y las turbinas eólicas utilizanCables circulares de naranja de 10 mmpor su resistencia y durabilidad UV, asegurando una operación segura en ubicaciones remotas.
5.3 Infraestructura pública
Las instalaciones subterráneas en áreas urbanas confían enSAA XLPE PVC Power Cablespor su resistencia química y cumplimiento de las regulaciones de seguridad.
Dongguan Greater Wire & Cable Co., Ltd.Se especializa en la producción de cables certificados australianos de SAA y se compromete a proporcionar garantías de productos seguras y estables para todo tipo de ingeniería eléctrica. Cada medidor de nuestros cables certificados australianos de SAA se ha probado estrictamente, utilizando procesos de producción avanzados y materias primas de alta calidad para garantizar un funcionamiento estable en alta temperatura, alta humedad y entornos hostiles. Con el espíritu de innovación tecnológica y excelencia, la compañía mejora continuamente la calidad del producto, gana la confianza y elogios de los clientes, y se convierte en un punto de referencia de la industria en el campo de los cables.
