Comprender los cables de energía SAA
Antes de profundizar en los tipos de conectores, es esencial comprender las características clave deCables de energía SAA, incluido elCable de alimentación SAA 16 mm XLPEyCables circulares de naranja SAA. Estos cables están diseñados para proporcionar una transmisión eléctrica confiable mientras mantienen estándares de seguridad, por lo que se utilizan en una amplia gama de aplicaciones residenciales, comerciales e industriales.
Características clave de los cables de energía SAA
Aislamiento xlpe: ElCable de alimentación SAA 16 mm XLPEcaracterísticaspolietileno reticulado (XLPE)Aislamiento, que proporciona excelentes propiedades eléctricas, resistencia térmica y resistencia mecánica.
Armadura: Cables de energía SAAa menudo vienen con armadura (comoarmadura de acerooarmadura de alambre de cobre) Para una protección adicional, especialmente en áreas donde el cable está expuesto al daño físico.
Vaina de PVC: La vaina exterior del cable, típicamente hecha dePVC (cloruro de polivinilo), proporciona protección contra factores ambientales como humedad, abrasión y radiación UV.

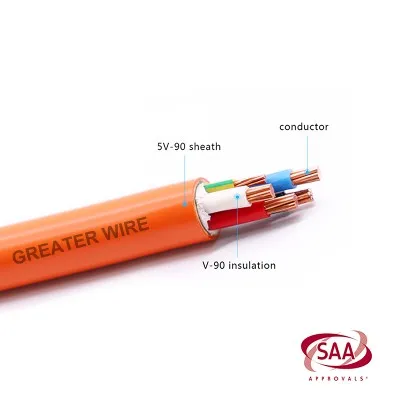

Diseño circular de naranja: ElCable circular de naranja SAAse usa comúnmente por su alta visibilidad y resistencia a la tensión ambiental, lo que lo hace ideal para aplicaciones industriales y exteriores.
La importancia de los conectores en los sistemas eléctricos
Los conectores sirven como enlace entre diferentes componentes en un circuito eléctrico, como cables, interruptores, salidas y unidades de distribución de energía. ParaCables de energía SAA, los conectores son especialmente importantes porque se aseguran:
Conductividad eléctrica confiable: Un buen conector permite que la corriente eléctrica fluya con una resistencia y pérdida mínima.
Seguridad: Los conectores adecuados evitan cortocircuitos, descargas eléctricas y riesgos de incendio.
Durabilidad: El conector debe resistir los factores ambientales, como la humedad, la radiación UV y el estrés mecánico, para garantizar el rendimiento a largo plazo.
Facilidad de mantenimiento: Los buenos conectores permiten una fácil desconexión y reconexión, facilitando las reparaciones y actualizaciones.
Tipos de conectores comúnmente utilizados con cables de alimentación SAA
Hay varios tipos de conectores utilizados conCables de energía SAA, dependiendo de la aplicación, los requisitos de voltaje y los factores ambientales. Estos son algunos de los conectores más utilizados:
1. Conectores de terminal de tornillo
Conectores de terminal de tornilloson uno de los conectores más utilizados en instalaciones eléctricas. Estos conectores a menudo se usan en aplicaciones residenciales y comerciales para unirseSAA 16 mm xlpe cables de alimentacióny otros tipos de cable. La principal ventaja de los conectores de terminales de tornillo es su simplicidad y facilidad de uso.
Cómo funciona: Un conector terminal de tornillo consiste en un terminal de metal, a menudo hecho de latón o cobre, con un tornillo roscado. El extremo desnudo del cable se inserta en el terminal y el tornillo se aprieta para crear una conexión segura.
Aplicaciones: Los terminales de tornillo se usan comúnmente en tableros de distribución, cajas de unión y paneles eléctricos, especialmente para conexiones donde se necesita una alta capacidad de carga.
Ventajas:
Fácil de instalar.
Conexión confiable y fuerte.
Rentable para aplicaciones de voltaje de bajo a medio.
2. Terminales de anillo
Terminales de anillose utilizan para conectarseCables circulares de naranja SAAa varios componentes en un sistema eléctrico, como interruptores de circuitos, tomas eléctricas o terminales de batería. Son ideales para aplicaciones donde se requiere una conexión estable y segura.
Cómo funciona: Un terminal de anillo consiste en un anillo de metal circular en un extremo, que está diseñado para atornillarse en un poste o tornillo. El otro extremo está ruborado en el cable o el cable, creando una conexión sólida y permanente.
Aplicaciones: Los terminales de anillo se usan comúnmente en conexiones de batería, sistemas de energía solar y aplicaciones industriales, donde una conexión segura es crucial.
Ventajas:
Proporciona una conexión segura y estable que es resistente a la vibración.
Fácil de instalar y eliminar.
Ideal para aplicaciones de alta corriente.
3. Conectores de pala
Spade Connectoresson similares a los terminales del anillo, pero en lugar de un anillo, cuentan con un diseño similar a la horquilla que puede deslizarse fácilmente sobre un perno o tornillo. Los conectores de espada son ideales para aplicaciones donde las conexiones deben desconectarse y reconectarse fácilmente.
Cómo funciona: Un conector de pala tiene un extremo plano y bifurcado que se desliza sobre un poste terminal o tornillo. El otro extremo está ruborado en el cable despojado.
Aplicaciones: Los conectores de espada se utilizan en muchos tipos de equipos eléctricos, incluidos electrodomésticos, placas de circuito y paneles de distribución. Son particularmente útiles en situaciones en las que el mantenimiento y las actualizaciones del sistema requieren una fácil desconexión.
Ventajas:
Fácil de conectar y desconectar.
Proporcione una conexión sólida para sistemas de alta corriente.
Útil en espacios ajustados donde los conectores tradicionales pueden no encajar.
4. Conectores de tope
Conectores de topese usan comúnmente para unir dos o más cables juntos. Son especialmente útiles cuando se necesita una conexión perfecta sin la necesidad de un bloque terminal o un cuadro de unión.
Cómo funciona: Un conector de tope es una pieza corta de tubo de metal que se engrosan en los extremos despojados de los cables que deben unirse. El proceso de enrging garantiza una conexión segura y ajustada.
Aplicaciones: Los conectores de tope se usan típicamente en instalaciones de bajo a medio voltaje, como circuitos de iluminación, sistemas HVAC o sistemas eléctricos automotrices.
Ventajas:
Proporciona una conexión suave y continua sin la necesidad de múltiples conexiones.
Ideal para aplicaciones que requieren un espacio mínimo.
Adecuado para conectar diferentes tamaños de alambre.
5. Conectores de barras colectivas
Conectores de barras colectivasse utilizan para conectar múltiplesCables de energía SAAa una barra colectiva, que es una barra de metal conductora utilizada en paneles eléctricos y tableros de distribución. Estos conectores están diseñados para manejar aplicaciones de alta corriente y garantizar que la energía se distribuya de manera uniforme a diferentes circuitos.
Cómo funciona: Los conectores de la barra colectora generalmente están atornillados o atornillados en la barra colectora. Los extremos despojados delCable de alimentación SAA 16 mm XLPEestán conectados a la barra colectiva utilizando el conector, lo que permite que la electricidad fluya de un punto a múltiples circuitos.
Aplicaciones: Los conectores de barras colectivas se usan comúnmente en aplicaciones industriales a gran escala, paneles de distribución de energía y sistemas de energía solar.
Ventajas:
Permite una fácil conexión de múltiples circuitos.
Ideal para sistemas de alto voltaje y alto en corriente.
Proporciona una conexión confiable y robusta en aplicaciones a gran escala.
6. Conectores rápidos
Conectores rápidos, también conocido comoconectores de empujeoconectores de enchufe, están diseñados para permitir conexiones rápidas y sin herramientas. Estos conectores están ganando popularidad en sistemas eléctricos residenciales y comerciales debido a su facilidad de instalación y mantenimiento.
Cómo funciona: Los conectores rápidos usan contactos cargados de resorte que agarran el cable despojado cuando se inserta en el conector. La conexión se realiza rápidamente, sin la necesidad de herramientas como destornilladores o enjuague.
Aplicaciones: Los conectores rápidos son ideales para aplicaciones donde el tiempo de instalación es limitado, como en las uniones de cableado o las instalaciones de paneles solares.
Ventajas:
Instalación rápida y fácil.
No hay necesidad de herramientas.
Conexión segura y confiable para aplicaciones de voltaje medio.
Elegir el conector correcto para cables de alimentación SAA
Al elegir conectores paraCables de energía SAA, como elSAA 16 mm xlpe cables de alimentaciónyCables circulares de naranja SAA, se deben considerar varios factores:
Calificación actual: Asegúrese de que el conector pueda manejar la carga actual queCable de alimentación SAAllevará. La sobrecarga de un conector puede conducir a un sobrecalentamiento y una posible falla.
Calificación de voltaje: La clasificación de voltaje del conector debe coincidir o exceder el voltaje del circuito.
Condición ambiental: Para instalaciones al aire libre o industrial, elija conectores que sean resistentes a la humedad, la corrosión y la radiación UV.Cables circulares de naranja SAAse diseñan típicamente con resistencia a los rayos UV, por lo que es esencial usar conectores que ofrecen una durabilidad similar.
Facilidad de mantenimiento: Considere lo fácil que será desconectar y mantener la conexión. Conectores comoconectores de palaoconectores rápidosson ideales para sistemas que requieren mantenimiento o actualizaciones frecuentes.
