A medida que aumenta la demanda global de energía renovable, la energía solar se ha convertido en una de las fuentes de energía limpia más populares y se utiliza ampliamente en hogares, empresas e industrias. Al construir e instalar un sistema solar fotovoltaico (sistema fotovoltaico), elegir el nivel de voltaje derecho, el cable solar y el cable solar es clave para garantizar un funcionamiento eficiente y seguro del sistema. El rango de voltaje de un sistema fotovoltaico generalmente depende del tamaño, el diseño y el escenario de aplicación del sistema. Este artículo explorará en detalle los niveles de voltaje comunes de los sistemas fotovoltaicos y analizará cómo elegir los cables y cables solares correctos según los requisitos de voltaje.
1. Descripción general de los niveles de voltaje de los sistemas fotovoltaicos
El voltaje de un sistema fotovoltaico se refiere al voltaje transmitido desde paneles solares (módulos fotovoltaicos) a inversores, placas de distribución y otros componentes eléctricos. Al seleccionar cables y cables fotovoltaicos, es importante comprender las necesidades y aplicaciones de diferentes niveles de voltaje. Los sistemas solares fotovoltaicos generalmente usan los siguientes tres niveles de voltaje:
Sistema de bajo voltaje (12V - 48 v)
Sistema de voltaje medio (60V - 600 v)
Sistema de alto voltaje (1000V - 1500 v)
Cada sistema de voltaje corresponde a diferentes escalas de aplicaciones solares, desde sistemas domésticos pequeños hasta sistemas comerciales e industriales a gran escala, que requieren diferentes diseños de cables y configuraciones eléctricas.
2. Bajo voltajesistemas fotovoltaicos (12V - 48V)
Los sistemas de bajo voltaje a menudo se usan para pequeños sistemas solares fuera de la red, especialmente en aplicaciones en hogares y áreas remotas. El voltaje de dichos sistemas suele ser de 12 V, 24 V o 48V, y estos sistemas se caracterizan por el uso de paneles solares más pequeños y dispositivos de baja potencia, como el almacenamiento de baterías pequeñas y las cargas de CC.
2.1 Características de los sistemas de bajo voltaje
Alcance de la aplicación:Los sistemas fotovoltaicos de bajo voltaje se utilizan ampliamente en iluminación del hogar, sistemas de suministro de alimentación fuera de la red, electrodomésticos o aplicaciones de carga.
Batería y carga:Los sistemas de bajo voltaje generalmente están equipados con baterías de plomo-ácido de 12 V o 24 V (u otros tipos de dispositivos de almacenamiento) y tienen una pequeña carga.
Selección de voltaje:Los sistemas de 12 V generalmente se utilizan para dispositivos pequeños y alimentadores de emergencia, y los sistemas de 24V y 48V se utilizan para aplicaciones que requieren una mayor potencia.
2.2 Requisitos de cable para sistemas fotovoltaicos de bajo voltaje
Aunque el voltaje de los sistemas de bajo voltaje es más bajo, todavía es necesario seleccionar los cables solares apropiados para garantizar la seguridad y la estabilidad. En términos generales, la selección de ** cable solar (cable solar) y alambre solar (cable solar) ** debe considerar los siguientes factores:
Material del conductor:Los materiales de conductores de cable comunes en los sistemas de bajo voltaje son de cobre o aluminio. Los cables de cobre proporcionan una mayor conductividad pero son relativamente costosas, mientras que los cables de aluminio tienen ventajas de costos.
Voltaje nominal de cables:Es muy importante elegir cables con niveles de voltaje apropiados. Por ejemplo, un sistema de 12 V requiere un voltaje nominal de cable al menos un 20% más alto que el voltaje del sistema, y generalmente se seleccionan los cables con clasificación de 30 V, 50 V o más.
Los cables del sistema de bajo voltaje comunes se clasifican a 300 V o 600V. Estos cables generalmente tienen buena resistencia a los rayos UV, resistencia al envejecimiento y resistencia a la corrosión, y son adecuadas para entornos al aire libre.
3. Voltaje mediosistemas fotovoltaicos (60V - 600V)
Los sistemas de voltaje medio generalmente se usan en sistemas fotovoltaicos industriales residenciales, comerciales y pequeños más grandes. En estos sistemas, el voltaje de los paneles solares es generalmente entre 60V y 600V. Para estos sistemas, los requisitos de voltaje son más altos, por lo que se deben seleccionar cables especiales para garantizar la eficiencia y la seguridad de la transmisión de energía.
3.1 Características de los sistemas de voltaje medio
Alcance de la aplicación:Los sistemas de voltaje medio se usan comúnmente en sistemas solares residenciales en la azotea, sistemas de generación de energía fotovoltaica en edificios comerciales o parques industriales.
Escala del sistema:Los paneles e inversores de estos sistemas generalmente soportan voltajes operativos más altos para mejorar la eficiencia de la transmisión de energía.
Requisitos del inversor:Estos sistemas generalmente usan inversores de 600 V, que son adecuados para aplicaciones donde la potencia de CC se convierte en alimentación de CA y se transmite a la cuadrícula.
3.2 Requisitos de cable para sistemas fotovoltaicos de voltaje medio
Para los sistemas de voltaje medio, la selección de cables fotovoltaicos es más exigente que la de los sistemas de bajo voltaje, principalmente incluyendo los siguientes aspectos:
Calificación de voltaje:Es fundamental seleccionar el voltaje nominal de cable apropiado. Para los sistemas de 60V a 600V, el voltaje nominal del cable suele ser de 600V, 1000V o más.
Resistencia a la temperatura:Debido al alto voltaje del sistema, la alta resistencia a la temperatura del cable es particularmente importante. Los cables adecuados para estos sistemas generalmente tienen un rango de temperatura de -40 grado para +90 grado.
Material de la vaina exterior:La vaina externa del cable debe ser resistente a los rayos UV, la corrosión y el envejecimiento químico, y generalmente está hecha de materiales como el polietileno reticulado (XLPE).
Los cables fotovoltaicos generalmente usan capas de aislamiento doble para garantizar que la corriente no se filtre en condiciones de alto voltaje, asegurando así la seguridad del sistema.
4. Sistemas fotovoltaicos de alto voltaje (1000V - 1500 v)
Los sistemas fotovoltaicos de alto voltaje son adecuados para plantas de energía solar comercial e industrial a gran escala, especialmente matrices fotovoltaicas montadas en el suelo. Los grupos de paneles solares en estos sistemas generalmente están conectados en serie para aumentar el voltaje de salida para satisfacer las mayores necesidades de transmisión de energía. El rango de voltaje de los sistemas de alto voltaje suele ser de 1000V a 1500V.
4.1 Características de los sistemas de alto voltaje
Alcance de la aplicación:Los sistemas de alto voltaje se utilizan ampliamente en plantas de energía solar a gran escala, instalaciones comerciales de generación de energía fotovoltaica y sistemas fotovoltaicos en la azotea de fábrica.
Configuración del panel:Para mejorar la eficiencia de la transmisión de energía, estos sistemas utilizan grupos de paneles solares más grandes y, a menudo, requieren el uso de inversores de alto voltaje (como inversores de 1000V o 1500V).
Transmisión de potencia a larga distancia: los sistemas de alta voltaje son más eficientes en la transmisión de larga distancia y pueden reducir las pérdidas de potencia, por lo que a menudo se usan en proyectos fotovoltaicos que requieren transmisión a larga distancia.
4.2 Requisitos de cable para sistemas fotovoltaicos de alto voltaje
Para los sistemas fotovoltaicos de alto voltaje, el diseño de cables y cables solares debe cumplir con los estándares estrictos para garantizar la seguridad y la estabilidad a largo plazo del sistema. Los requisitos principales incluyen:
Calificación de voltaje:Para los sistemas fotovoltaicos con un rango de voltaje de 1000V a 1500V, el voltaje nominal del cable suele ser 1000V o 1500V para garantizar que el cable pueda soportar la transmisión de estos altos voltajes.
Alta resistencia a la temperatura y resistencia a la corrosión:Los cables para los sistemas de alto voltaje deben tener una resistencia de temperatura más fuerte y resistencia a la corrosión porque los cables estarán expuestos a factores naturales como la luz solar, la lluvia, el viento y la arena. El material de la vaina exterior del cable generalmente está hecho de polietileno reticulado (XLPE) o polietileno (PE) con alta resistencia a la temperatura, resistencia a los rayos UV y resistencia a la corrosión química.
Diseño de doble aislamiento:Para garantizar la transmisión segura de las corrientes de alto voltaje, los cables generalmente adoptan un diseño de doble aislamiento para garantizar que la corriente no se filtre y proporcione una protección de seguridad adicional.

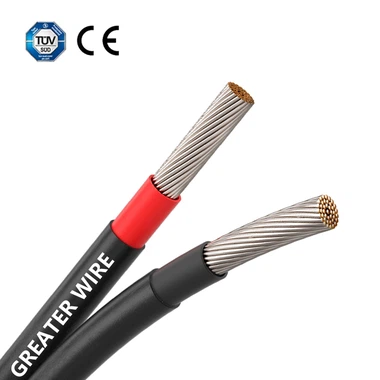

5. ¿Cómo elegir un cable solar adecuado?
Elegir el cable solar correcto es clave para garantizar el funcionamiento adecuado de su sistema fotovoltaico, especialmente teniendo en cuenta los requisitos de diferentes niveles de voltaje. Aquí hay algunos factores importantes a considerar al elegir un cable solar:
5.1 Nivel de voltaje del cable
Primero, debe elegir el cable apropiado basado en el voltaje operativo de su sistema fotovoltaico. Si el voltaje del sistema es bajo (como 12V o 48V), puede elegir un cable adecuado para bajo voltaje; Si el voltaje del sistema es alto (como 600V o 1000V), debe elegir un cable que pueda soportar voltajes más altos.
5.2 Material de cable
Los materiales de conductores comunes para cables fotovoltaicos incluyen cobre y aluminio. Los cables de cobre se usan ampliamente en sistemas de alta eficiencia debido a su excelente conductividad, mientras que los cables de aluminio son más ligeros y adecuados para aplicaciones de menor costo.
5.3 Alta temperatura y resistencia a los rayos UV
Dado que los sistemas fotovoltaicos generalmente se instalan al aire libre, es fundamental elegir cables resistentes a altas temperaturas y rayos UV. La vaina externa del cable debe usar materiales resistentes a los rayos UV (como polietileno o polietileno reticulado) para garantizar que no se envejezca, agrietan o se degrade fácilmente en ambientes de alta temperatura.
5.4 Certificación de seguridad y estándares
Asegúrese de elegir cables que cumplan con los estándares de seguridad internacionales, como Tüv, UL, etc. Estas certificaciones pueden garantizar la seguridad y la estabilidad de los cables en diversas condiciones de trabajo.
