A medida que el mundo presta más atención a la energía renovable, la energía solar se ha utilizado ampliamente como una forma de energía limpia y sostenible. Los sistemas fotovoltaicos (PV) juegan un papel importante en los edificios residenciales, comerciales y las plantas de energía fotovoltaica a gran escala. En los sistemas fotovoltaicos, los cables y los cables son componentes clave que determinan la eficiencia, la confiabilidad y la seguridad del sistema. Por lo tanto, elegir el cable correcto es muy importante.
En este artículo, exploraremos las características y los estándares aplicables de cables solares y cables solares, y compararemos sus aplicaciones en diferentes sistemas solares. Finalmente, daremos los factores a considerar al elegir cables solares para ayudarlo a tomar la mejor decisión.
1. Que soncables solaresy cables solares?
1.1 cable solar
Los cables solares son cables diseñados específicamente para sistemas fotovoltaicos. Su tarea principal es transmitir la electricidad generada por los paneles solares a los inversores, dispositivos de almacenamiento de energía o sistemas de energía. Los cables solares no solo necesitan tener la función conductora de los cables convencionales, sino que también necesitan poder resistir la exposición al aire libre a largo plazo, climas extremos, radiación ultravioleta y otros factores.
Los cables solar generalmente tienen las siguientes características:
Resistencia de alta temperatura: los cables solares deben soportar entornos de alta temperatura, especialmente entornos de trabajo bajo la luz solar directa.
Resistencia ultravioleta (UV):Los cables solares están expuestos al aire libre durante todo el año, y la radiación ultravioleta puede hacer que el material del cable envejezca, por lo que el cable debe tener una buena resistencia UV.
Corrosión y resistencia al envejecimiento: los cables solares deben poder resistir la corrosión química, la oxidación y el envejecimiento, y mantener la estabilidad a largo plazo.
Rendimiento impermeable:Dado que los cables solar a menudo están expuestos a entornos húmedos, la capa externa del cable debe tener fuertes propiedades impermeables.
Tolerancia de alta tensión: los sistemas fotovoltaicos modernos generalmente funcionan a voltajes más altos, por lo que el nivel de voltaje de los cables solares debe cumplir con los requisitos del sistema.
1.2 Alambre solar
Los cables solar generalmente se refieren a cables individuales utilizados para conectar paneles solares y otros dispositivos. En comparación con los cables, carecen de aislamiento externo y capas de vaina, por lo que requieren más protección cuando se usan. Aunque los cables solares a veces se usan en sistemas fotovoltaicos, se usan más para conexiones de corta distancia y escenarios de cableado livianos. A diferencia de los cables solares, los cables generalmente contienen solo uno o más conductores, por lo que no son resistentes al medio ambiente.
2. Tipos principales y estándares de los cables solares
Existen muchos tipos de cables solares, que incluyen doble conductor (cable de doble núcleo), un solo conductor, alambre único, resistente al alto voltaje, etc. Cada tipo de cable tiene diferentes escenarios y características de uso, y la opción específica debe determinarse de acuerdo con las necesidades del sistema fotovoltaico.

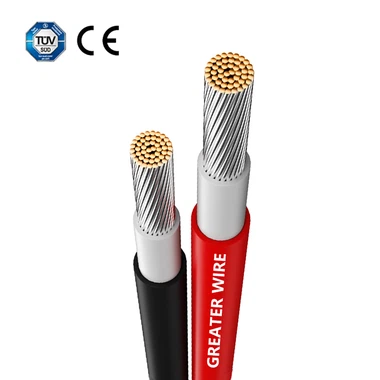

2.1 Cable solar de doble conductor (cable de doble núcleo)
Los cables de doble conductor a menudo se usan para conectar múltiples paneles fotovoltaicos en paralelo y tienen una buena capacidad de carga de corriente y rendimiento eléctrico. Cada cable tiene dos conductores en el interior, uno para el polo positivo y el otro para el polo negativo. El diseño del cable ayuda a mantener la estabilidad del sistema y la eficiencia de la transmisión de energía.
2.2 Cable solar de un solo conductor
Los cables de un solo conductor se utilizan principalmente para conexiones eléctricas individuales o sistemas fotovoltaicos más pequeños. En general, son adecuados para conectar paneles a inversores, o en aplicaciones que requieren corrientes más altas.
2.3 cables solares de alto voltaje (cables de alto voltaje)
Las modernas estaciones de alimentación fotovoltaica a gran escala y los sistemas fotovoltaicos de alta eficiencia generalmente tienen niveles de voltaje más altos. Para adaptarse a estos sistemas, los cables solares deben admitir niveles de voltaje más altos (como 1000V o 1500V). El diseño de estos cables de alto voltaje requiere una atención especial al rendimiento eléctrico, los materiales de aislamiento y las capacidades de transmisión de alto voltaje.
2.4 estándares de cable fotovoltaico
Los cables solares deben cumplir con ciertos estándares de seguridad y requisitos de certificación. Los estándares comunes incluyen:
IEC 60216:Resistencia al calor y rendimiento de envejecimiento de los cables.
IEC 60754:Liberación de humo y corrosividad de cables en situaciones de fuego.
UL 4703:Estándar de seguridad para cables fotovoltaicos en los Estados Unidos.
Certificación TüV:Certificación de cables fotovoltaicos en el mercado europeo para garantizar que los cables cumplan con los requisitos de resistencia UV y alta resistencia a la temperatura.
3. La diferencia entre cables solares y cables solares
La principal diferencia entre los cables solares y los cables solares se encuentra en la estructura, el uso del medio ambiente y las propiedades del material. Las siguientes son las diferencias clave entre ellos:
3.1 Diferencias estructurales
Cables solares:Los cables solar generalmente están compuestos por múltiples conductores, capas de aislamiento y vainas externas. Su vaina exterior generalmente está hecha de polietileno (PE) u otros materiales resistentes a los rayos UV y resistentes a la alta temperatura para garantizar que mantenga un buen rendimiento de trabajo bajo la exposición al aire libre a largo plazo.
Alambres solares: los cables solar generalmente tienen un solo conductor, carecen de una vaina exterior o solo tienen un simple aislamiento externo. Por lo tanto, los cables solares son más adecuados para aplicaciones o aplicaciones de corta distancia que no están expuestas al aire libre.
3.2 Adaptabilidad ambiental
Cables solares:Los cables solares están diseñados para entornos al aire libre y duros. Tienen una fuerte resistencia a los rayos UV, altas temperaturas, envejecimiento y agua, y pueden operar de manera estable bajo exposición a largo plazo a la luz solar y las duras condiciones climáticas.
Alambres solares: debido a la falta de una vaina externa o una capa protectora, los cables solares tienen poca resistencia al clima y resistencia ambiental, y son más adecuados para aplicaciones interiores o conexiones de corta distancia.
3.3 Seguridad y durabilidad
Cables solares:La vaina externa de los cables solares está bien diseñada y puede prevenir efectivamente el daño físico, la corrosión química y el envejecimiento causado por factores ambientales. Por lo general, tiene una tolerancia de alta tensión (600V, 1000V o 1500V), cumple con los estrictos estándares de seguridad y puede funcionar de manera estable durante mucho tiempo.
Cables solares:Los cables solares tienen baja durabilidad y resistencia al daño y generalmente son adecuados para aplicaciones con voltajes más bajos y entornos de trabajo más suaves.
4. Factores clave para elegir el mejor cable solar
Hay varios factores clave a considerar al elegir el mejor cable solar:
4.1 Nivel de voltaje
El nivel de voltaje del cable solar es uno de los factores de selección más importantes. La mayoría de los sistemas fotovoltaicos comerciales en casa y pequeños generalmente tienen un nivel de voltaje de 600V o 1000V, mientras que las grandes centrales fotovoltaicas pueden requerir un nivel de voltaje más alto, como 1500V. Elija un cable con el nivel de voltaje apropiado de acuerdo con el voltaje nominal del sistema para asegurarse de que el cable pueda soportar el voltaje de funcionamiento del sistema.
4.2 Material de cable
El material conductor del cable solar suele ser cobre o aluminio. El conductor de cobre tiene una mejor conductividad que el conductor de aluminio, pero el costo es mayor. Elegir el cable del conductor de cobre puede mejorar la eficiencia del sistema, especialmente en la transmisión de larga distancia. Aunque el cable de conductor de aluminio es más barato, tiene poca conductividad y es adecuada para la transmisión de corta distancia.
4.3 Adaptabilidad ambiental
Los cables solares deben poder resistir las condiciones ambientales duras, incluida la alta temperatura, la fuerte radiación ultravioleta, la lluvia, el viento y la arena, etc. Por lo tanto, es muy importante elegir un material de la vaina externa del cable con características como la resistencia a los rayos UV, la resistencia al agua y la alta resistencia a la temperatura. Los materiales de la vaina externa comunes incluyen polietileno (PE), ** polietileno reticulado (XLPE) **, etc. Estos materiales pueden proteger efectivamente la estructura interna del cable y extender la vida útil del cable.
4.4 Certificación y estándares de cable
Los cables solares deben cumplir con los estrictos estándares internacionales de seguridad y calidad, como IEC 60216, IEC 60754, UL 4703, etc. Seleccionar cables certificados puede garantizar que tengan una alta seguridad y confiabilidad en uso a largo plazo.
4.5 Flexibilidad y facilidad de instalación
En algunos sistemas fotovoltaicos, la flexibilidad y la facilidad de instalación del cable también son factores importantes en la selección. La selección de cables solares flexibles puede facilitar la instalación, especialmente en entornos de cableado complejos.
