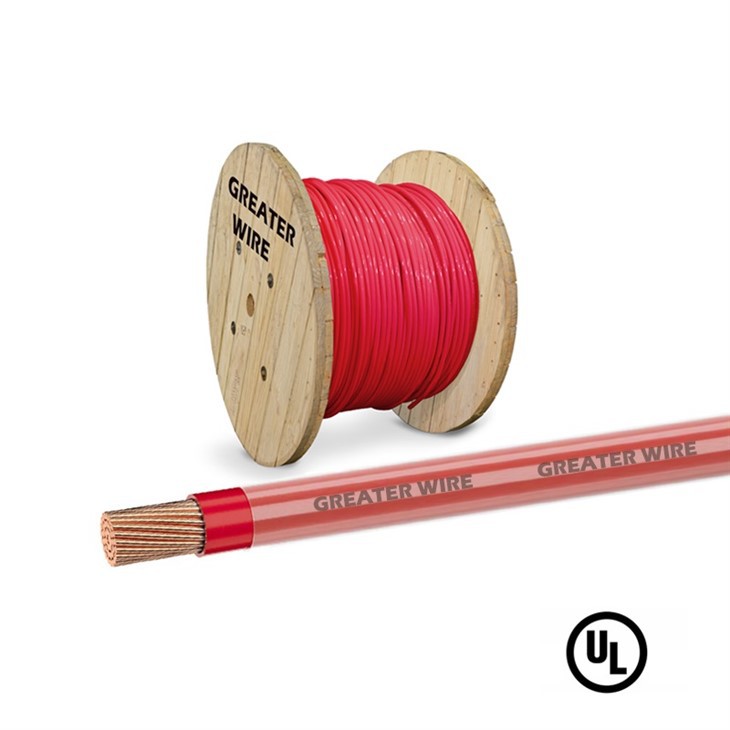

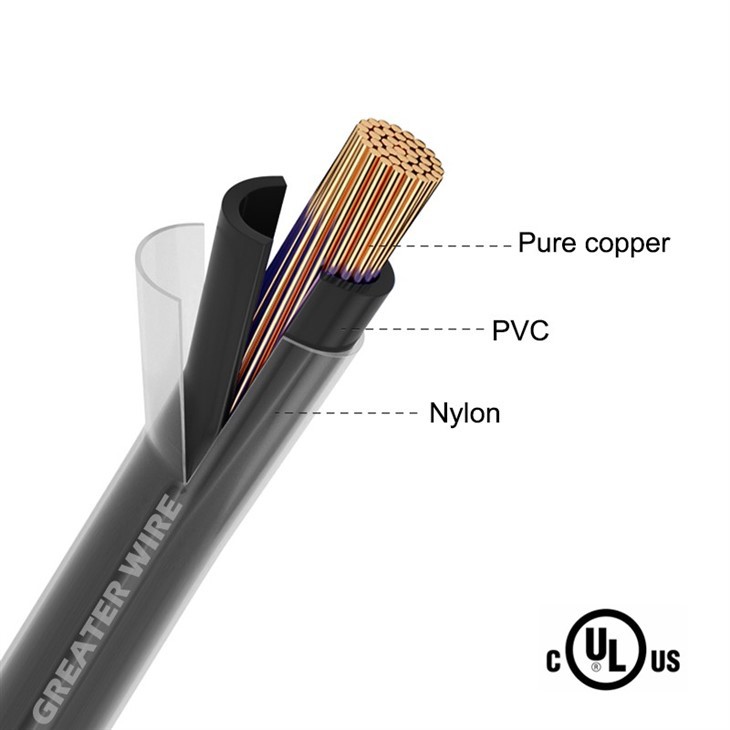

El cable Thhn es un tipo de alambre con una vaina de nylon, que tiene buena resistencia al calor, resistencia a la corrosión y propiedades de lubricantes. Este tipo de alambre tiene un pequeño diámetro exterior y peso ligero, lo que mejora la seguridad del uso y es particularmente adecuado para su uso en electrodomésticos y edificios. Los cables Thhn vienen en varias especificaciones, con una especificación común que es un cable Thhn de 3.5 mm2. Este tipo de cable se usa comúnmente en cables de construcción y puede satisfacer diferentes necesidades eléctricas.
Solicitud
El cable Thhn de 3.5 mm2 es un cable de construcción comúnmente utilizado en Filipinas, con las siguientes aplicaciones: Cableado eléctrico interior: el cable Thhn 3.5 mm es adecuado para el cableado eléctrico interior, incluidos edificios residenciales, comerciales e industriales. Circuitos de iluminación y enchufe: el cable Thhn 3.5 mm se puede usar para encender la iluminación y los circuitos de enchufe, incluidos interruptores, enchufes y accesorios de iluminación. Conexión del equipo eléctrico: el cable Thhn 3.5 mm se puede usar para conectar equipos eléctricos como motores, transformadores y dispositivos de control.
Característica
ASTM-B3, B8 y B787 (19 combinación de alambre.
- UL Standards 83, 758, 1063 y 1581
- CSA C22.2 No.75, tamaños de nylon T90 a través de 1000 kcmil
- Ft 2 - Todos los tamaños
- Resistente a la luz solar - tamaños de 8 AWG y más grande
- ROHS/COMPANTIS
- Certificación UL & BPS
- THHH ORT90 NYLON- UBICACIONES DRIAS NO EN EXCEDER90 GRADOS C
- Las ubicaciones húmedas no superan las ubicaciones de 75 grados o secos para no exceder los 90 grados o las ubicaciones para no exceder los 75 grados cuando se exponen al petróleo
- Thwn -2- Las ubicaciones de Wetordry no exceden los 90 grados o las ubicaciones no exceden los 75 grados cuando se exponen al petróleo
Proceso de dar un título
Nuestros productos han logrado varias certificaciones internacionales prestigiosas, incluidas UL, TUV, CPR de la UE, CE, ROHS y otros.
Paquete
Línea de montaje
El mayor fabricante de cables y cable es una integración de fábricas inteligentes y digitales diseñadas para aumentar la velocidad de producción y, lo que es más importante, garantizar los más altos estándares de calidad, con precisión automatizada de equipos de producción hasta 0. 002 mm. Cada cable producido sufre una inspección integral del 100% durante todo el proceso de producción e inspección, creando una nueva era de precisión y eficiencia. La configuración avanzada elimina los errores y defectos inherentes asociados con el ensamblaje manual, basándose en la promesa de entregar un producto con una confiabilidad incomparable.
Caso
Pareja
Preguntas frecuentes
P: ¿Cuál es la capacidad de carga actual del cable Thhn 3.5 mm2?
P: ¿Se puede usar el cable THHN de 3.5 mm2 en entornos húmedos?
P: ¿Cuál es el diámetro externo y el peso del cable THHN de 3.5 mm2?
Etiqueta: Cable Thhn de 3.5 mm2, China 3.5 mm2 Fabricantes de cables Thhn, proveedores, fábrica
| Alambre eléctrico resistente al calor termoplástico sin plomo con vaina de nylon (Thhn/Thwn -2). 600V. 90 grados | |||||||||
| Tamaño del conductor | No. y diámetro nominal de alambre | Espesor de la pared | Diámetro general aproximado | Resistencia mínima de aislamiento | * Ampacidad | Peso nominal de cable | |||
| (mm) | (AWG) | (mm) | PVC (MM) | Nylon (mm) | (mm) | mΩ/km | 90 grados húmedos | 90 grados secos | Kg/km |
| Twn | Thhn | ||||||||
| Sólido | |||||||||
| 1.6 mm | 14 | 1x1.60 mm | 0.4 | 0.10 | 2.60 | 130 | 35 | 35 | 22.62 |
| 2. 0 mm | 12 | 1x2. 00 mm | 0.4 | 0.10 | 3.00 | 110 | 40 | 40 | 33.57 |
| 2.6 mm | 10 | 1x2.60 mm | 0.5 | 0.10 | 3.80 | 120 | 55 | 55 | 55.78 |
| 3.2 mm | 8 | 1x3.20 mm | 0.8 | 0.13 | 5.06 | 120 | 75 | 75 | 88.33 |
| Varado | |||||||||
| 2. 0 mm² | 14/7 | 7/0.60 | 0.4 | 0.10 | 2.80 | 130 | 30 | 35 | 23.51 |
| 3.5 mm² | 12/7 | 7/0.80 | 0.4 | 0.10 | 3.40 | 110 | 35 | 40 | 39.12 |
| 5.5 mm² | 10/7 | 7/1.00 | 0.5 | 0.10 | 4.20 | 120 | 50 | 55 | 60.56 |
| 8. 0 mm² | 8/7 | 7/1.20 | 0.8 | 0.13 | 5.46 | 120 | 65 | 75 | 91.95 |
| 14 mm² | 6/7 | 7/1.60 | 0.8 | 0.13 | 6.66 | 100 | 95 | 105 | 151.77 |
| 22 mm² | 4/7 | 7/2.00 | 1 | 0.15 | 8.30 | 100 | 130 | 140 | 236.65 |
| 30 mm² | 2/7 | 7/2.30 | 1 | 0.15 | 9.20 | 100 | 160 | 170 | 306.50 |
| 38 mm² | 1-19 | 19/1.60 | 1.3 | 0.18 | 10.96 | 100 | 185 | 195 | 409.82 |
| 50 mm² | 1/0-19 | 19/1.80 | 1.3 | 0.18 | 11.96 | 100 | 220 | 235 | 509.05 |
| 60 mm² | 2/0-19 | 19/2.00 | 1.3 | 0.18 | 12.96 | 80 | 250 | 260 | 618.96 |
| 80 mm² | 3/0-19 | 19/2.30 | 1.3 | 0.18 | 14.46 | 80 | 300 | 320 | 804.44 |
| 100 mm² | 4/0-19 | 19/2.60 | 1.3 | 0.18 | 15.96 | 80 | 355 | 370 | 1013.94 |
| 125 mm² | 250 mcm | 37/2.10 | 1.6 | 0.18 | 18.26 | 80 | 400 | 420 | 1296.37 |
| 150 mm² | 300 mcm | 37/2.30 | 1.6 | 0.20 | 19.70 | 80 | 440 | 475 | 1542.02 |
| 350 mcm | 37/2.47 | 1.6 | 0.20 | 20.90 | 60 | 505 | 523 | 1783.07 | |
| 200 mm² | 400 mcm | 37/2.60 | 1.6 | 0.20 | 21.80 | 60 | 540 | 570 | 1946.72 |
| 500 mcm | 37/2.95 | 1.6 | 0.20 | 24.25 | 60 | 620 | 655 | 2486.02 | |
| 250 mm² | 500 mcm | 61/2.30 | 1.6 | 0.20 | 24.30 | 60 | 620 | 655 | 2437.34 |
| 600 mcm | 61/2.52 | 1.8 | 0.23 | 26.76 | 60 | 690 | 710 | 2995.93 | |
| 325 mm² | 650 mcm | 61/2.60 | 1.8 | 0.23 | 27.46 | 60 | 720 | 770 | 3191.58 |
| 750 mcm | 61/2.82 | 1.8 | 0.23 | 29.36 | 60 | 785 | 820 | 3719.63 | |
| 400 mm² | 800 mcm | 61/2.90 | 1.8 | 0.23 | 30.16 | 60 | 810 | 875 | 3927.55 |
| 500 mm² | 1000 mcm | 61/3.20 | 1.8 | 0.23 | 32.86 | 60 | 930 | 995 | 4750.91 |
| Normas de referencia: PEC, NEC (basado en una temperatura ambiente de 30 grados) | |||||||||
