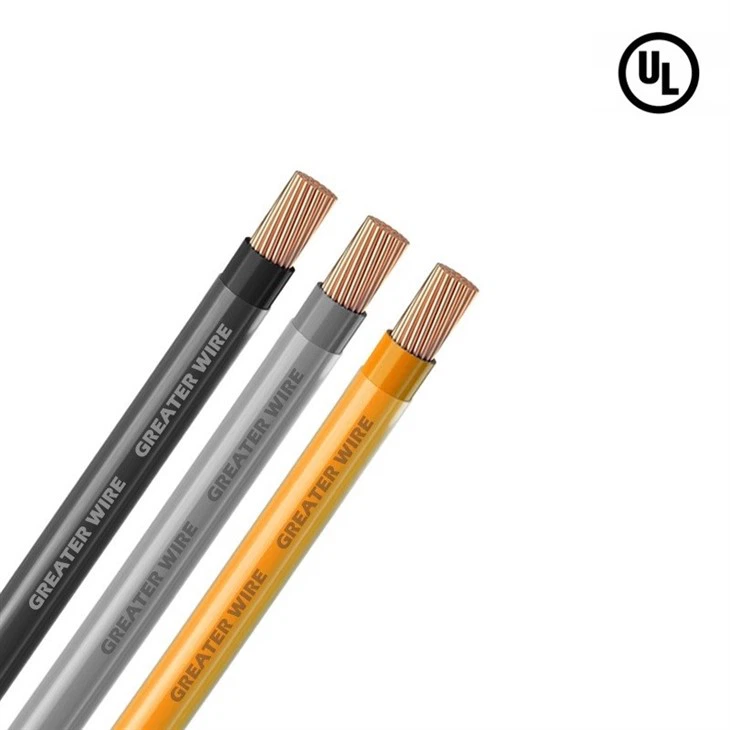

500 mcm El cable Thhn se caracteriza por su gran tamaño de conductor, que se traduce en un área transversal de 500, 000 mils circulares. Este tamaño sustancial permite que el cable maneje altas corrientes eléctricas con una resistencia mínima y generación de calor. El cable presenta un conductor hecho de cobre de alta pureza, que es conocido por su excelente conductividad eléctrica. El cobre es dibujado y varado para mejorar la flexibilidad, lo que hace que el cable sea más fácil de manejar e instalar.
El aislamiento del cable THHN de 500 mcm se compone de cloruro de polivinilo resistente al calor (PVC), que proporciona una protección robusta contra fallas eléctricas y factores ambientales. Para mayor durabilidad, el cable está recubierto con una vaina de nylon, que ofrece resistencia a la abrasión, la humedad y los productos químicos. Esta combinación de materiales asegura que el cable permanezca confiable y funcional en varios entornos de instalación.
Solicitud
El sector industrial se basa en gran medida en soluciones de cableado robustas y duraderas para garantizar la operación ininterrumpida de maquinaria y equipo. El cable THHN de 500 mcm es adecuado para tales entornos debido a su capacidad para manejar las altas corrientes y resistir diversos factores ambientales. Su construcción le permite resistir los rigores de los entornos industriales, incluida la exposición a altas temperaturas, estrés mecánico y productos químicos duros. Ya sea que esté acostumbrado a alimentar motores de servicio pesado, generadores o grandes equipos de fabricación, 500 mcm Thhn Wire proporciona la confiabilidad y el rendimiento necesarios para mantener las operaciones funcionando sin problemas.
Característica
● ASTM-B3, B8 y B787 (combinación de 19 cable-cadena)
● Estándares UL 83, 758, 1063 y 1581
● CSA C22.2 No.75, tamaños de nylon T90 a través de 1000 kcmil
● ft 2 - Todos los tamaños
● Resistente a la luz solar - tamaños de 8 AWG y más grande
● ROHS/CUERRA COMPANDE
● Certificación UL y BPS
● THHN ORT90 NYLON- UBILACIONES DRIAS NO EXCEDENTE90 GRADOS C
● Las ubicaciones húmedas no superan las ubicaciones de 75 grados o secos para no exceder los 90 grados o las ubicaciones para no exceder los 75 grados cuando se exponen al petróleo
● thwn -2- Las ubicaciones de Wetordry no exceden los 90 grados o las ubicaciones no exceden los 75 grados cuando se exponen al petróleo
Proceso de dar un título
Nuestros productos han logrado varias certificaciones internacionales prestigiosas, incluidas UL, TUV, CPR de la UE, CE, ROHS y otros.
Paquete
Línea de montaje
Greater Wire & Cable Company ha establecido una fuerte presencia global, y nuestros productos se exportan a numerosos países de todo el mundo. Nuestra red internacional de distribuidores y socios asegura que nuestros cables de alta calidad estén fácilmente disponibles para los clientes en diferentes regiones. Estamos comprometidos a expandir nuestro alcance global mientras mantenemos el mismo nivel de excelencia en cada mercado al que servimos.
Caso
Pareja
Preguntas frecuentes
P: ¿Para qué tiene una calificación de cable de 500 mcm?
P: ¿Qué tamaño de cable es 500 kcmil?
P: ¿Cuántas libras es 500 mcm de cobre por pie?
Etiqueta: 500 mcm thhn alambre de cobre, porcelana 500 mcm fabricantes de alambre de cobre thhn, proveedores, fábrica
| Alambre eléctrico resistente al calor termoplástico sin plomo con vaina de nylon (Thhn/Thwn -2). 600V. 90 grados | |||||||||
| Tamaño del conductor | No. y diámetro nominal de alambre | Espesor de la pared | Diámetro general aproximado | Resistencia mínima de aislamiento | * Ampacidad | Peso nominal de cable | |||
| (mm) | (AWG) | (mm) | PVC (MM) | Nylon (mm) | (mm) | mΩ/km | 90 grados húmedos | 90 grados secos | Kg/km |
| Sólido | Twn | Thhn | |||||||
| 1.6 mm | 14 | 1x1.60 mm | 0.4 | 0.10 | 2.60 | 130 | 35 | 35 | 22.62 |
| 2. 0 mm | 12 | 1x2. 00 mm | 0.4 | 0.10 | 3.00 | 110 | 40 | 40 | 33.57 |
| 2.6 mm | 10 | 1x2.60 mm | 0.5 | 0.10 | 3.80 | 120 | 55 | 55 | 55.78 |
| 3.2 mm | 8 | 1x3.20 mm | 0.8 | 0.13 | 5.06 | 120 | 75 | 75 | 88.33 |
| Varado | |||||||||
| 2. 0 mm² | 14/7 | 7/0.60 | 0.4 | 0.10 | 2.80 | 130 | 30 | 35 | 23.51 |
| 3.5 mm² | 12/7 | 7/0.80 | 0.4 | 0.10 | 3.40 | 110 | 35 | 40 | 39.12 |
| 5.5 mm² | 10/7 | 7/1.00 | 0.5 | 0.10 | 4.20 | 120 | 50 | 55 | 60.56 |
| 8. 0 mm² | 8/7 | 7/1.20 | 0.8 | 0.13 | 5.46 | 120 | 65 | 75 | 91.95 |
| 14 mm² | 6/7 | 7/1.60 | 0.8 | 0.13 | 6.66 | 100 | 95 | 105 | 151.77 |
| 22 mm² | 4/7 | 7/2.00 | 1 | 0.15 | 8.30 | 100 | 130 | 140 | 236.65 |
| 30 mm² | 2/7 | 7/2.30 | 1 | 0.15 | 9.20 | 100 | 160 | 170 | 306.50 |
| 38 mm² | 1-19 | 19/1.60 | 1.3 | 0.18 | 10.96 | 100 | 185 | 195 | 409.82 |
| 50 mm² | 1/0-19 | 19/1.80 | 1.3 | 0.18 | 11.96 | 100 | 220 | 235 | 509.05 |
| 60 mm² | 2/0-19 | 19/2.00 | 1.3 | 0.18 | 12.96 | 80 | 250 | 260 | 618.96 |
| 80 mm² | 3/0-19 | 19/2.30 | 1.3 | 0.18 | 14.46 | 80 | 300 | 320 | 804.44 |
| 100 mm² | 4/0-19 | 19/2.60 | 1.3 | 0.18 | 15.96 | 80 | 355 | 370 | 1013.94 |
| 125 mm² | 250 mcm | 37/2.10 | 1.6 | 0.18 | 18.26 | 80 | 400 | 420 | 1296.37 |
| 150 mm² | 300 mcm | 37/2.30 | 1.6 | 0.20 | 19.70 | 80 | 440 | 475 | 1542.02 |
| 350 mcm | 37/2.47 | 1.6 | 0.20 | 20.90 | 60 | 505 | 523 | 1783.07 | |
| 200 mm² | 400 mcm | 37/2.60 | 1.6 | 0.20 | 21.80 | 60 | 540 | 570 | 1946.72 |
| 500 mcm | 37/2.95 | 1.6 | 0.20 | 24.25 | 60 | 620 | 655 | 2486.02 | |
| 250 mm² | 500 mcm | 61/2.30 | 1.6 | 0.20 | 24.30 | 60 | 620 | 655 | 2437.34 |
| 600 mcm | 61/2.52 | 1.8 | 0.23 | 26.76 | 60 | 690 | 710 | 2995.93 | |
| 325 mm² | 650 mcm | 61/2.60 | 1.8 | 0.23 | 27.46 | 60 | 720 | 770 | 3191.58 |
| 750 mcm | 61/2.82 | 1.8 | 0.23 | 29.36 | 60 | 785 | 820 | 3719.63 | |
| 400 mm² | 800 mcm | 61/2.90 | 1.8 | 0.23 | 30.16 | 60 | 810 | 875 | 3927.55 |
| 500 mm² | 1000 mcm | 61/3.20 | 1.8 | 0.23 | 32.86 | 60 | 930 | 995 | 4750.91 |
| Normas de referencia: PEC, NEC (basado en una temperatura ambiente de 30 grados) | |||||||||
