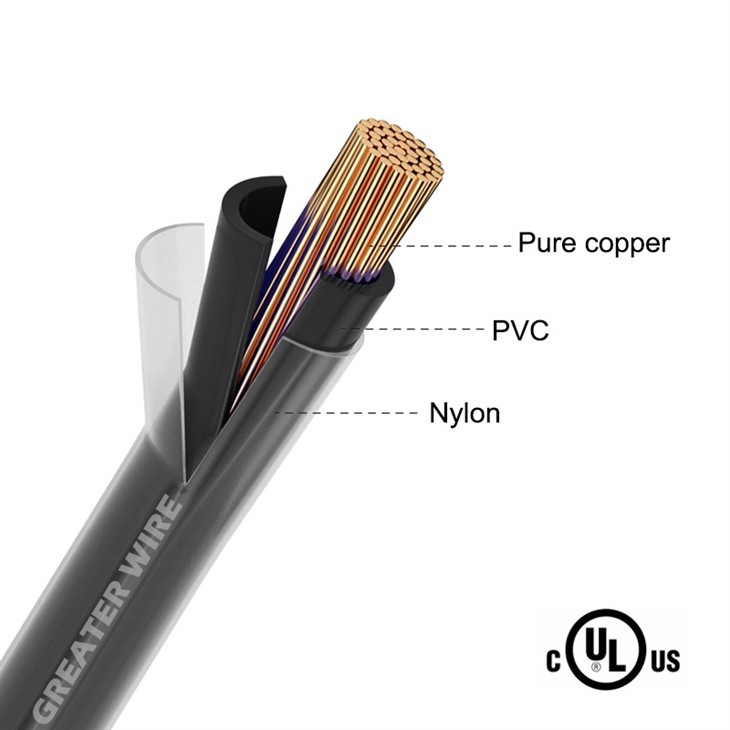

- Conductor: cobre suave dibujado
- Aislamiento: PVC resistente al calor y la humedad resistentes
- Varela: nylon
- ASTM - B3, B8 y B787 (19 combinación de alambre.
- UL Standards 83, 758, 1063 y 1581
- CSA C22.2 No. 75, T90 Tamaños de nylon/TWN75 a través de 1000 kcmil
Voltaje: 600 voltios
- Certificación: UL/BPS
- Las ubicaciones húmedas no superan las ubicaciones C o secas de 75 grados para no exceder los 90 grados C o las ubicaciones que no excedan los 75 grados C cuando se exponen al petróleo
- Twn 75- ubicaciones húmedas que no exceden los 75 grados C
- Thwn -2- ubicaciones húmedas o secas para no exceder los 90 grados C o las ubicaciones para no exceder los 75 grados C cuando se expone al aceite
Solicitud
El cable varado (agua caliente y alambre tolerante a la humedad) tiene un voltaje de aplicación de 600 voltios y es adecuado para sistemas eléctricos en la mayoría de las aplicaciones comerciales e industriales. En entornos comerciales e industriales, los cables THWN son el tipo de cable preferido para los circuitos de alimentación, iluminación y control debido a su excelente resistencia a la alta temperatura, la humedad y la abrasión. La demanda de energía en estos entornos suele ser grande y requiere cableado en conductos o bandejas de cables dentro y fuera de los edificios. Los cables THW pueden resistir una variedad de condiciones ambientales, incluidas la alta temperatura y la humedad. No solo funcionan bien en entornos interiores, sino que también funcionan de manera estable en entornos al aire libre. Son particularmente adecuados para la instalación en áreas abiertas o entornos húmedos.
Característica
El cable varado de THWN es un cable eléctrico de alto rendimiento que cumple con múltiples estándares internacionales y se usa ampliamente en el cableado eléctrico comercial e industrial. Su conductor de cobre adopta los estándares ASTM B3, B8 y B787, admite 19- estructura de alambre varada combinada de una sola capa y garantiza una buena conductividad y confiabilidad eléctrica. Además, este cable cumple con múltiples estándares importantes, incluidos los estándares UL 83, 758, 1063 y 1581, así como CSA C22.2 No. 75, T90 Nylon/TWN75, y es adecuado para diversos circuitos de potencia y control.
Proceso de dar un título
Los cables THWN tienen certificación UL, un símbolo importante en el campo de la certificación global de seguridad de productos eléctricos, lo que representa que el producto ha sido probado rigurosamente en términos de seguridad eléctrica, durabilidad y adaptabilidad ambiental, y cumple con las regulaciones internacionales de seguridad.
El cable varado ha pasado una serie de pruebas para garantizar su confiabilidad en entornos húmedos, altas temperaturas y presión física. Específicamente, los estándares UL 83 y UL 1581 hacen disposiciones detalladas para la resistencia al calor, la impermeabilidad y la resistencia mecánica de los cables thwn, lo que les permite utilizar de manera segura en una variedad de entornos complejos.
Paquete
Línea de montaje
La fábrica avanzada de cables avanzada del fabricante de cables tiene un entorno de fabricación inteligente y digital. A través de la integración perfecta de la tecnología de vanguardia, la fábrica elimina con éxito errores y defectos que pueden ocurrir en el proceso de ensamblaje manual tradicional. El cambio a la fabricación digital no solo aumenta la eficiencia, sino que también demuestra nuestro compromiso de proporcionar a nuestros clientes productos de la mayor confiabilidad. El marco de fábrica inteligente garantiza un proceso de producción simplificado y sin errores, minimizando la posibilidad de variaciones relacionadas con los humanos y aumentando la precisión previamente inalcanzable. Mecanismo de inspección preciso y automatizado, la fábrica se adhiere estrictamente al control de calidad. Los productos se inspeccionan a fondo desde el principio hasta la etapa final del proceso de fabricación. La detección de imágenes inteligentes digitales y las tecnologías de láser se utilizan para garantizar que cada producto cumpla con los estrictos estándares establecidos por nuestra empresa. Este compromiso con la calidad se extiende a nuestra precisión de inspección, con equipos de producción automatizados que logran una precisión impresionante de 0. 002 mm, excediendo los puntos de referencia de la industria.
cliente
Pareja
Preguntas frecuentes
P: ¿Por qué el cable thwn es adecuado para entornos húmedos?
P: ¿Se requiere conducto al instalar el cable THWN?
P: ¿Es el cable thwn adecuado para cablear un sistema de calefacción de piso?
Etiqueta: Alambre varado, porcelana fabricantes de alambre varados, proveedores, fábrica
| Director | Espesor de aislamiento (mils) | Grosor de la chaqueta (mils) | Nominal 0. D. (mils) | Aprox.net wt.per 1000 '(lbs.) | Ampacidades permitidas+ | |||
| Tamaño (AWG o KCMIL) | No. de hebras | 60 grados | 75 grados | 90 grados | ||||
| 14* | 1 | 15 | 4 | 102 | 15 | 15 | 15 | 15 |
| 12* | 1 | 15 | 4 | 119 | 23 | 20 | 20 | 20 |
| 10* | 1 | 20 | 4 | 150 | 36 | 30 | 30 | 30 |
| 14* | 19 | 15 | 4 | 109 | 16 | 15 | 15 | 15 |
| 12* | 19 | 15 | 4 | 128 | 24 | 20 | 20 | 20 |
| 10* | 19 | 20 | 4 | 161 | 38 | 30 | 30 | 30 |
| 8 | 19 | 30 | 5 | 213 | 63 | 40 | 50 | 55 |
| 6 | 19 | 30 | 5 | 249 | 95 | 55 | 65 | 75 |
| 4 | 19 | 40 | 6 | 318 | 152 | 70 | 85 | 100 |
| 3 | 19 | 40 | 6 | 346 | 189 | 85 | 100 | 115 |
| 2 | 19 | 40 | 6 | 378 | 234 | 95 | 115 | 130 |
| 1 | 19 | 50 | 7 | 435 | 299 | 110 | 130 | 145 |
| 1/0 | 19 | 50 | 7 | 474 | 372 | 125 | 150 | 170 |
| 2/0 | 19 | 50 | 7 | 518 | 462 | 145 | 175 | 195 |
| 3/0 | 19 | 50 | 7 | 568 | 575 | 165 | 200 | 225 |
| 4/0 | 19 | 50 | 7 | 624 | 718 | 195 | 230 | 260 |
| 250 | 37 | 60 | 8 | 694 | 851 | 215 | 255 | 290 |
| 300 | 37 | 60 | 8 | 747 | 1012 | 240 | 285 | 320 |
| 350 | 37 | 60 | 8 | 797 | 1174 | 260 | 310 | 350 |
| 400 | 37 | 60 | 8 | 842 | 1334 | 280 | 335 | 380 |
| 500 | 37 | 60 | 8 | 926 | 1655 | 320 | 380 | 430 |
| 600 | 61 | 70 | 9 | 1024 | 1987 | 350 | 420 | 475 |
| 750 | 61 | 70 | 9 | 1126 | 2464 | 400 | 475 | 535 |
| 1000 | 61 | 70 | 9 | 1275 | 3257 | 455 | 545 | 615 |
