Al seleccionar cables para instalaciones eléctricas, es fundamental comprender las características y aplicaciones de los distintos tipos de cables. Dos opciones comúnmente utilizadas son el cable TFFN y el cable MTW. Aunque comparten similitudes en construcción y materiales, tienen propósitos distintos debido a sus propiedades y certificaciones únicas. En este artículo, compararemos el cable TFFN y el cable MTW en varias dimensiones, incluida la construcción, la aplicación, las certificaciones y el rendimiento, para ayudarlo a determinar la mejor opción para sus necesidades específicas.
Descripción general deCable TFFN

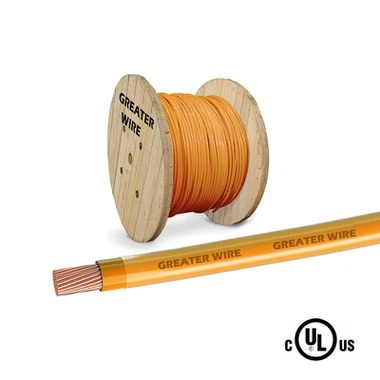

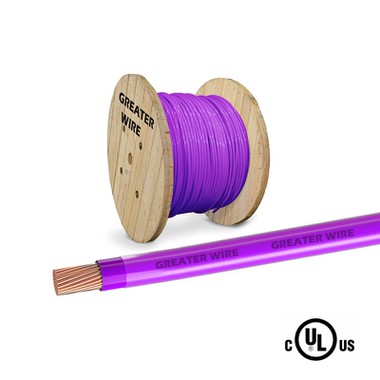

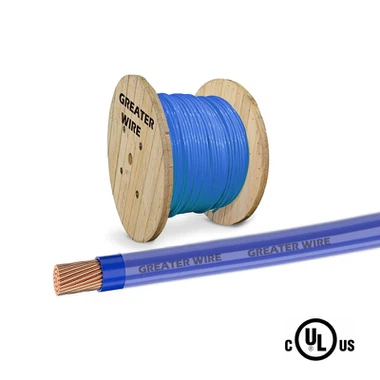

El cable TFFN significa alambre recubierto de nailon para accesorios flexibles termoplásticos, un conductor eléctrico flexible y duradero que se usa comúnmente en accesorios de iluminación, circuitos de control y electrodomésticos. Es particularmente conocido por su flexibilidad y capacidad para funcionar bien en ambientes secos y húmedos.
Características clave del cable TFFN:
Construcción:
Conductor de cobre trenzado para mayor flexibilidad.
Aislado con PVC (cloruro de polivinilo) y recubierto con una funda protectora de nailon.
Calificaciones:
Clasificación de voltaje: Hasta 600 voltios.
Clasificación de temperatura: 90 grados (194 grados F) en ambientes secos y 75 grados (167 grados F) en condiciones húmedas.
Aplicaciones:
Ideal para uso en accesorios de iluminación, cableado de control y sistemas de conductos.
Ventajas:
Ligero y flexible.
Resistente a la abrasión y a los productos químicos.
Descripción general del cable MTW
El alambre MTW, o alambre para máquinas herramienta, está diseñado específicamente para aplicaciones industriales que involucran maquinaria y equipos. Es muy duradero y capaz de soportar las tensiones mecánicas que a menudo se encuentran en las operaciones de máquinas herramienta.
Características clave de MTW Wire:
Construcción:
Por lo general, presenta un conductor de cobre trenzado para mayor flexibilidad.
Está aislado con material de PVC, pero carece del revestimiento de nailon adicional que se encuentra en el cable TFFN.
Calificaciones:
Clasificación de voltaje: Hasta 600 voltios.
Clasificación de temperatura: 90 grados (194 grados F) en ambientes secos, 60 grados (140 grados F) en ambientes húmedos y 105 grados (221 grados F) para ciertas condiciones.
Aplicaciones:
Diseñado específicamente para uso en maquinaria industrial, paneles de control y gabinetes eléctricos.
Ventajas:
Excelente resistencia a aceites, refrigerantes y otras sustancias industriales.
Durable en ambientes de alto estrés.
Comparación deTFFNy cable MTW
1. Aislamiento y Recubrimiento
Cable TFFN:
Cuenta con aislamiento de PVC con un revestimiento adicional de nailon, lo que lo hace altamente resistente a la abrasión y a los productos químicos.
Cable MTW:
Aislado únicamente con PVC, proporcionando una protección adecuada pero careciendo de la resistencia adicional que ofrecen los cables recubiertos de nailon.
2. Flexibilidad
Cable TFFN:
Diseñado para ser flexible para instalación en espacios reducidos, lo que lo hace adecuado para accesorios de iluminación y cableado de control.
Cable MTW:
Igualmente flexible pero diseñado para soportar tensiones mecánicas, lo que lo hace ideal para entornos industriales.
3. Clasificaciones de temperatura
Cable TFFN:
90 grados en ambientes secos y 75 grados en condiciones húmedas.
Cable MTW:
90 grados en ambientes secos, pero con una clasificación adicional de 60 grados para condiciones húmedas, lo que lo hace más versátil para uso industrial.
4. Resistencia ambiental
Cable TFFN:
El revestimiento de nailon proporciona resistencia adicional a los productos químicos y la abrasión. Sin embargo, es menos eficaz contra aceites y refrigerantes.
Cable MTW:
Diseñado específicamente para resistir aceites, refrigerantes y contaminantes industriales, lo que lo hace más adecuado para aplicaciones de maquinaria y herramientas.
5. Certificaciones y Estándares
Cable TFFN:
Aprobado para su uso como cable para accesorios y en lugares secos y húmedos según los estándares NEC.
Cable MTW:
Cumple con estrictos estándares industriales, como UL (Underwriters Laboratories) y CSA (Canadian Standards Association) para máquinas herramienta y aplicaciones industriales.
6. Aplicaciones
| Característica | Cable TFFN | Cable MTW |
|---|---|---|
| Uso primario | Accesorios de iluminación, cableado de control. | Maquinaria y equipo industrial. |
| Ambiente | Seco y húmedo | Áreas industriales, húmedas y de alto estrés. |
| Resistencia química | Moderado (gracias al revestimiento de nailon) | Alto (diseñado para aceites y refrigerantes) |
Cuando usarTFFN¿Cable?
Accesorios de iluminación:
El cable TFFN es liviano y flexible, lo que facilita su instalación en espacios reducidos para cablear artefactos de iluminación.
Cableado de conductos:
Funciona bien en canales y sistemas de conductos donde se necesita resistencia a la abrasión.
Circuitos de control:
Ideal para uso en circuitos de control de bajo voltaje que requieren flexibilidad.
Lugares húmedos:
El aislamiento recubierto de nailon garantiza un rendimiento seguro en condiciones de humedad.
¿Cuándo utilizar el cable MTW?
Cableado de maquinaria:
La resistencia del cable MTW al estrés mecánico y a las sustancias industriales lo convierte en la opción preferida para máquinas herramienta y equipos.
Paneles de control:
Comúnmente utilizado en paneles de control de maquinaria industrial.
Resistencia al aceite y al refrigerante:
La capacidad del cable MTW para resistir aceites, lubricantes y refrigerantes garantiza un rendimiento a largo plazo en entornos industriales.
Cajas eléctricas:
Adecuado para cableado en gabinetes y recintos donde pueda ocurrir estrés físico.
PoderTFFN¿Se intercambiarán los cables MTW y MTW?
Si bien los cables TFFN y MTW comparten similitudes en su construcción y voltaje nominal, están diseñados para diferentes propósitos. Usar uno en lugar del otro podría generar un rendimiento subóptimo o problemas de seguridad:
Utilice cable TFFN para:
Cableado flexible en entornos residenciales, comerciales o industriales ligeros.
Utilice el cable MTW para:
Maquinaria industrial o entornos que involucran aceites, refrigerantes y estrés mecánico.
